Определение собственных и взаимных проводимостей для нормального, аварийного и послеаварийного режимов.
Произведем расчет проводимостей для трех режимов работы, используя преобразования из электротехники.
Рассмотрим нормальный режим работы:
Рис.1.7. Схема замещения для нормального режима.
Рассмотрим аварийный режим работы:
Рис.1.8. Схема замещения для аварийного режима.
Рассмотрим послеаварийный режим работы:
Рис.1.9. Схема замещения для послеаварийного режима.
Выполним проверку правильности расчета проводимостей с помощью программы RRSwin1.
При этом ЭДС источника принимается равным 1 о.е. и напряжение на шинах системы равное нулю. В этом случае токи, протекающие в начале и в конце сети будут соответственно равны собственным и взаимным проводимостям.
Рассмотрим нормальный режим работы

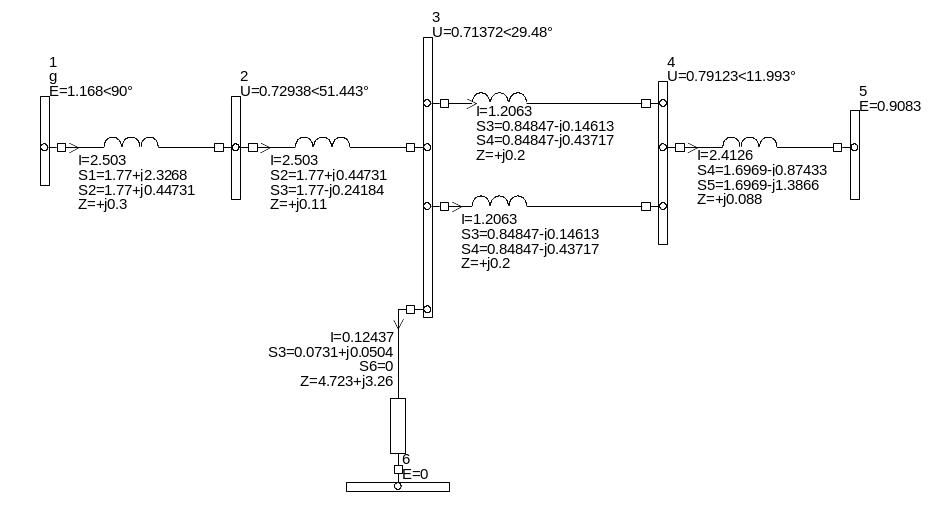

Рис.1.10. Схема для определения проводимостей для нормального режима.
Рассмотрим аварийный режим работы

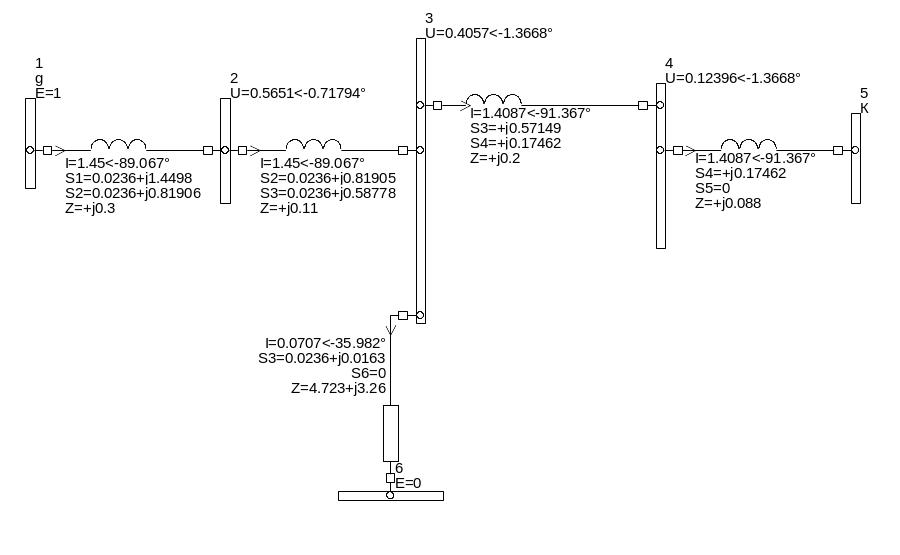

Рис.1.11. Схема для определения проводимостей для аварийного режима
Рассмотрим послеаварийный режим работы.

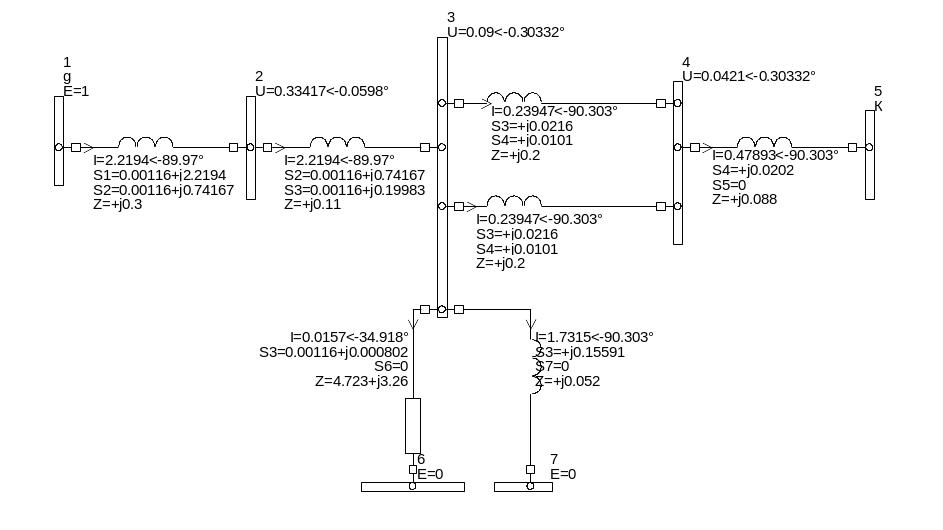

Рис.1.12. Схема для определения проводимостей для послеаварийного режима
Построение угловых характеристик активной мощности. Определение предельного угла отключения.
Угловые характеристики строятся для нормального, аварийного и послеаварийного режимов работы ЭЭС.
Определим предельный угол отключения, для чего воспользуемся методом площадей.
Исходя из условия:
Определим начальный угол отклонения ротора генератора от ротора генератора системы.
Исходя из условия:
Определим критический угол отклонения ротора генератора от ротора генератора системы.
Исходя из равенства площадей:
Определим предельный угол отключения.
Из решения этого интегрального уравнения получим:
Рис.1.13. Угловая характеристика
Расчет угловой характеристики мощности генератора для нормального режима с применением программиы RRSwin.
Представление результатов в виде таблицы и графика на миллиметровой бумаге с ручным построением последних. Отдельные точки построенного графика иллюстрируются распечатками из программы RRSwin.
Табл.1.1 Угловая характеристика мощности генератора для нормального режима
δ |
0 |
10 |
20 |
26.553 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
Pг(δ) |
0.05 |
0.354 |
0.648 |
0.83 |
0.922 |
1.169 |
1.38 |
1.55 |
1.675 |
1.749 |
1.77 |
1.738 |
1.653 |
1.51 |
1.34 |
1.12 |
0.87 |
0.59 |
0.29 |
0.013 |
Рис 1.14 Расчет в RRSWIN1 для нормального режима при δ= 26.553
Рис 1.15 Расчет в RRSWIN1 для нормального режима при δ= 60
Рис 1.16 Расчет в RRSWIN1 для нормального режима при δ= 90
