3.1. Проведення часового аналізу схеми.

Для виконання часового розрахунку схеми потрібно із строки меню «Аналіз» вибрати стрічку «Перехідні процеси»

На екрані появиться вікно задання параметрів розрахунку ПП і вікно для виведення графіків

Задаємо потрібний діапазон часу тривання процесу та крок по часу. Щоб вивести на екран у верхньому полі осцилограму сигналу на вході схеми потрібно в колонці виводу графіка поставити 1 і визначити вираз для осі У. Визвемо меню змінної У натиснувши л. к. миші на клавішу «YExpression » і виберемо напругу на джерелі живлення

Аналогічно виводимо графік сигналу на виході схеми у нижньому полі екрану. В колонці виводу графіка ставимо 2 і вибираємо із меню змінної У напругу на вихідному елементі.

3.1.1. Реакція схеми на гармонічний сигнал

Таким самим шляхом як і в попередніх пунктах у бібліотеці програмованих джерел створюємо синусоїдальне джерело з наступними параметрами: А=2,6мВ(максимальна амплітуда сигалу яка без спотворень підсилюється), f=1000 Гц, φ=0°.

Подамо на вхід схеми підсилювача синусоїдальний сигнал і виконуємо аналіз схеми в часовій області, натиснувши клавіші Аlt+l. У вікні задання параметрів розрахунку ПП (рис. 5) задаємо діапазон часу тривання процесу 4мс та крок по часу авто. Дослідження проводимо при температурі 27 °С, використовуємо розрахунок по постійному струмі.

Сигнал на вході та виході, потужність на виході, схеми показаний на рис. 6.

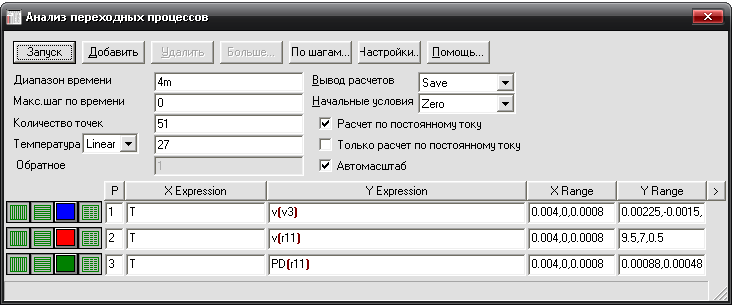

Рис. 5. Задання параметрів розрахунку ПП

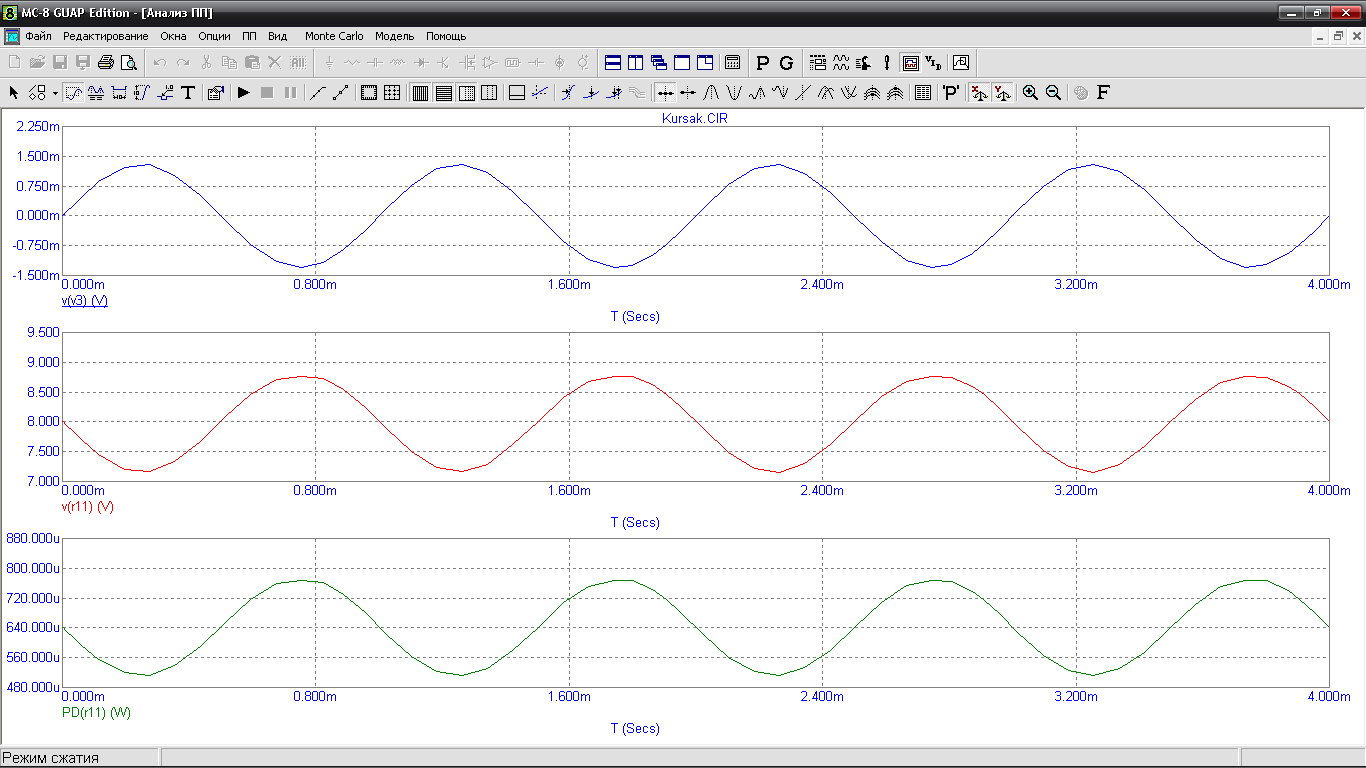

Рис. 6. Вихідні осцилограми напруги на джерелі живленнята опорі навантаження

T v(v3) v(r11) PD(r11)

(Secs) (V) (V) (W)

0.000m 0.000m 8.009 641.487u

0.080m 0.617m 7.610 579.250u

0.160m 1.064m 7.312 534.852u

0.240m 1.257m 7.183 515.949u

0.320m 1.140m 7.261 527.293u

0.400m 0.740m 7.526 566.647u

0.480m 0.157m 7.907 625.558u

0.560m -0.465m 8.301 689.427u

0.640m -0.971m 8.601 739.944u

0.720m -1.238m 8.740 763.799u

0.800m -1.211m 8.741 764.075u

0.880m -0.882m 8.559 732.535u

0.960m -0.322m 8.225 676.597u

1.040m 0.314m 7.805 609.381u

1.120m 0.868m 7.446 554.516u

1.200m 1.208m 7.212 520.136u

1.280m 1.249m 7.191 517.072u

1.360m 0.981m 7.362 542.202u

1.440m 0.470m 7.705 593.963u

1.520m -0.157m 8.104 657.098u

1.600m -0.745m 8.474 718.273u

1.680m -1.149m 8.695 756.105u

1.760m -1.279m 8.762 767.731u

1.840m -1.077m 8.672 752.004u

1.920m -0.622m 8.406 706.623u

2.000m 0.001m 8.010 641.878u

2.080m 0.612m 7.611 579.623u

2.160m 1.070m 7.307 534.021u

2.240m 1.263m 7.177 515.163u

2.320m 1.144m 7.256 526.545u

2.400m 0.742m 7.523 566.150u

2.480m 0.156m 7.906 625.332u

2.560m -0.468m 8.302 689.615u

2.640m -0.977m 8.604 740.389u

2.720m -1.244m 8.740 763.823u

2.800m -1.226m 8.750 765.575u

2.880m -0.886m 8.564 733.382u

2.960m -0.323m 8.216 675.080u

3.040m 0.313m 7.808 609.972u

3.120m 0.865m 7.442 553.962u

3.200m 1.203m 7.218 520.981u

3.280m 1.244m 7.188 516.734u

3.360m 0.977m 7.367 542.958u

3.440m 0.468m 7.701 593.385u

3.520m -0.156m 8.106 657.426u

3.600m -0.742m 8.467 717.095u

3.680m -1.145m 8.694 755.945u

3.760m -1.272m 8.758 767.032u

3.840m -1.073m 8.667 751.307u

3.920m -0.621m 8.404 706.436u

4.000m 7.963E-15m 8.012 641.880u
