Виды электродов.
Электроды для многократного кратковременного использования, например, в виде металлической пластинки, используются для съема ЭКГ. После процедур они должны обезжириваться и использоваться снова. В электрокардиографии применяются также электроды-присоски, снабженные резиновым баллончиком для создания небольшого разрежения между телом и электродом. Они позволяют быстро установить электрод в нужной точке тела человека.
Электроды многократного использования могут накладываться на тело как непосредственно, так и через марлевые прокладки, смоченные физраствором. Используются также различные проводящие пасты для снижения сопротивления электрод-кожа. Высокое сопротивление электрод - кожа приводит к тому, что большая часть исследуемого потенциала падает на этом сопротивлении, а не подается на устройство регистрации или отображения информации. Это уменьшает регистрируемую величину биопотенциалов.
Электроды для длительного непрерывного наблюдения или регистрации биопотенциалов. Иногда их называют монитродами.
Электроды для динамического наблюдения в условиях физических нагрузок (например, в спортивной медицине). Применяются игольчатые инъецируемые электроды.
Электрод состоит из инъекционной иглы, внутри которой находится контактирующая часть электрода изготовленная из проволоки, платиновой или нержавеющей стали. После введения иглы в тело она вынимается, а проволока остается в теле. Для прочности удерживания и неподвижности при съеме биопотенциалов проволока часто делается спиральной. Для регистрации ЭКГ, с целью исключения биопотенциалов, генерируемых работающими мышцами, электрод устанавливается в том месте, где отсутствуют работающие мышцы, а под кожей находится кость, например, над грудиной.
Электроды для экстренного применения. Это могут быть плоские или овальные электроды, снабженные короткими иглами, высота которых равна высоте эпителия кожи (7-2 мм). Используются одно- и многоточечные электроды. При прижатии такого электрода к телу происходит прокалывание эпителия, что снижает сопротивление электрод - кожа и повышает качество регистрации сигнала. Существуют и другие виды электродов, например, электроды дефибрилляторов, реографов, электроретинографов и т.д.
№74. Датчики. Метрологические параметры датчиков.

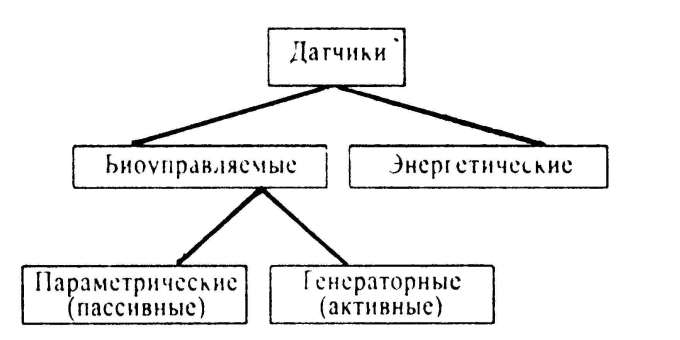

Датчик-это устройство, преобразующее измеряемую величину в электрический сигнал, удобный для передачи, преобразования и регистрации.
Генераторными называются датчики, в которых энергия сигнала, несущего информацию (входная величина), преобразуется в ЭДС соответствующего значения (выходная величина).
Параметрическими называются датчики, в которых под воздействием энергии измеряемого сигнала изменяются их электрические параметры: сопротивление, емкость, индуктивность, коэффициент взаимоиндукции и т.д.
Энергетическими датчиками называются датчики в которых, существует источник энергии. При прохождении через объект (органы, ткани организма), поток энергии от источника изменяется пропорционально измеряемым параметрам объекта, после чего преобразуется чувствительным элементом в электрический сигнал.
