Устройства для получения Устройства для оказания воздействия

медико-биологической информации на организм с целью лечения

Непосредственно в КДЛ При сан.-бак. Терапевтические Хирургические исследованиях

у пациента

(функциональная

диагностика)

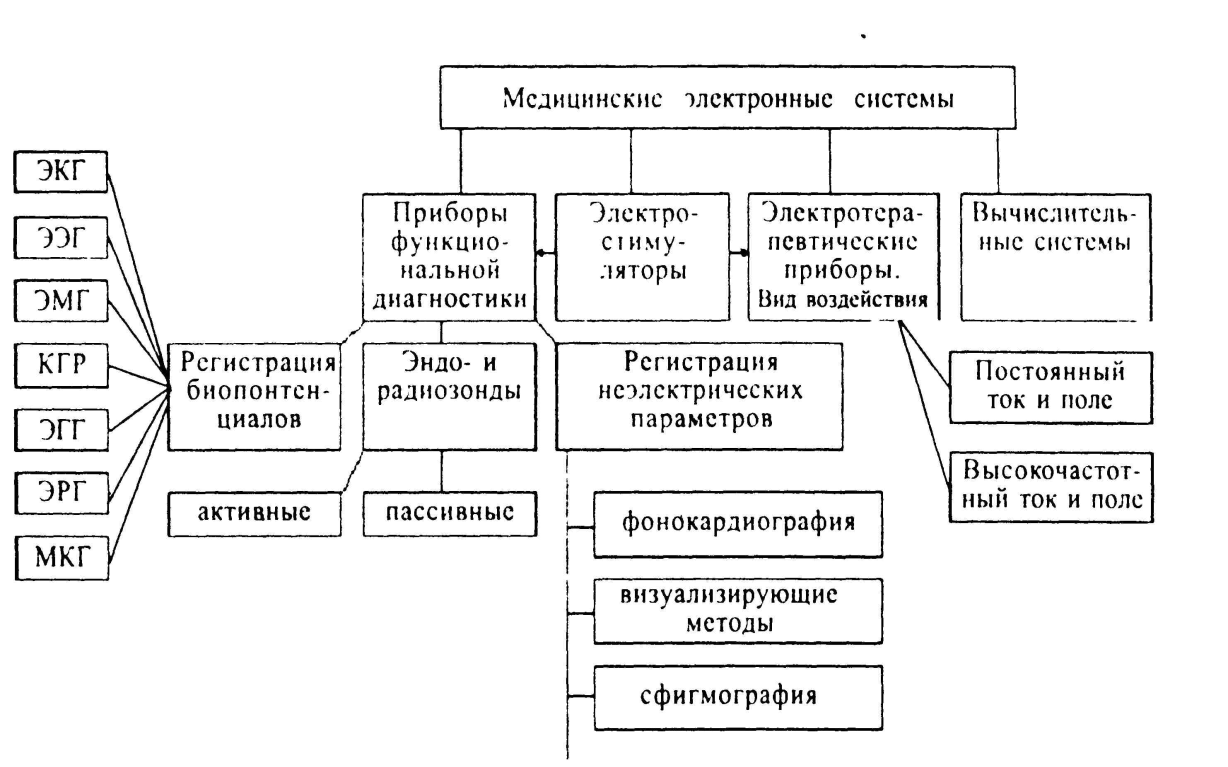

прибор функциональной

диагностик

ЭМГ (электромиография) – регистрация электрических потенциалов скелетных мышц, используется как метод исследования функций двигательного аппарата (мышц, нервов, спинного мозга) человека и животных.

КГР (кожно-гальваническая реакция) – метод мониторинга психоэмоционального состояния (изменение разности потенциалов и снижение электрического сопротивления между двумя участками поверхности кожи (напр., ладонь и тыльная сторона кисти), возникающие при раздражениях, вызывающих эмоциональную реакцию).

ЭРГ (электроретинография) – метод регистрации изменения электрического потенциала сетчатки глаза при ее освещении.

МКГ (магнитокардиография) – метод исследования сердечной деятельности путем регистрации изменений во времени магнитной составляющей электромагнитного поля сердца, связанных с изменениями его биоэлектрической активности.

№72. Общая схема съема, обработки и регистрации медико-биологической информации.

Любой диагностический прибор или система имеют следующие составные части:

Электрод или датчик

Усилитель

Канал

связи

Измерительный

(регистрирующий прибор)

Блок обработки и записи

результатов

СНЯТИЕ, ПЕРЕДАЧА И РЕГИСТРАЦИЯ МЕДИКО – БИОЛОГИЧЕСКОЙ ИНФОРМАЦИИ

Передача информации может осуществляться на довольно значительные расстояния. Передача информации может осуществляться как по проводам, так и с помощью радиосвязи.

В процессе передачи информации, на основной полезный сигнал, например, ЭКГ, могут накладываться шумы. Рассмотрим одну из возможных схем устранения шумов при передаче информации, рис 2.3.

Полезный сигнал, например ЭКГ, должен быть передан на некоторое расстояние по каналу передачи I_к. Этот процесс называется телеметрией. После передачи сигнала передатчиком приемник принимает этот сигнал, но теперь с шумом. Одновременно передатчик по другому каналу II_к передает стандартный сигнал СС который генерируется генератором стандартных сигналов. Приемник второго канала воспринимает стандартный сигнал, на который наложены шумы, СС + шум. В пункте приема имеется такой же ГСС, сигнал от которого, пройдя через инвертор, меняющий полярность сигнала, суммируется с СС + шум. После инвертирования шума и суммирования его с сигналом ЭКГ + шум можно получить чистый сигнал ЭКГ, т.к. шум, прямой и инвертируемый, уничтожаются.

№73. Электроды. Виды электродов для съема биопотенциалов.

Электроды - это проводники специальной формы, соединяющие измерительную цепь с биологической системой.

В зависимости от назначения, электроды изготавливают из нержавеющей стали, свинца, золота, платины, серебра, палладия и т.д.

Электроды используются для съёма электрической информации и для подведения внешнего электромагнитного воздействия на организм при диагностике, терапии или хирургии (реография, хирургическая диатермия, электростимуляция и т.д.)
