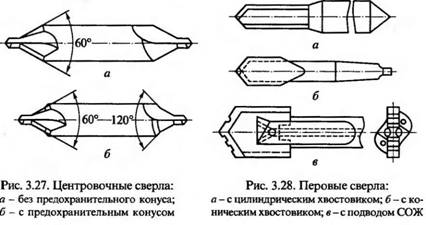

Перовые сверла, их разновидности, преимущества и недостатки.
Сверла перовые представляют собой круглый стержень, на конце которого оттянута плоская лопатка, имеющая две режущие кромки, наклоненные друг к другу под углом 120°, и применяются сравнительно редко. Применяются при обр-ке твердых поковок, а так же ступенчатых и фасонных отверстий. Могут быть цельными с приваренной или напаянной раб.частью, составными, сборными. Перовые сверла бывают двусторонние и односторонние. Отличие заключается лишь в их форме заточки режущих кромок. Перовые сверла имеют плоскую режущую часть с двумя режущими кромками, расположенными симметрично относительно оси сверла и образующими угол резания в 45°, 50°, 75°, 90°. Диаметр сверла измеряется по ширине лопатки. Толщина пера у режущих ребер зависит от диаметра сверла.
+ Отличаются простотой конструкции +дешевы в изготовлении + мало чувствительны к перекашиванию в работе
- отсутствие автоматического отвода стружки при сверлении =>портит режущие кромки и вынуждает часто вынимать сверло из просверливаемого отверстия.
- в процессе работы теряют направление и уменьшаются в размерах диаметра при переточке.
Сверла для глубокого сверления, их разновидности, преимущества и недостатки.
Сверла для глубокого сверления — удлинённые винтовые свёрла с двумя винтовыми каналами для внутреннего подвода охлаждающей жидкости. Винтовые каналы проходят через тело сверла или через трубки, впаянные в канавки, профрезерованные на спинке сверла. Сверла глубокого сверления используют в основном при сверлении сквозных и глухих отверстий в валах, шпинделях и других деталях большой длины. Обладая довольно низкой производительностью, они обеспечивают, однако, прямолинейные, точные и чистые отверстия.
К сверлам этого типа относятся: ружейные, однокромочные и двухкромочные.
Ружейные сверла являются самоцентрирующимися, участки реж.кромки распологаются так, что на них создается неуравновешанное радиально составляющее силы резания, прижимающая опорные направляющие корпуса сверла к поверхности отверстия.Недостаток режейных сверел – малая поперечная и крутиную жесткость из-за ослабленного стружечной канавкой стебля => приходится снижать подачу, т.е. производительность об-ки.
Кольцевые сверла, их разновидности и назначение.
Пустотелые свёрла, превращающие в стружку только узкую кольцевую часть материала. Представляют собой полый цилиндр на торце которого закреплены реж.зубья (от 3-12). Эффективны при обр-ке коротких сквозных отверстий в листовом мат-ле, когда применение спиральных сверел невозможно в связи с тем, что длинна их режущей части больше толщины листа и при выходе происходит вырыв сверла. Отвод стружки может быть произведен во взвешенном состоянии в потоке СОЖ, подаваемой под давлением в зону резания.
Кольцевые сверла могут оснащаться ножами из быстрорежущей стали и твердых сплавов. Применение кольцевых сверл обеспечивает по сравнению со сплошным сверлением значительное повышение производительности труда.
Центровочные сверла, их разновидности и назначение.
Предназначены для обр-ки центровочных отверстий. Изготовляются чаще двусторонними и явл.комбинированными т.к.предназначены для одновременной обр-ки как цилиндрической, так и конической поверхностей центрового отверстия. Центровые отверстия служат технологическими базами при обр-ке деталей типа тел вращения для точной их обр-ки в центрах.
Среди них простые (ими сверлят не глубокие отверстия), комбинированные и комбинированные с предохранительным корпусом. По конструкции различают центровые сверла без предохранительного конуса и с предохранительным конусом.
