11.5.Экстраполяция потерянного речевого кадра
В условиях замираний сигналов в подвижной связи речевые фрагменты могут подвергаться значительным искажениям. При этом для исключения раздражающего эффекта при воспроизведении необходимо осуществлять экстраполяцию речевого кадра.
Было установлено, что потеря одного речевого кадра может быть значительно компенсирована путем повторения предыдущего фрагмента. При значительных по продолжительности перерывах в связи предыдущий фрагмент больше не повторяется, и сигнал на выходе речевого декодера постепенно заглушается, чтобы указать пользователю на разрушение канала.
То же самое происходит и с SID кадром. Если SID кадр потерян во время речевой паузы, то формируется комфортный шум с параметрами предыдущего SID кадра. Если потерян еще один SID кадр, то комфортный шум постепенно заглушается.
Применение экстраполяции речи при цифровой передаче, формирование плавных акустических переходов при замираниях сигнала в каналах в совокупности с полным DTX процессом значительно улучшает потребительские качества связи с GSM PLMN по сравнению с существующими аналоговыми сотовыми системами связи.
Причины внедрения технологий на основе принципов сетевой коммутации пакетов в стандарте gsm.
Технология gprs: сущность технологии, ее возможности.
GPRS ( (General Packet Radio Service) пакетная радиосвязь общего пользования) – надстройка над технологией мобильной связи GSM, осуществляющая пакетную передачу данных.
GPRS позволяет пользователю сети сотовой связи производить обмен данными с другими устройствами в сети GSM и с внешними сетями, в том числе Интернет. GPRS предполагает тарификацию по объёму переданной/полученной информации, а не по времени, проведённому онлайн.
Сущность:
Увеличение пропускной способности (реальная - 115,2 кбит/с, а предельная - более 170 кбит/с.)
Организация использования каналов передачи данных совместно нескольким абонентам
Возможности:
GPRS соединение может оставаться открытым неограниченно долго. Абонент может передавать и получать данные в любой момент времени открытого соединения и занимать эфир только при передачи информации. Это позволяет нескольким абонентам совместно использовать канал и вести новую систему оплаты – за трафик.

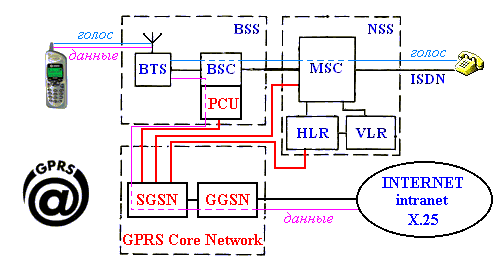

Функциональная схема и состав оборудования gprs.
BSS – (Base Station System) - Оборудование базовой станции, куда входят: BTS – Базовая станция BSC – Контроллер базовой станции NSS – (Network Service System) - Оборудование обслуживания сети, куда входит: MSC – (Mobile Switching Centre) - Центр коммутации подвижной связи HLR – Регистр положения VLR – Регистр перемещения GPRS Core Network - ядро сети GPRS, куда входит: SGSN - (Serving GPRS Support Node) - Узел поддержки GPRS GGSN - (Gataway GPRS Support Node) - Шлюзовой узел GPRS PCU - (Packet Control Unit - устройство контроля пакетной передачи. Кроме упомянутых элементов в GPRS Core входят другие элементы: DNS (Сервер доменных имён), Charging Gateway (Шлюз для связи с системой тарификации), Border Gateway (Пограничный шлюз) и другие вспомогательные элементы.
Состав оборудования GPRS
Служба передачи данных GPRS надстраивается над существующей сетью GSM. На структурном уровне систему GPRS можно разделить на две части: подсистему базовых станций (BSS) и опорную сеть GPRS (GPRS Core Network).
В BSS входят все базовые станции и контроллеры, которые поддерживают пакетную передачу данных. Для этого BSC (Base Station Controller) дополняется блоком управления пакетами — PCU (Packet Controller Unit), а BTS (Base Tranceiver Station) — кодирующим устройством CCU (Channel Codec Unit).
Основным элементом опорной сети является сервисный узел поддержки GPRS — SGSN (Serving GPRS Support Node). Он занимается обработкой пакетной информации и преобразованием кадров данных GSM в форматы, используемые протоколами TCP/IP.
Шлюзы с внешними сетями (Internet, intranet, X.25) называют GGSN (Gateway GPRS Support Node). Обмен информацией между SGSN и GGSN происходит на основе IP-протоколов.
Также в состав GPRS Core входят DNS (Domain Name System) и Charging Gateway (шлюз для связи с системой тарификации).
