Модуляция радиосигнала в стандарте gsm.
Под модуляцией, в технике связи, подразумевается изменение параметров несущего сигнала в соответствии с параметрами информационного сигнала.
Пусть существует непрерывный сигнал U(t)=f(t; a1, a2, … am).Если на один из этих параметров перенести сигнал S(t), то форма U(t) несет информацию, такую же, как и сигнал S(t). При этом U(t) – называют несущей; исходный сигнал S(t) – называют модулирующим.
Необходимость модуляции:
модуляция обеспечивает перенос информации с «цифрового», кодового, описания на непрерывное – сигнальное.
модуляция организует частотное разделения.
модуляция переносит спектр информационного сигнала: размер антенны зависит от длины волны следующим соотношением
; Пример:
при передачи f=3000Гр,
(где с-скорость света),
Основным видом несущих сигналов являются гармонические колебания: U(t)=Ucos(t+)
В GSM применяется узкополосная модуляция, то есть ширина спектра сигнала существенно меньше его несущей 0.
GMSK - спектрально-эффективная гауссовская (фазовая) манипуляция.
Модуляцию GMSK отличают следующие свойства, которые предпочтительны для подвижной связи:
постоянная по уровню огибающая, которая позволяет использовать эффективные передающие устройства с усилителями мощности;
компактный спектр на выходе усилителя мощности передающего устройства, обеспечивающий низкий уровень внеполосного излучения;
хорошие характеристики помехоустойчивости канала связи.
Обработка речи в стандарте gsm.
11.1. Общее описание процессов обработки речи
Процессы обработки речи в стандарте GSM направлены на обеспечение высокого качества передаваемых сообщений, реализацию дополнительных сервисных возможностей и повышение потребительских качеств абонентских терминалов.
Обработка речи осуществляется в рамках принятой системы прерывистой передачи речи. Система прерывистой передачи речи (DTX) обеспечивает включение передатчика только тогда, когда пользователь начинает разговор и отключает его в паузах и в конце разговора. DTX управляется детектором активности речи (VAD), который обеспечивает обнаружение и выделение интервалов передачи речи с шумом и шума без речи даже в тех случаях, когда уровень шума соизмерим с уровнем речи. В состав системы прерывистой передачи речи входит также устройство формирования комфортного шума, который включается и прослушивается в паузах речи, когда передатчик отключен. Экспериментально показано, что отключение фонового шума на выходе приемника в паузах при отключении передатчика раздражает абонента и снижает разборчивость речи, поэтому применение комфортного шума в паузах считается необходимым. DTX процесс з приемнике включает также интерполяцию фрагментов речи, потерянных из-за ошибок в канале.
Структурная схема процессов обработки речи в стандарте GSM показана на рис. 4.1, главным устройством в этой схеме является речевой кодек [4.1, 4.2, 4.3].
Рис.4-1

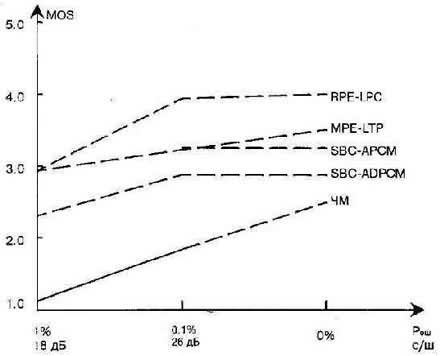

Рис 4-2

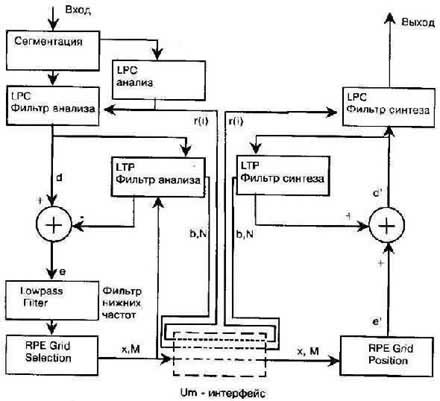

Рис.4-3
