Функциональная схема и состав оборудования стандарта gsm.
Функциональная схема и состав оборудования стандарта GSM.

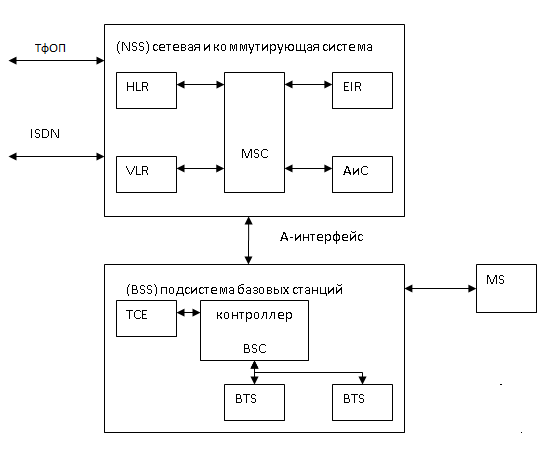

Рисунок 1 – функциональная схема стандарта GSM
MS – мобильная станция.Состоит из мобильного оборудования (терминала) и модуля идентификации абонента (SIM) .
NSS – сетевая и коммутационная система. Состоит:
MSC - центр коммутации.MSC контролирует определённую географическую зону и осуществляет установку соединения к абоненту и от него внутри сети GSM, обеспечивает интерфейс между GSM и ТфОП.Также выполняет функции маршрутизации вызовов, управление вызовами, эстафетной передачи обслуживания при перемещении MS из одной ячейки в другую.
HLR – домашний регистр местоположения.Содержит базу данных абонентов, приписанных к нему. Здесь содержится информация о предоставляемых данному абоненту услугах, информация о состоянии каждого абонента, необходимая в случае его вызова, а также Международный Идентификатор Мобильного Абонента.
VLR - Гостевой регистр местоположения.VLR обеспечивает мониторинг передвижения MS из одной зоны в другую и содержит базу данных о перемещающихся абонентах, находящихся в данный момент в этой зоне, в том числе абонентах других систем GSM — так называемых роумерах. Данные об абоненте удаляются из VLR в том случае, если абонент переместился в другую зону.
EIR - Регистр идентификации оборудования.содержит базу данных, необходимую для установления подлинности MS.Формирует три списка: белый (допущен к использованию), серый (некоторые проблемы с идентификацией MS) и чёрный (MS, запрещённые к применению).
AUC - Центр аутентификации AUC.Здесь производится аутентификация абонента, а точнее — SIM.Доступ к сети разрешается только после прохождения SIM процедуры проверки подлинности.
BSS – подсистема базовых станций. Состоит:
BTS – базовая станция.BTS - системный комплекс приёмопередающей аппаратуры, осуществляющей централизованное обслуживание группы оконечных абонентских устройств.
BSC – контроллер базовых станций.Контроллер базовой станции может управлять несколькими приемо-передающими блоками.
ТСЕ- транскодер, обеспечивает преобразование выходных сигналов канала передачи речи и данных MSC к виду, соответствующему рекомендациям GSM по радиоинтерфейсу.
ТфОП - это сеть, для доступа к которой используются обычные проводные телефонные аппараты, мини-АТС и оборудование передачи данных.
ISDN — цифровая сеть с интеграцией служб. Позволяет совместить услуги телефонной связи и обмена данными.
Функции регистров положения стандарта gsm. Организация роуминга.
Функции регистров положения стандарта GSM
Регистр положения являются составной частью сетевой и коммутационной системы.
HLR (HomeLocationRegister) — это база данных, которая содержит информацию о абоненте сети GSM-оператора.HLR содержит данные о SIM-картах данного оператора мобильной связи. Каждой SIM-карте сопоставлен уникальный идентификатор, называемый IMSI, который является ключевым полем для каждой записи в HLR.
Основная функция HLR состоит в контроле процесса перемещения мобильных абонентов путём:
отправки данных об абоненте в VLR или SGSN при первом подключении абонента к сети
посредничества между GMSC или SMS и VLR для обеспечения входящей связи или входящих текстовых сообщений;
удаления данных об абоненте из VLR при выходе абонента из зоны его действия.
VLR (VisitorsLocationRegister) — это временная база данных абонентов, которые находятся в зоне действия определённого MSC/VLR. Каждая базовая станция в сети приписана к определённому VLR, так что абонент не может присутствовать в нескольких VLR одновременно.
Основные функции VLR:
оповещать HLR, что абонент появился в зоне действия, обслуживаемой данным VLR.
выделять роуминговые номера в процессе установления входящего вызова
отслеживать нахождение абонента внутри зоны действия данного VLR в период, когда абонент не совершает звонков.
удалять данные об абоненте если он становится неактивным в зоне действия данного VLR.
удалять данные об абоненте при его перемещении в зону действия другого VLR.
Организация роуминга.
Роуминг в GSM автоматический. Телефон стандарта GSM при включении сам находит гостевую сеть GSM и прописывается в ней (может даже предложить несколько сетей на выбор). Но доступ в гостевую сеть может и не состояться - если дома у вас эта возможность не входит в список положенных вам услуг.
В любой сети GSM есть две основные базы данных абонентов: HLR –«домашний регистр» и VLR – «гостевой регистр». В домашнем регистре содержатся данные об абонентах, принадлежащих этой сети, а также об услугах, предоставляемых им, и их местонахождении. В гостевом регистре содержится информация об абонентах-роумерах , т.е. о приезжих и услугах для них.
При роуминге входящие звонки перенаправляются из "домашней" в "гостевую" сеть, исходящие звонки совершаются в "гостевой" сети - следовательно, возникает необходимость и финансовых расчетов и обмена информацией между компаниями. Поэтому перед открытием роуминга между двумя операторами заключается роуминговое соглашение - договор, регламентирующий порядок взаиморасчетов, а также тарифы на услуги. Без наличия такого соглашения роуминг работать в данной сети не будет.
Правила набора номера могут отличаться в различных сетях, однако полный формат набора номера будет работать всегда: [+] [Код страны] [Код города] [Номер абонента].
Процесс поиска сети может производится как автоматическим, так и ручным. В автоматическом режиме: сначала производятся попытки обнаружить домашнюю сеть, затем, в случае неудачи, ищутся сети из списка, хранящегося на SIM-карте.Если телефон зарегистрировался в гостевой сети, расположенной в той же стране, что и домашняя, то во время работы он будет периодически просматривать эфир с целью обнаружения своей сети.
В ручном режиме на дисплей выводятся все обнаруженные сети, в том числе и запрещенные.
