6. Приборы для измерения уровня

Рис. 36. Элементы для измерения уровня:

а – поплавковый:

1 – измерительная камера; 2 – объект измерения уровня; 3 – поплавок;

б – мембранный:

1 – объект измерения уровня; 2 – мембрана;

в – буйковый:

1 – пружина; 2 – буек;

г – емкостный;

1 – сосуд с жидкостью; 2 – стержень; 3 – изолятор;

д – радиоактивный :

1 – объект измерения уровня; 2 – источник гамма-излучения; 3 – сообщающийся сосуд; 4 – ионизационная камера;

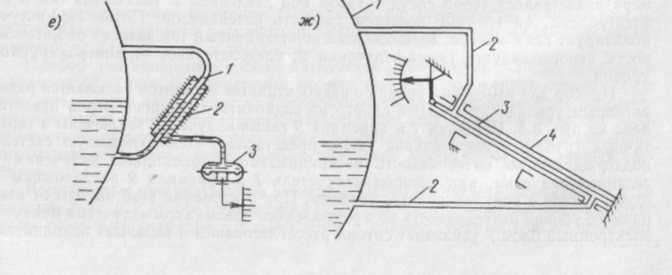

е – термогидравлический:

1 – внутренняя полость термогенератора; 2 – внешняя полость термогенератора; 3 – мембрана;

ж – термостатный:

1 – паровой коллектор котла; 2 – сообщающиеся трубки; 3 – термостатная трубка; 4 – корпус.

Рис. 37. Конструкция мембранного чувствительного элемента:

1 – мембрана; 2 – подвод давления в нижнюю полость; 3 – подвод давления в верхнюю полость; 4 – корпус;

5 – крышка; 6 – грузы; 7 – прокладка; 8 – выходной валик.

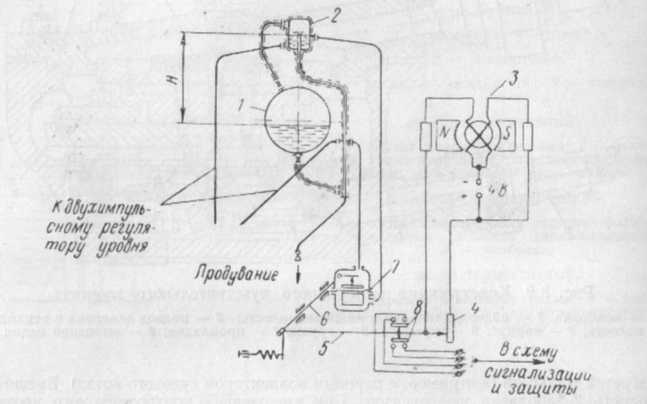

Рис. 38. Схема дистанционного мембранного указателя уровня воды в судовом паровом котле:

1 – паровой коллектор котла; 2 – уравнительный (конденсационный) сосуд; 3 – логометр;

4 – переменное сопротивление; 5 – рычаг; 6 - валик; 7 – мембрана; 8 – контакты системы сигнализации и защиты.

7

Рис. 39. Принципиальная схема электрических газоанализаторов:

а – газоанализатора на СО₂; б – газоанализатора на СО + Н₂.

. Измерители состава вещества

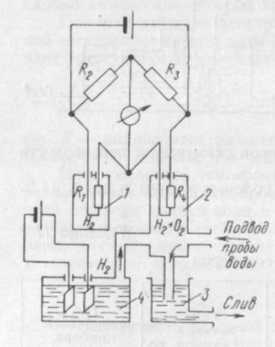

Рис. 41. Схема солемера с двумя четырехплечими мостами

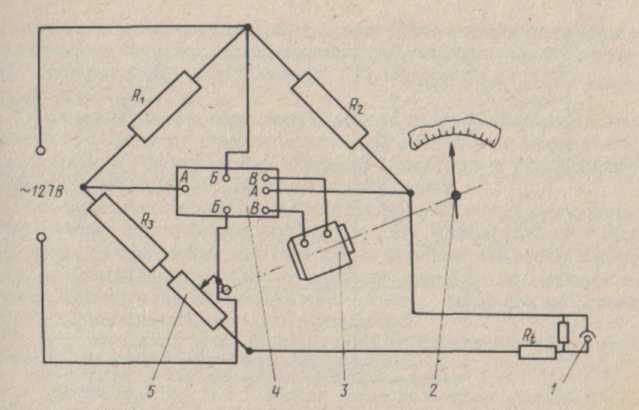

Рис. 40. Схема солемера с автоматическим электронным мостом

8. Гидравлические элементы

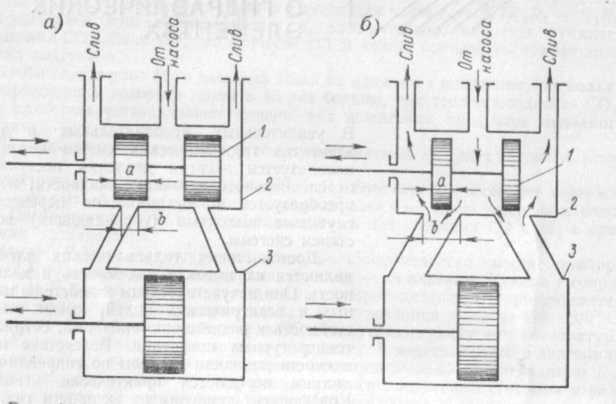

Рис. 42. Принципиальные схемы золотниковых усилителей:

1 – золотник; 2 – корпус золотника; 3 – гидравлический двигатель.

Рис. 43. Принципиальная схема усилителя типа сопло-заслонка:

1 – дроссель постоянного сечения; 2 – сопло; 3 – заслонка;

4 – рычаг входного устройства; 5 – поршневой гидравлический двигатель с односторонним подводом рабочей жидкости.

Рис. 44. Принципиальные схемы усилителей струйного типа:

а – усилитель со струйной трубкой; б – усилитель с регулирующей заслонкой.

1 – струйная трубка; 2 – рычаг задатчика;

3 – поршневой гидравлический двигатель; 4 – приемные сопла; 5 – регулирующая заслонка; 6 – напорные сопла; 7 – пружины; 8 – входной рычаг.

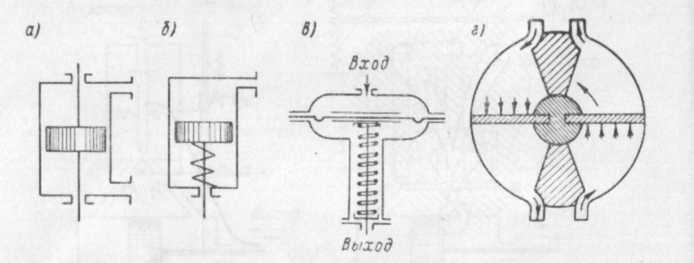

Рис. 45. Схемы гидравлических сервомоторов:

а – поршневого с двусторонним подводом рабочей жидкости ;

б – поршневого с односторонним подводом рабочее жидкости;

в – мембранного; г – с вращательным движением рабочего органа.

Рис. 46. Принципиальные схемы гидравлических регуляторов давления:

а – без обратной связи; б – с жесткой обратной связью типа рычаг-пружина; в – с жесткой обратной связью кулачок- пружина; г – с гибкой (изодромной) обратной связью; д – без весового рычага.

1 – объект регулирования (трубопровод под давлением); 2 – чувствительный элемент (сильфон или мембрана); 3 – весовой рычаг; 4 – установочная пружина; 5 – регулирующая заслонка; 6 – исполнительный элемент (сервомотор); 7 – регулирующий орган; 8 – обходной кран; 9 – дроссельный клапан для настройки времени сервомотора; 10 – пружина обратной связи; 11 – кулачок изменяемого профиля; 12 – мембрана изодрома; 13 – пружина изодрома; 14 – дроссельный клапан изодрома.

Рис. 47. Конструкция гидравлического сервомотора с кривошипно-шатунным механизмом

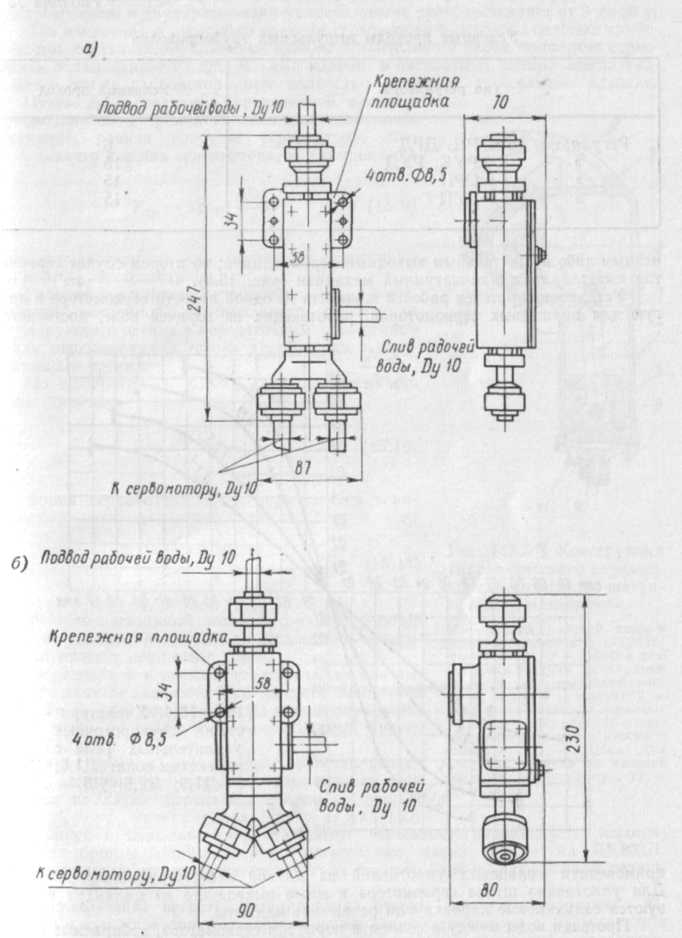

Рис. 48. Внешний вид усилительного реле:

а – двухпроточная модель; б – однопроточная модель.
