1. Полимерное материаловедение

1.1. Общие сведения о полимерах и пластмассах

Полимерами называются высокомолекулярные вещества, состоя­щие из большого числа чередующихся одинаковых или неодинако­вых мономерных звеньев, каждое из которых представляет собой не­большую атомную группировку. Между атомными группировками действуют химические связи, определяющие разрывную прочность полимеров. Протяженные молекулы, построенные из многократно повторяющихся мономерных звеньев, называют макромолекулами.

Полимеры подразделяются на органические, неорганические и природные. Органические полимеры в свою очередь могут иметь как природное (целлюлоза, натуральный каучук, природные смолы), так и ис­кусственное происхождение (т.н. синтетические смолы). Типовыми пред­ставителями искусственных полимеров являются полиолефины (в т.ч. полиэтилен и полипропилен), полиамиды, хлорсодержащие и акриловые пластики, фторопласты, полиэфиры и эпоксидные смолы.

Образование макромолекул связано со способностью некоторых мономеров соединяться друг с другом с помощью ковалентных химических связей. Этот химический процесс осуществляется в результате реакций полимеризации или поликонденсации (рис. 1).

Полимеризация – процесс образования высокомолекулярного соединения из ненасыщенных низкомолекулярных соединений без выделения побочных продуктов. Под воздействием энерге­тических факторов (света, тепла элементарных частиц и т. д.) происходит активация мономера, сопровождающаяся раскрыти­ем кратных связей. К высокомолекулярным соединениям полимеризационного типа относятся полиэтилен, полипропилен, полиизобутилен, полистирол, поливинилхлорид и другие.

Если в реакции полимеризации участвует не один, а несколь­ко видов мономеров, то полученные продукты называют сопо­лимерами (ударопрочный по­листирол), а процесс их получения – сополимеризацией.

Поликонденсация – процесс образования высокомолекуляр­ных соединений (полиэфиры, полиамиды, полиуретаны, поликарбонаты и другие) из мономеров одинакового или различного строения, сопровождающийся выделением побочных низкомо­лекулярных веществ.

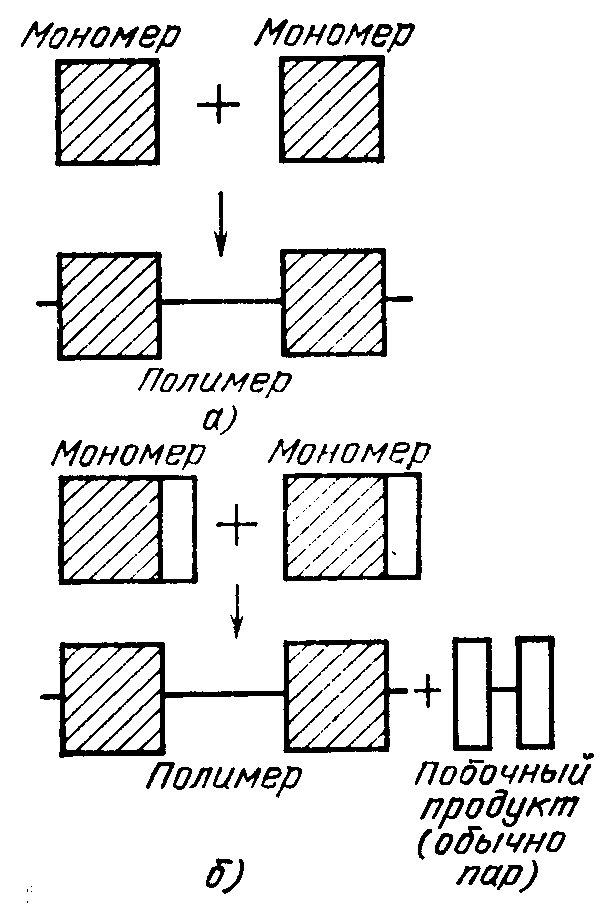

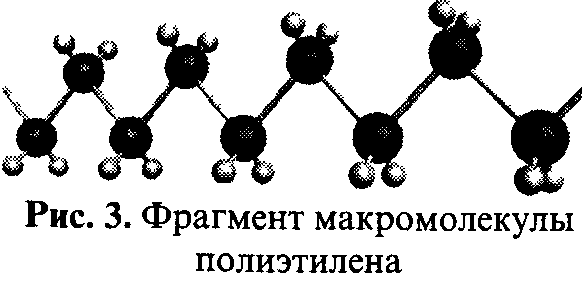

Схема получения полиэтилена. Фрагмент молекулы полиэтилена Рис.1 Реакции образования полимеров: а – полимеризация, б – поликонденсация

По фазовому состоянию все полимеры можно разделить на амор­фные и кристаллические (рис 2, 3). Хаотичное, неупорядоченное расположе­ние нитевидных макромолекул характерно для аморфного термо­пласта. Структура полимеров может состоять одновременно из кри­сталлических и аморфных областей. Если в полимере больше 40% кристаллической фазы, его относят к кристаллическим материалам.

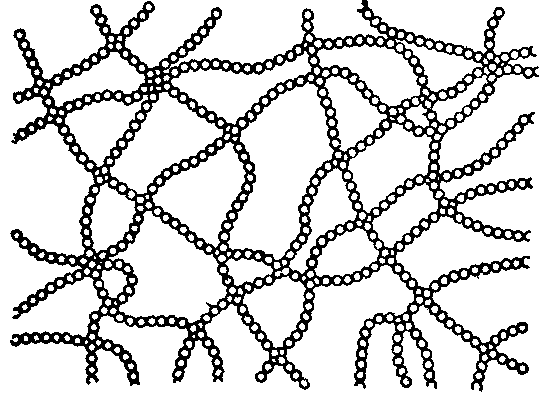

Рис.2. Структура неупорядоченного аморфного полимера

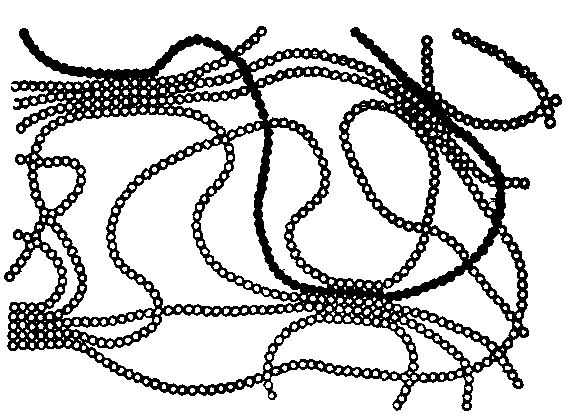

Рис.3. Структура частично кристаллического полимера

Для аморфных полимеров известны три физических состоя­ния, обусловленных гибкостью длинных цепных молекул: стек­лообразное, высокоэластическое и вязкотекучее (рис. 4).

Стеклообразное состояние (участок 1), наблюдаемое при понижен­ных температурах, характеризуется отсутствием сегментальной подвижности в аморфном полимере. В таком состоянии поли­мер может пребывать практически неограниченно долго.

В высокоэла­стическом состоянии (участок 2) полимер может претерпевать при деформации значительные относительные удлинения, а после снятия нагруз­ки сокращается до исходных размеров.

В вязкотекучем состоянии (участок 3) полимер приобрета­ет способность необратимо течь под воздействием даже сравни­тельно небольших внешних воздействий.

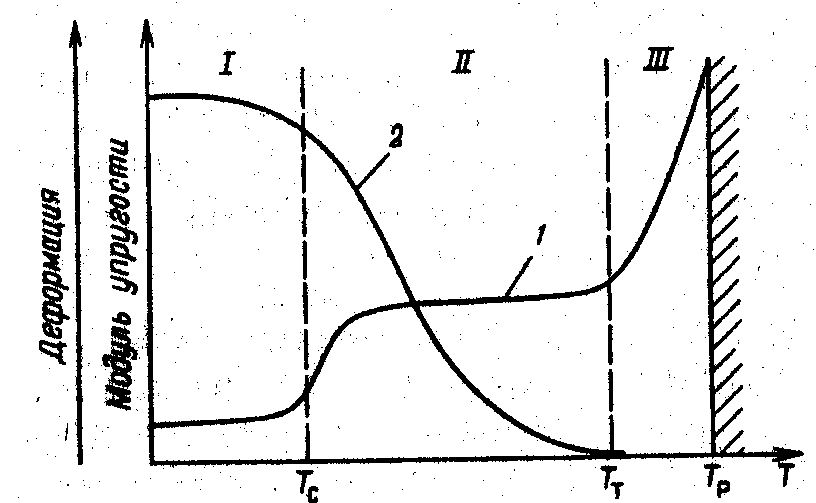

Рис.4. Термомеханическая кривая (1) и изменение модуля упругости в зависимости от температуры (2) для аморфного полимера ТC – температура стеклования, ТТ – температура текучести, ТР – температура разложения (деструкции).

Вид термомеханических кривых определяется мо­лекулярной массой и степенью кристаллично­сти полимерного мате­риала.

Интервал между температурой текучести и температурой раз­ложения полимеров является очень важной характеристикой их перерабатываемости. Чем он шире, тем менее чувствителен по­лимер к изменению параметров режима и наоборот.

Пластмассы – полимерные материалы, перерабатываемые в изделия методами пластической деформации. Пластмассы – многокомпонентные системы, состоящие из полимера, являющегося основным ком­понентом, и добавок. Являются хорошими диэлектриками.

Добавки, которые вводят в смеси при изготовлении пластмасс, служат для придания им свойств, которыми должны обладать гото­вые изделия, или для облегчения их переработки (табл. 1).
