Условные обозначения и изображения
Условные обозначения и изображения приводятся в случае применения в рабочей документации обозначений не предусмотренных стандартами. Условные обозначения рекомендуется приводить в таблице по форме рис. 1.6.

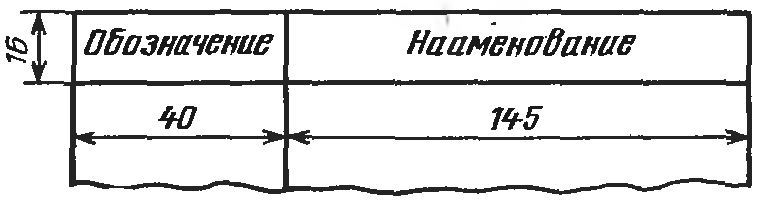

Рис. 1.6. Форма таблицы условных обозначений.
Общие указания
В общих указаниях приводят:
1) исходные данные для разработки чертежей;
2) мероприятия по антикаррозийной защите конструкций и оборудования;
3) номера авторских свидетельств и заявок на используемые в рабочей документации изобретения;
4) особые указания по производству монтажных работ.
В общих указаниях не допускается повторять технические требования, помещённые на других листах (документах), а также не допускается повторять описание представленных в рабочих чертежах технических решений.
Если в составе документации на сложную АСУ ТП включена пояснительная записка, то приводить общие указания в общих данных не требуется.
Перечень закладных конструкций, первичных приборов и средств автоматизации
Перечень закладных конструкций, первичных приборов и средств автоматизации, размещаемых на технологическом оборудовании и трубопроводах, выполняют по форме, приведённой на рис.1.7.

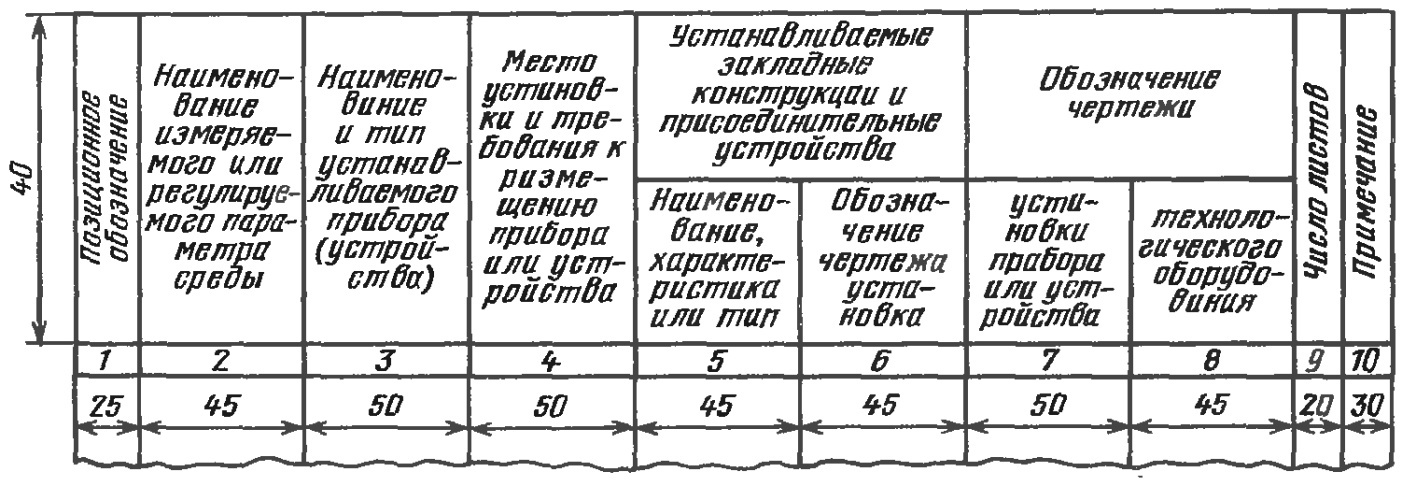

Рис. 1.7. Перечень закладных конструкций, первичных приборов и средств автоматизации.
Таблицы исходных данных и результаты расчёта регулирующих органов
Таблицы исходных данных и результатов расчётов регулирующих органов выполняют по форме, показанной на рис.1.8.
Форматы листов общих данных
Документ "Общие данные по рабочим чертежам" допускается выполнять на листах формата А4 (за исключением перечня и таблицы по рис.1.7 и 1.8.). При этом каждая ведомость выполняется начиная с нового листа, вверху которого помещают соответствующий заголовок.

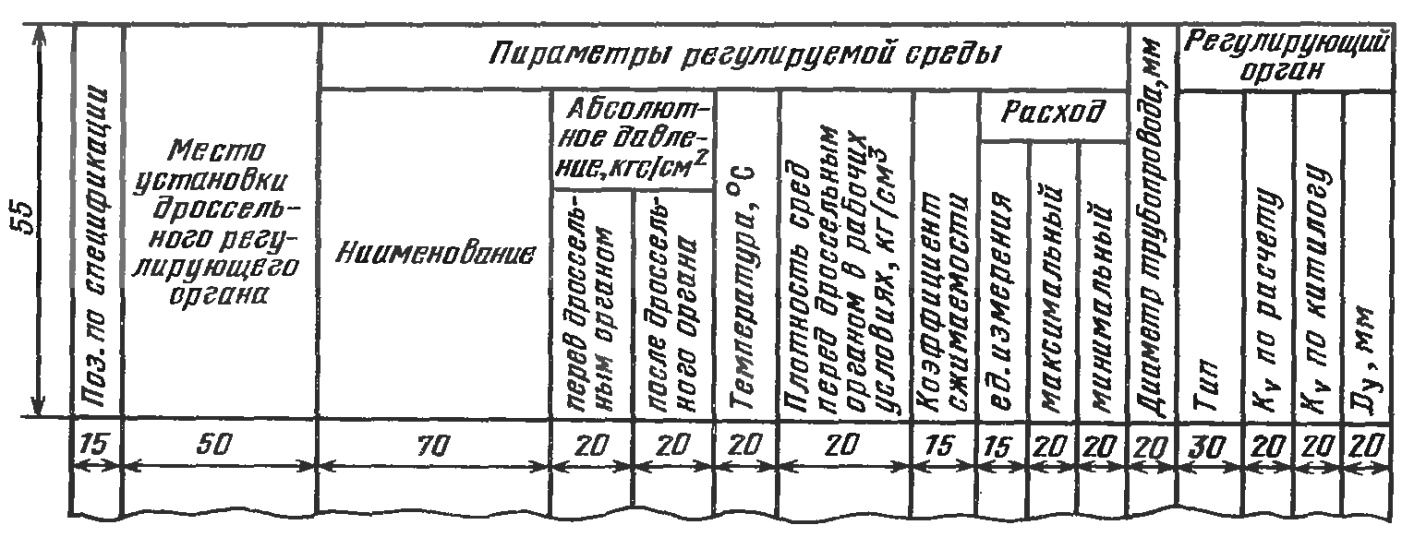

Рис. 1.8. Форма таблицы исходных данных и результатов расчётов регулирующих органов.
Альбомы рабочей документации
Для удобства применения рабочую документацию рекомендуется комплектовать в виде нескольких альбомов.
Альбом 1. Основной комплект рабочих чертежей. Для сложных объектов его можно разбивать на следующие части:
Альбом 1.1. Общие данные по рабочим чертежам, схемы автоматизации, схемы структурные комплекса технических средств. При выполнении в рабочей документации пояснительной записки её включают в этот альбом.
Альбом 1.2. Схемы электрические, пневматические, гидравлические, принципиальные (автоматического регулирования, управления, сигнализации, питания).
Альбом 1.3. Схемы (таблицы) соединений и подключения внешних проводок, планы расположения оборудования и проводок.
Альбом 1.4. Чертежи установки приборов и средств автоматизации. В этот альбом рекомендуется также включать нетиповые чертежи конструкций и деталей.
Альбом 2. Спецификация оборудования (СО1), ведомость потребности в материалах.
Альбом 3. Техническая документация комплектных технических средств автоматизации.
Альбом 4. Локальная смета на приобретение и монтаж технических средств автоматизации.
Раздел 2. Структурные схемы систем автоматизации Тема 4. Структура системы управления
Структура управления – совокупность частей автоматической системы, на которые она может быть разделена по какому-то определённому признаку.
Структурная схема – графическое изображение структуры управления называется.
