Основная надпись на листах документов

Каждый лист основного комплекта рабочих чертежей должен иметь основную надпись по форме 1 ГОСТ 21.103-78. (рис.1.2)

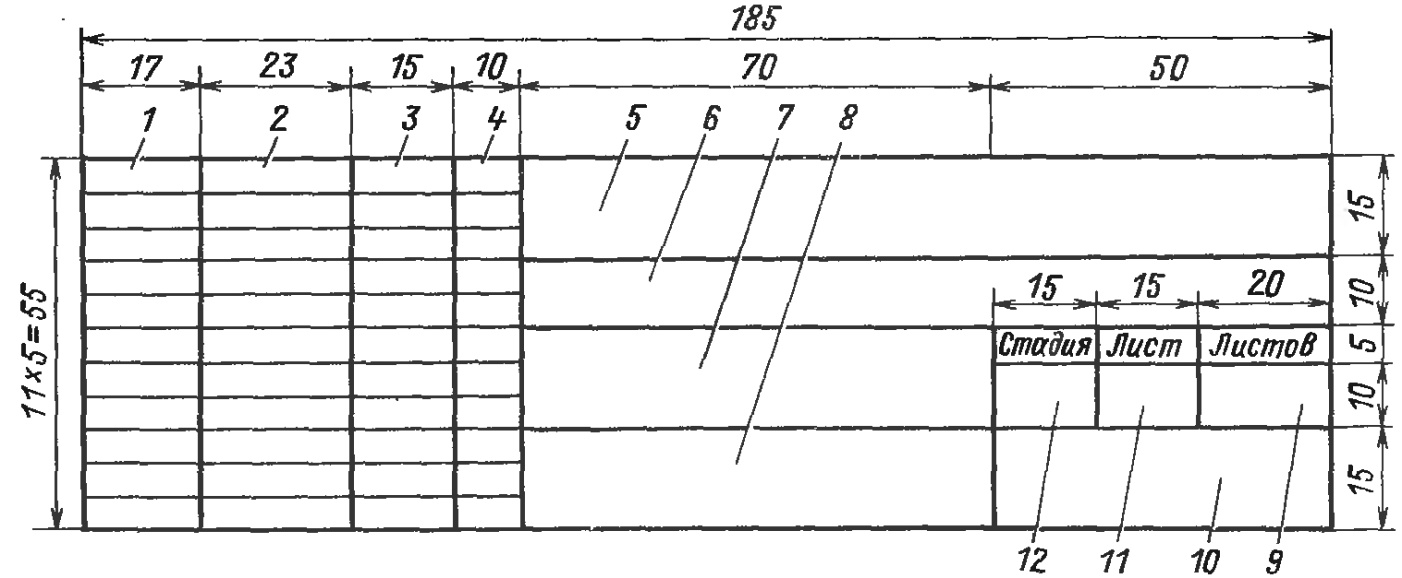

Рис. 1.2. Основная надпись на рабочих чертежах и на первых листах документов:

1-4 – должности, подписи исполнителей и ответственных лиц, даты подписания документов; 5– обозначение документа; 6 – наименование предприятия; 7 – наименование здания (сооружения); 8 – наименование документа; 9 – общее число листов документа; 10 – наменование организации-разработчика; 11 – порядковый номер листа; 12 – условное обозначение стадии проектирования (Р – рабочая документация; П – проект; РП – рабочий проект).

Все последующие листы должны иметь основную надпись по ГОСТ 21.103-78. (рис.1.3).

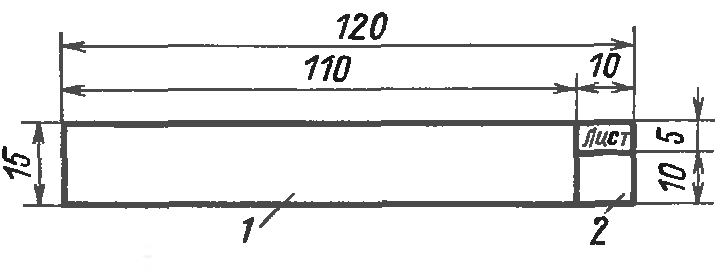

Рис. 1.3. Основная надпись на последующих листах документов:

1 – обозначение документа; 2 – порядковый номер листа.

На каждом листе над основной надписью должно быть оставлено поле высотой не менее 30 мм для нанесения (при необходимости) штампов привязки и изменений по ГОСТ 21.201.-78 и ГОСТ 21.202-78.

Общие данные по рабочим чертежам

Общие данные по рабочим чертежам выполняют в соответствии с требованиями ГОСТ 21.102-79 с учётом специфики документации по автоматизации. В состав общих данных входят:

1) ведомость рабочих чертежей основного комплекта;

2) ведомость ссылочных и прилагаемых документов;

3) условные обозначения и изображения;

4) общие указания;

5) перечень закладных конструкций, первичных приборов и средств автоматизации, размещённых на технологическом оборудовании и трубопроводах;

6) таблица исходных данных и результаты расчёта регулирующих органов.

Ведомость рабочих чертежей основного комплекта

Ведомость рабочих чертежей основного комплекта составляется по форме, приведённой на рис. 1.4.

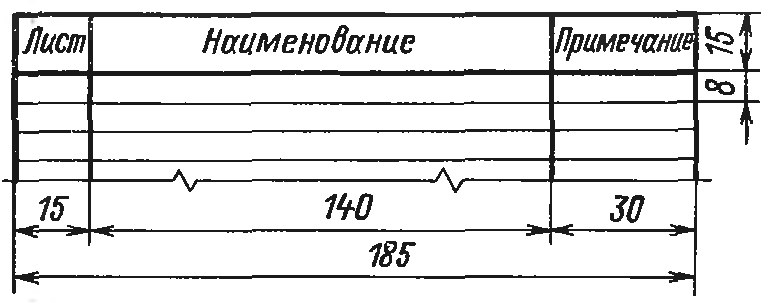

Рис. 1.4. Форма ведомости рабочих чертежей

В графах ведомости указывают:

- в графе "Лист" – порядковый номер листа рабочих чертежей;

- в графе "Наименование" – наименование листа в строгом соответствии с наименованием, приведённым в основной надписи;

- в графе "Примечание" – дополнительные сведения.

Когда выпускается основной комплект рабочих чертежей и документов, ведомости рабочих чертежей основного комплекта не составляют. Вместо неё в состав общих данных по рабочим чертежам включают ведомость документов по форме, приведённой на рис.1.5. Обозначение и наименование указывают в строгом соответствии с приведёнными в основной надписи. Для документов, выполняемых на нескольких листах, в графе "Примечания" указывают число листов документа.

Ведомость ссылочных и прилагаемых документов

Ведомость ссылочных и прилагаемых документов также выполняют по форме, приведённой на рис.1.5. Запись документов в ведомости производят по разделам: ссылочные документы (раздел 1), прилагаемые документы (раздел 2).

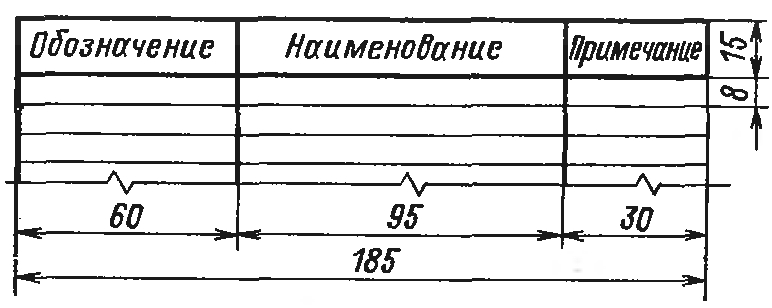

Рис. 1.5. Форма ведомости ссылочных и прилагаемых документов

Наименование раздела пишут в виде заголовка в графе "Наименование" и подчёркивают.

В разделе "Ссылочные документы" перечисляются стандарты и чертежи.

В разделе "Прилагаемые документы" приводятся все остальные документы рабочей документации, а также повторно применённые чертежи и отдельные виды совмещённых документов, необходимых монтажным организациям для производства работ (например, технологических схем, совмещённых со схемами автоматизации).
