Одностадийный проект

В одностадийном проекте сразу разрабатывается рабочий проект.

При одностадийном проектировании в состав проекта входят:

1) техническая документация, разрабатываемая в составе рабочей документации на 2й стадии двухстадийного проектирования;

2) локальная смета затрат на оборудование и монтаж;

3) задания заказчику на работы, связанные с автоматизацией объекта.

Вид документа для отображения подключения электрических и трубных проводок (по п.7) либо схема либо таблица) принимают исходя из следующих рекомендаций:

- для трубных проводок предпочтительным документом является схема, а для электрических подключений – самостоятельные таблицы соединений и подключений;

- для сложных электрических соединений (например, АСУ ТП) выполняется таблица соединений и упрощённая схема соединений, показывающая структуру электрических связей. Причём, сведения, содержащиеся в таблице соединений (марки и длины кабелей, тип и номер вводного устройства и т.п.) , на схеме соединений не приводят.

Чертежи конструкций для установки приборов и средств автоматизации могут не приводится, если эти детали приведены в типовых чертежах установки технических средств автоматизации.

Тема 3. Оформление и комплектование рабочей документации

Основные комплекты рабочих чертежей

Согласно требованиям стандарта ЕСКД рабочие чертежи, предназначенные для производства строительно-монтажных работ, объединяют в комплекты. Эти комплекты называются основными комплектами рабочих чертежей.

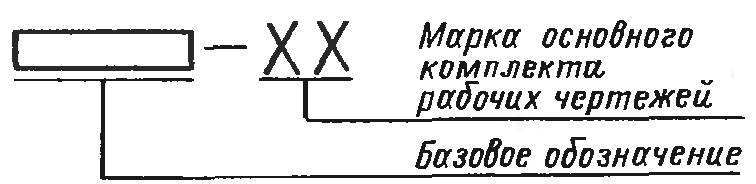

Каждому основному комплекту рабочих чертежей присвают самостоятельное обозначение. В его состав включают базовое обозначение и марку основного комплекта.

Базовое обозначение

Базовое обозначение устанавливает проектная органиация, являющаяся генеральным проектировщиком. В него обычно входит обозначение предприятия (завода) и здания (сооружения). Базовое обозначение является одинаковым для всех основных комплектов рабочих чертежей здания сооружения.

Марка основного комплекта рабочих чертежей

Марка основного комплекта рабочих чертежей по автоматизации состоит из буквы А и условного обозначения комплекта рабочих чертежей, указывающего на их назначение, то есть на объект автоматизации. Например, для автоматизации технологии производства (ТХ) марка основного комплекта рабочих чертежей будет АТХ, а для автоматизации систем отпления и вентиляции (ОВ) – АОВ и т.п.

Для отдельных очередей строительства или для отдельных технологический линий и участков необходимо разрабатывать отдельные самостоятельные основные комплекты рабочих чертежей. При этом к марке основного комплекта добавляются порядковый номер. Например: АТХ1 (схема автоматизации линии анодирования), АТХ2 (схема автоматизации линии окраски), АОВ1(1я очередь автоматизации систем отопления и вентиляции), АОВ2 (2я очередь автоматизации систем отопления и вентиляции) и т.п.

Если объём чертежей небольшой и если монтажные работы будут выполняться одной монтажной организацией, то допускается объединять чертежи различных марок в одну. Например, для небольшого объёма автоматизации системы отопления и вентиляции (ОВ) и системы водопровода и канализации (ВК) допускается выпустить один общий основной комплект рабочих чертежей марки АК (автоматизация санитарно технических систем).

Согласно трактовке строительного стандарта, основной комплект рабочих чертежей – это документ имеющий одно обозначение (базовое + марка). Входящие в его состав схемы и планы – это листы такого документа. Каждый лист имеет своё наименование.

Для несложных систем автоматизации допустимо схемы одного обозначения размещать на одном листе формата А1. Например, все схемы для автоматизации линии анодирования размещаются на листе с обозначением АТХ1.

Для сложных систем автоматизации рекомендуется основной комплект рабочих чертежей выпускать в виде отдельных документов. Этим документам присваиваются обозначения состоящие из базовой марки основного комплекта и, через точку, порядкового номера документа. Например, общие данные по рабочим чертежам линии анодирования – АТХ1.1, схема автоматизации линии анодирования – АТХ1.2 и т.д.

Всем документам, входящим в состав рабочей документации, как и основному комплекту рабочих чертежей, присваивается самостоятельное обозначение по приведённым выше правилам.

Исключение из этого правила – спецификации оборудования и ведомости потребности в материалах. Для спецификаций оборудования (СО1 и СО2) и ведомости потребности в материалах (ВМ) вместо порядкового номера документа в обозначение входит шифр документа по утверждённым стандартами правилам.
