Тема 13. Правила выполнения принципиальных электрических схем
Принципиальные электрические схемы систем автоматизации выполняют по требованиям стандартов, регламентирующих правила любых электрических схем. Это касается и условных графических обозначений, и маркировки цепей, и буквенно-цифровых обозначений элементов схем. Исключение – только основная надпись чертежа, которую оформляют также как надписи остальных чертежей проекта по автоматизации (см. выше).
Правила выполнения принципиальных электрических схем определяют 27 стандартов. В них отражены:
базовые понятия в проектировании;
общие правила выполнения схем;
условные графические обозначения элементов схем;
правила маркировки цепей схем;
буквенно-цифровое обозначение элементов схем.

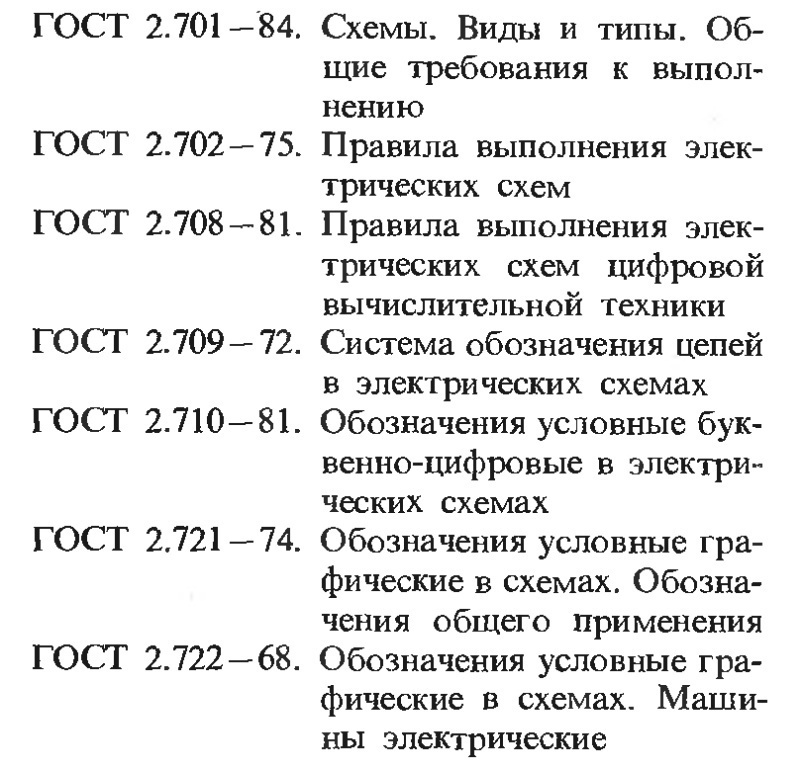

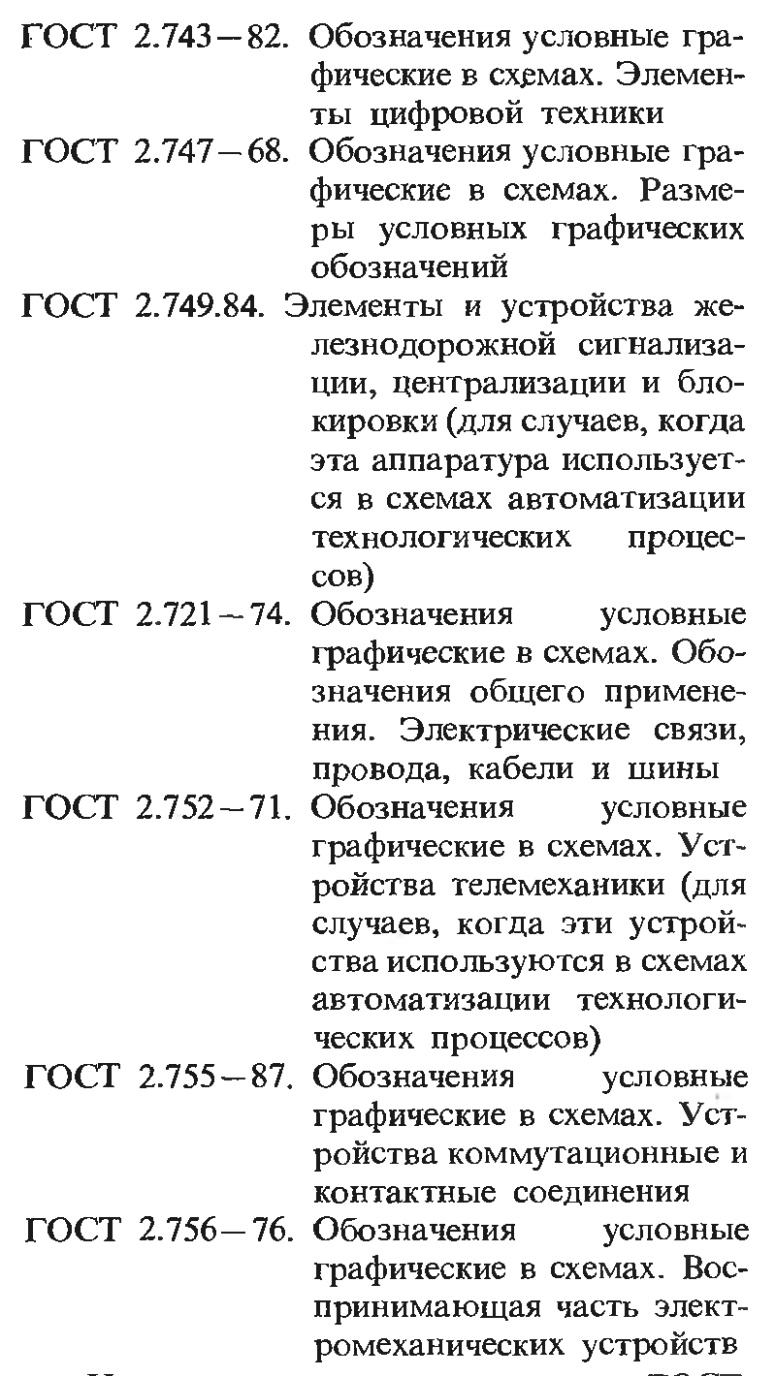

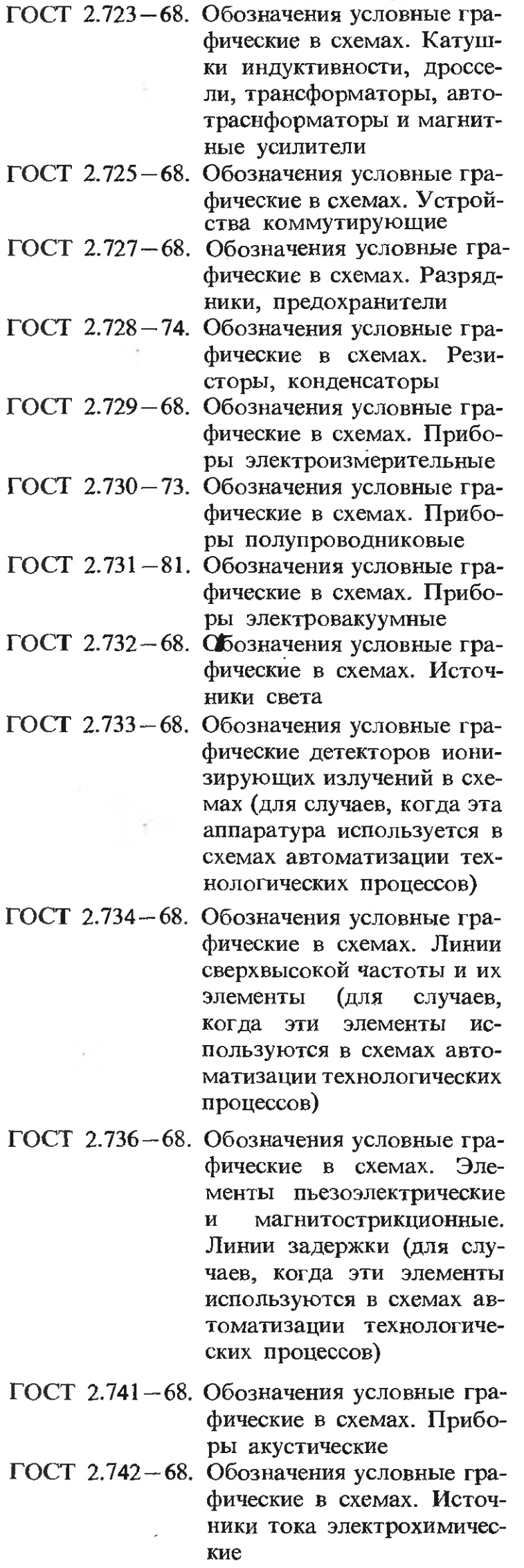

Перечень стандартов по правилам оформления схем
Используемые в стандартах и в проектировании базовые понятия определены в ГОСТ 2.701-84 следующим образом:
Элемент схемы – составная часть схемы, которая выполняет определённую функцию в изделии и не может быть разделена на части, имеющие самостоятельное функциональное назначение (например, резистор, транзистор и т. п.).
Устройство – совокупность элементов, представляющих собой единую конструкцию (например, блок, плата и т. п.). Устройство может не иметь определённого функционального назначения.
Функциональная группа – совокупность элементов, выполняющих в изделии определённую функцию и не объединённых в единую конструкцию.
Функциональная часть – элемент, устройство или функциональная группа.
Функциональная цепь – линия, канал, тракт определённого назначения.
Линия взаимосвязи – отрезок линии, указывающий на наличие связи между функциональными частями изделия.
Установка – условное наименование объекта на который разрабатывается схема.
На чертежах принципиальных схем систем автоматизации изображаются:
электрические цепи со всеми их образующими элементами (цепи управления, силовые, электропитания, регулирования, сигнализации, измерения);
контакты аппаратов как входящих в состав данной схемы и занятые в других схемах, так и контакты аппаратов из других , занятые в данной схеме;
диаграммы и таблицы включений контактов переключателей, программных устройств, конечных и путевых выключателей, а также циклограммы их работы;
таблицы применяемости (показывают вариативность использования элементов схемы);
поясняющая технологическая схема с циклограммой её работы и блокировками, связанными с работой технологического оборудования;
необходимые пояснения и примечания;
перечень элементов;
основная надпись.
Список литературы
Проектирование систем автоматизации технологических процессов: Справочное пособие/ А.С. Клюев, Б.В. Глазов, А.Х. Дубровский, А.А. Клюев; Под ред. А.С. Клюева. – М.: Энергоатомиздат, 1990. – 464 с.
Александров К.К., Кузьмина Е.Г. Электротехнические чертежи и схемы. – М.: Энергоатомиздат, 1990. – 228 с.
Справочник по проектированию автоматизированного электропривода и систем управления технологическими процессами./ Под ред. В.И. Круповича, Ю.Г. Барыбина, М.Л. Самовера. М.: Энергоатомиздат, 1982. – 416 с.
Густав Олсон, Джангуидо Пиани. Цифровые системы автоматизации и управления. – СПб.: Невский Диалект, 2001. – 557 с.
Лопаткин А.В. Проектирование печатных плат в PCAD 2001: Учебное пособие для практических занятий. – Нижний Новгород, НГТУ, 2002. – 190 с.
Уваров А.С. PCAD 2002 и SPECCTRA. Разработка печатных плат. – М.: СОЛОН-Пресс, 2003. – 544 с.
Стешенко В.Б. Школа разработки аппаратуры цифровой обработки сигналов на ПЛИС. (из 7 занятий).
http://www.chipinfo.ru/literature/chipnews/199909/15.html
Схема должна обеспечить высокую надежность- выполнение некоторых функций в течении определенного времени в заданных режимах. Обеспечивается рядом технических мероприятий:
-Применение надежных элементов для составления схемы.
-Резервирование малонадежных элементов (автоматическое переключение схемы при обнаружении неполадок в каком-нибудь элементе)
-автоматический контроль за исправностью схемы.
-Запретные блокировки, исключающие проведение ложных операций.
Схема должна обеспечить простоту и экономичность:
- Применение типовых узлов, которые более дешевы в силу их серийного выпуска.
-Минимизация количества элементов
Удобство настройки и обслуживанию
Четкость оформления- обеспечение читаемости схемы
