Исключения из правил построения условных обозначений
При построении условных обозначений по ГОСТ 21.404-85 предусматриваются следующие исключения из общих правил.
1. Все устройства, выполненные в виде отдельных блоков и предназначенные для ручных операций, должны иметь на первом месте в обозначении букву H, независимо от того, в состав какого измерительного комплекта они входят. Например, переключатели электрических цепей измерения (управления), перключатели газовых (воздушных) линий обозначаются HS, байпасные панели дистанционного управления – HC, кнопки (ключи) для дистанционного управления, задатчики – H и т.п.
2. При обозначении комплекта, предназначенного для измерения нескольких разнородных величин, первичные измерительные преобразователи (датчики) следует обозначать в соответствии с измеряемой величиной, вторичный прибор – UP.
3. В отдельных случаях при построении изображений комплектов, предназначенных для измерения качества косвенным методом, первая буква в обозначении датчика может отличаться от первой буквы в обозначении вторичного прибора (например, для измерения качества продукта исползован метод температурной депрессии). Датчиком температуры, при этом, являются термометры сопротивления, вторичным прибором – автоматический мост. Обозначение такого комплекта при развёрнутом способе будет следующим: датчики – TE, вторичный прибор – QR (см. табл.3.7, пп. 43).
Изображение щитов, пультов управления и комплектных устройств
Щиты и пульты управления на функциональных схемах изображаются условно в виде прямоугольников произвольных размеров. Этих размеров должно быть достаточно для нанесения в них условных обозначений того что на них устанавливается, то есть приборов, средств автоматизации, аппаратуры управления и сигнализации.
Комплектные устройства (машины централизованного контроля, управляющие машины, полукомплекты телемеханики и т.п.) изображаются на схемах также в виде прямоугольников.
Примеры построения условных обозначений

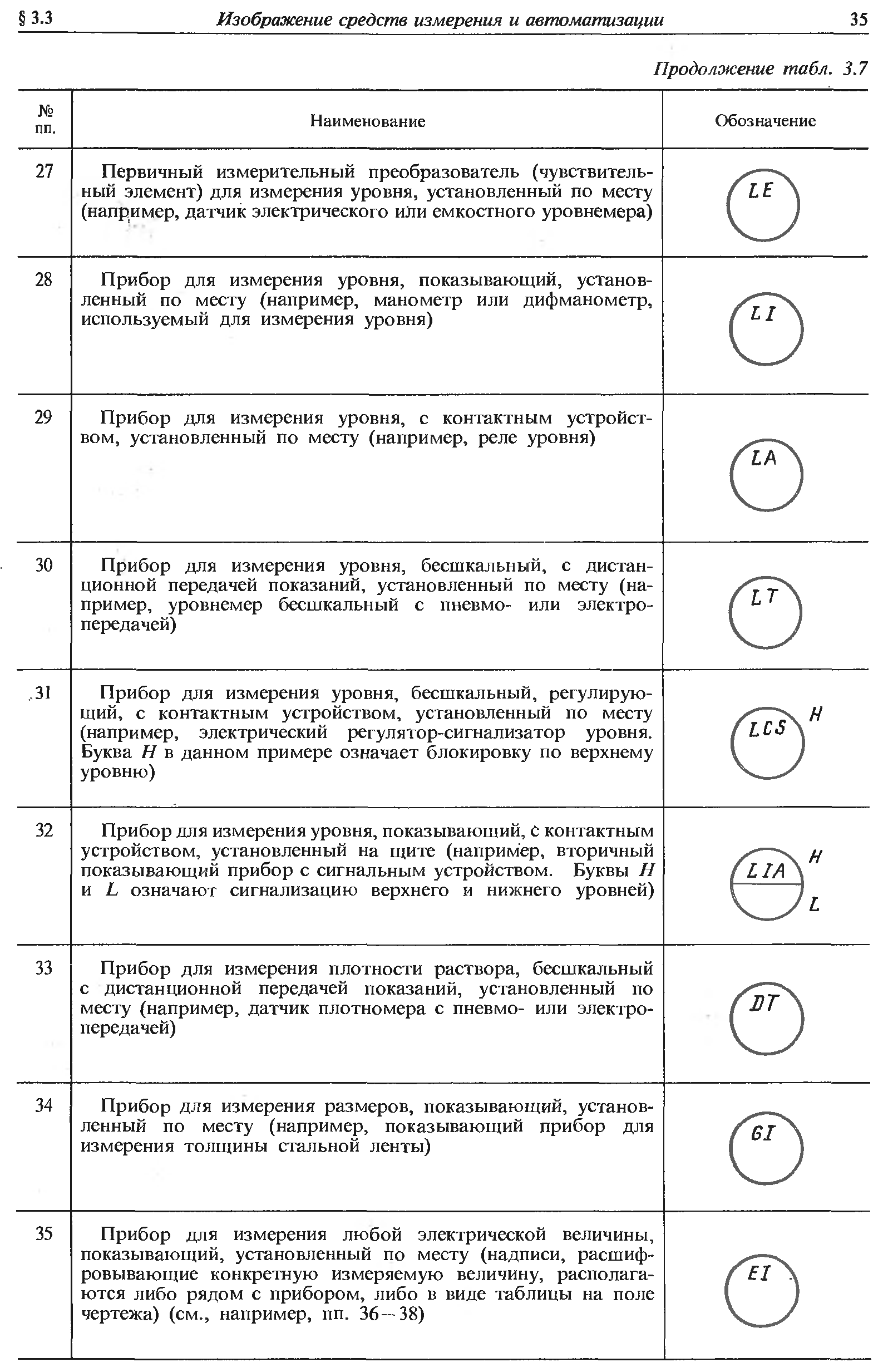

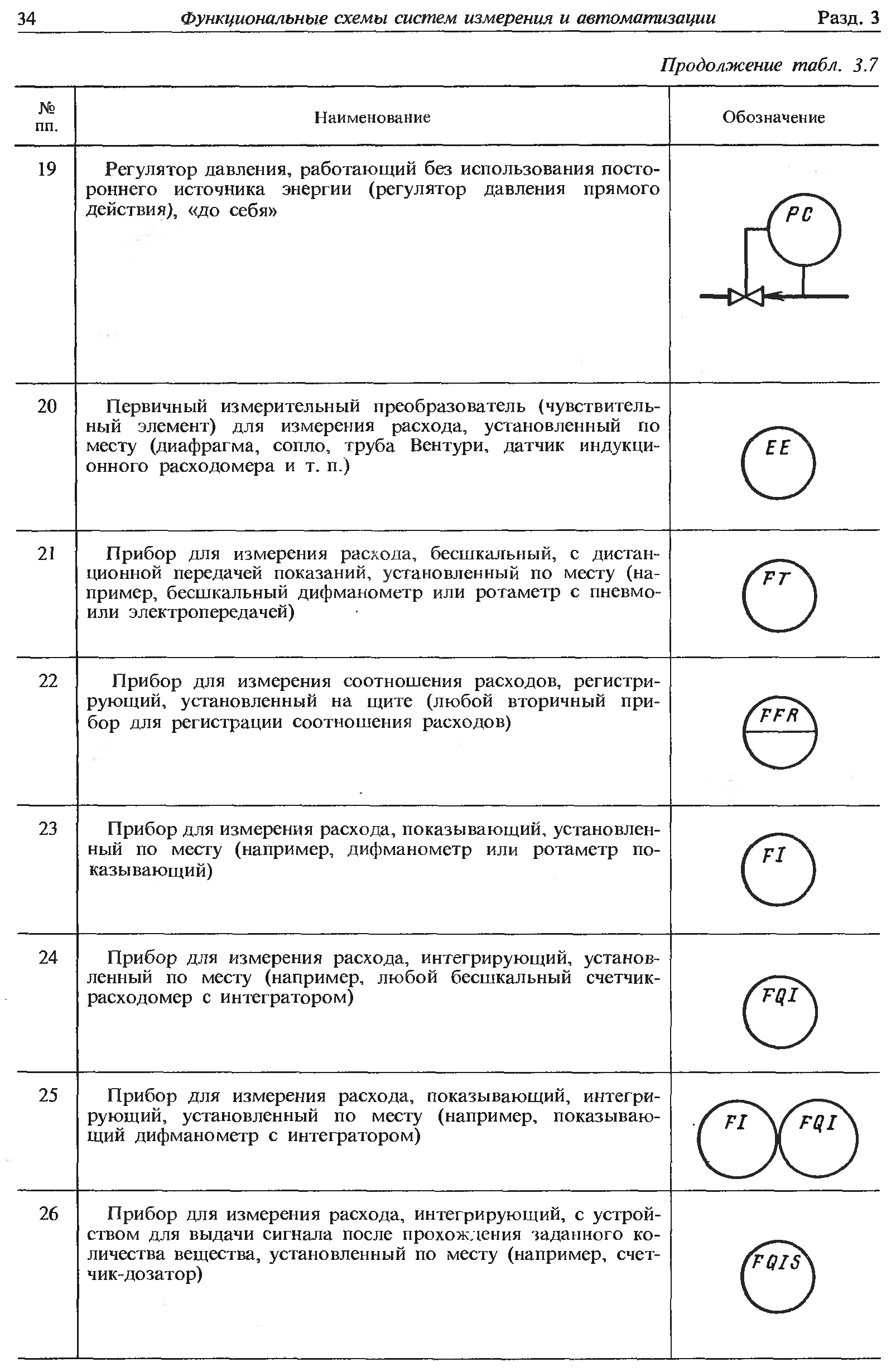

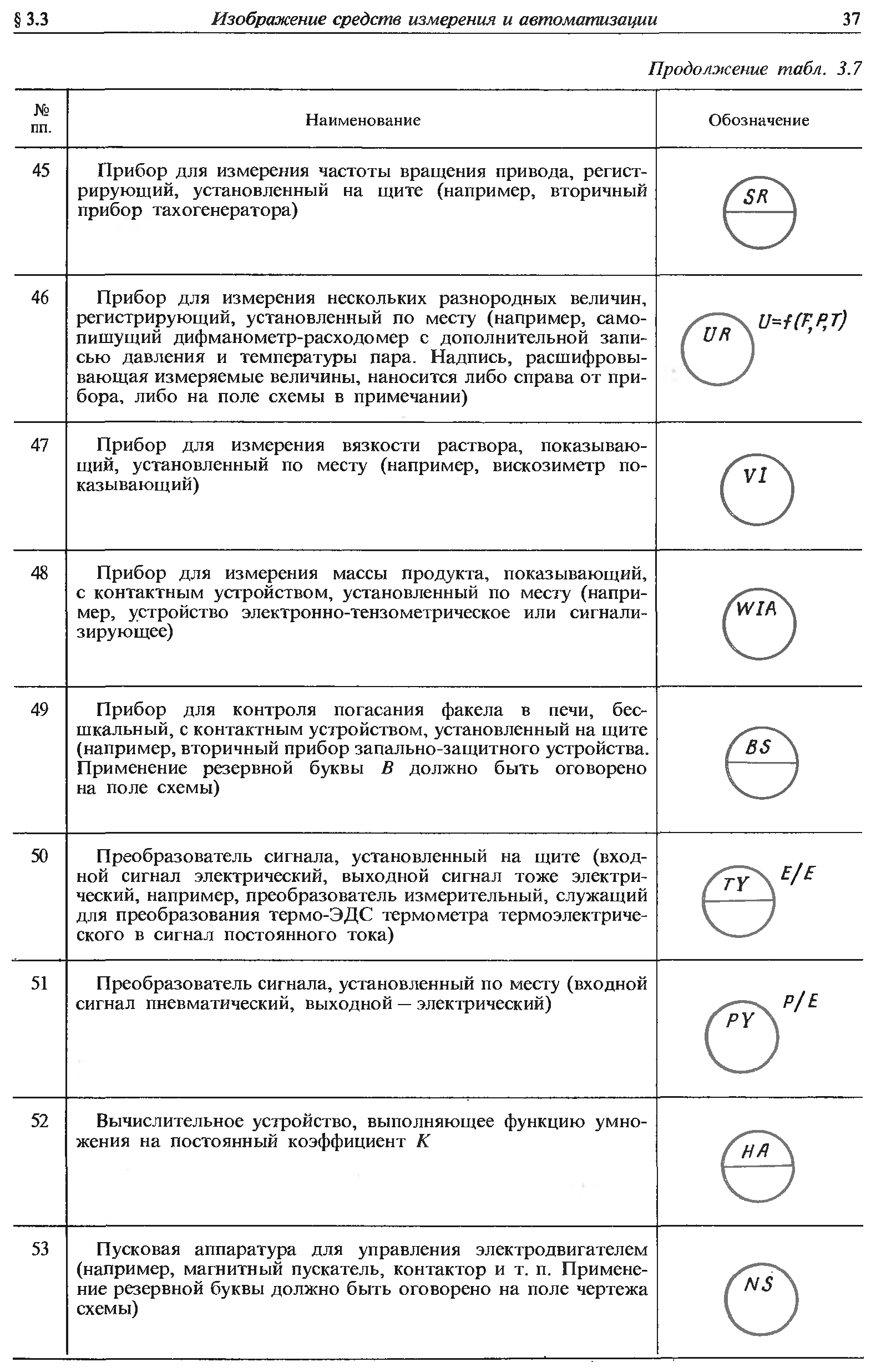

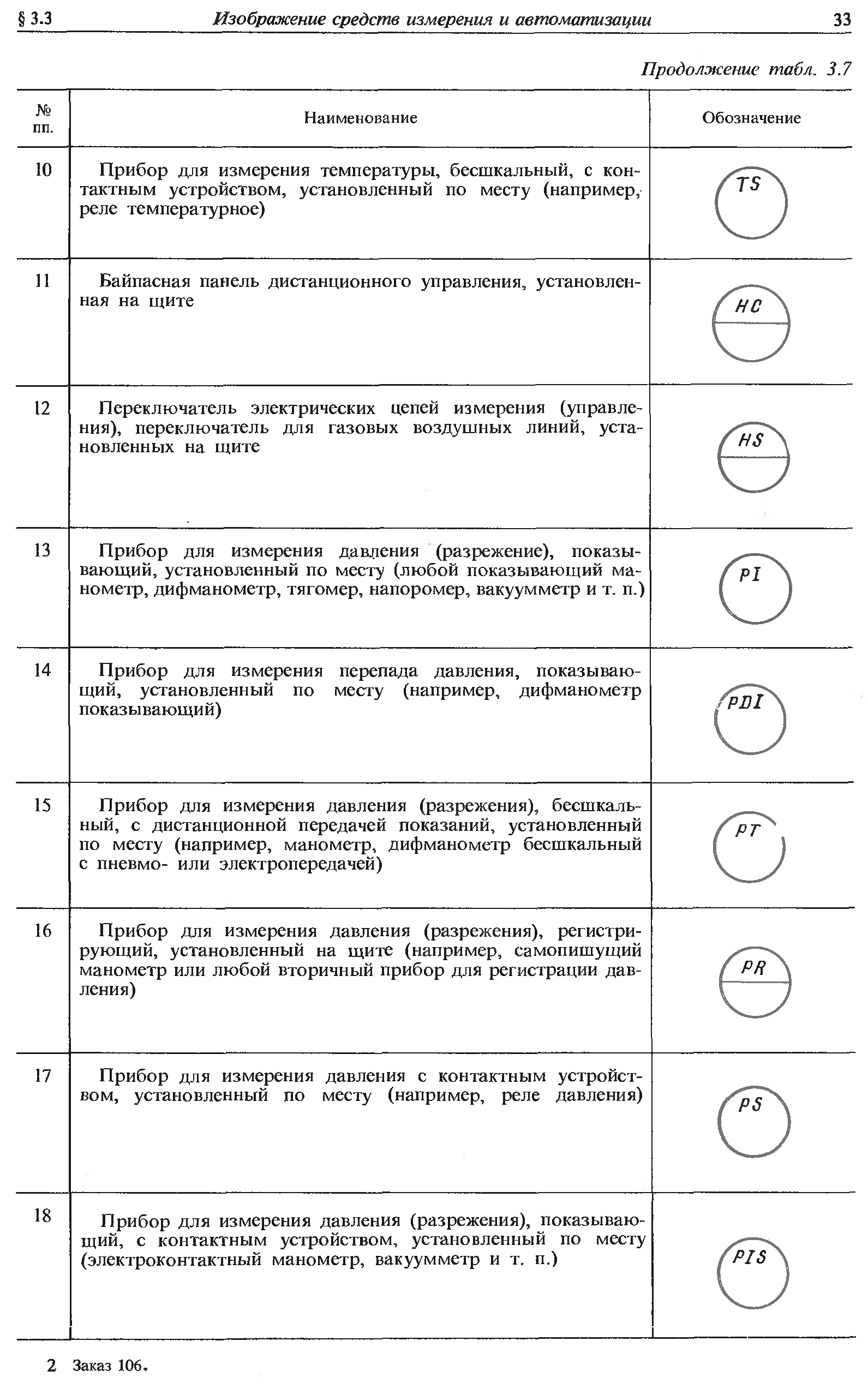

Примеры построения условных обозначений приведены в табл. 3.7.
Линии функциональных связей
Функциональные связи между технологическим оборудованием и средствами автоматизации показываются тонкими сплошными линиями. Это относится как к связям технологического оборудования с установленными на нём первичными преобразователями, так и к связям технологического оборудования со средствами автоматизации, установленными на щитах и пультах.
Каждая связь обозначается одной линией, независимо от числа проводов или труб, осуществляющих эту связь.
К условным обозначениям приборов и средств автоматизации линии связи допускается подводить с любой стороны, в том числе, сбоку и под углом.
Линии связи должны наноситься по кратчайшему расстоянию и проводиться с минимальным числом пересечений.
Допускается пересечение линиями связи изображений технологического оборудования и коммуникаций.
Не допускается пересечение линиями связи условных обозначений приборов и средств автоматизации.
Тема 9. Позиционные обозначения приборов и средств автоматизации
Всем приборам и средствам автоматизации, изображённым на функциональных схемах, присваиваются позиционные обозначения (позиции).
Позиционное обозначение состоит из двух символов, разделённых дефисом. Первый символ – цифра (арабская), показывающая номер функциональной группы к которой принадлежит данное средство автоматизации в соответствии с нумерацией в заявочной ведомости. Второй символ – цифра или русская строчная буква, которая показывает номер данного средства автоматизации в функциональной группе. Второй символ отсуствует на стадии проекта и появляется только в рабочей документации
Например, средства автоматизации в канале управления подачей сырья образуют функциональную группу номер 3:
3-1 датчик давления,
3-3 регистратор расхода,
3-5 регулирующий орган с исполнительным механизмом,
3-4 регулятором.
Позиционное обозначение средства автоматизации сохраняется одинаковым во всех материалах проекта.
Позиционные обозначения средств автоматизации, работающих отдельно (автономно), состоят только из одной цифры. Например, регулятор прямого действия, манометр, термометр и т.п.
Некоторым элементам функциональных групп позиционное обозначение может не присваиваться. К ним относятся:
1) отборные устройства;
2) приборы, входящие в состав технологического оборудования и поставляемые с ним комплектно;
3) регулирующие органы и исполнительные механизмы, входящие в данную систему управления, но заказанные и установленные в технологических частях проекта.
При определении границ каждой функциональной группы следует учитывать следующее обстоятельство. Если какой-нибудь прибор или регулятор связан с несколькими датчиками или получает дополнительное воздействие (например, корректирующий сигнал), то все элементы схемы, осуществляющие дополнительные функции, относятся к этой функциональной группе, на которую они оказывают воздействие.
