Тема 7. Изображение технологического оборудования и коммуникаций

Технологическое оборудование и коммуникации при разработке функциональных схем должны изображаться упрощённо, без указания технологических аппаратов и трубопроводов вспомогательного назначения. В то же время, несмотря на упрощения, технологическая схема должна давать ясное и чёткое представление о принципе её работы и о взаимодействии со средствами автоматизации.

Правила изображения технологического оборудования и коммуникаций

На технологических трубопроводах обычно показывают ту регулирующую и запорную аппаратуру, которая непосредственно участвует в контроле и управлении процессом.

Технологические аппараты и трубопроводы вспомогательного назначения показывают только в случаях, когда они механически соединяются и взаимодействуют со средствами автоматизации.

Около датчиков, отборных, приёмных и других подобных по назначению устройств следует указывать наменование того технологического оборудования, к которому они относятся.

Детали трубопроводов, арматура, теплотехнические и санитарно-технические устройства показываются условными обозначениями по ГОСТ 2.785-70 и по стандартам СПДС.

У изображения технологического оборудования, отдельных его элементов и трубопроводов следует давать соотвествующие пояснительные надписи. В них указывать наименование технологического оборудования, его номер и другую наиболее существенную информацию. Необходимо также показывать стрелками направления потоков. Отдельные агрегаты и установки технологического оборудования, расположенные физически рядом, допускается на схеме разносить на расстояние друг от друга. При этом, соотвествующими надписями следует отмечать их взаимосвязь.

На трубопроводах, на которых предусматривается установка отборных устройств и регулирующих органов, указывают диаметры условных проходов.

Условные цифровые обозначения технологических коммуникаций

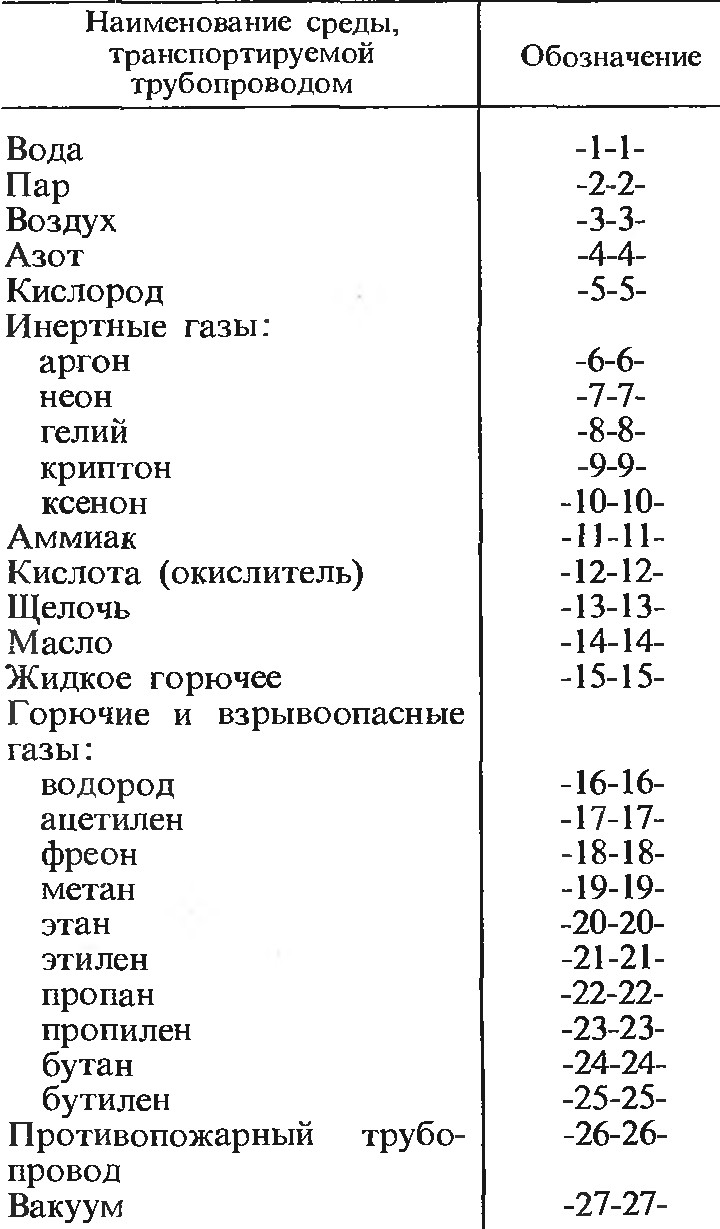

Технологические коммуникации и трубопроводы жидкостей и газов изображаются условными цифровыми обозначениями в соотвествии с ГОСТ 2.784-70 как показано в таблице 3.1. Для более детального указания характера среды к цифровому обозначению может добавляться буквенный индекс, например вода чистая – 1ч, пар перегретый – 2п, пар насыщенный – 2н и т.п.

Для обозначения жидкостей и газов, не предусмотренных в табл.3.1, допускается применять другие цифры, но обязательно поясняя новые цифровые условные обозначения.

Если обозначения трубопрооводов на технологических чертежах не стандартизированы, то на функциональных схемах автоматизации следует применять условные обозначения принятые в технологических схемах.

Тема 8. Изображение средств измерения и автоматизации

Приборы, средства автоматизации, электрические устройства и элементы вычислительной техники на функциональных схемах автоматизации показывают в соответствии с ГОСТ 21.404-85.

При отсутствии в стандартах необходимых изображений разрешается применять нестандартные изображения. Нестандартные изображения следует выполнять на основании характерных признаков изображаемых устройств.

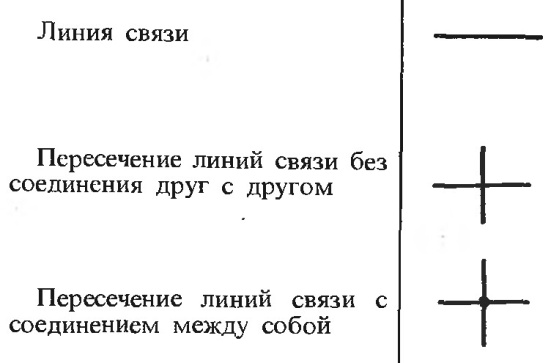

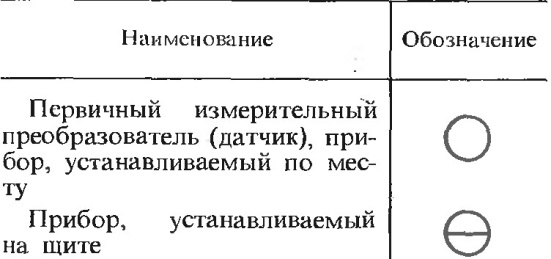

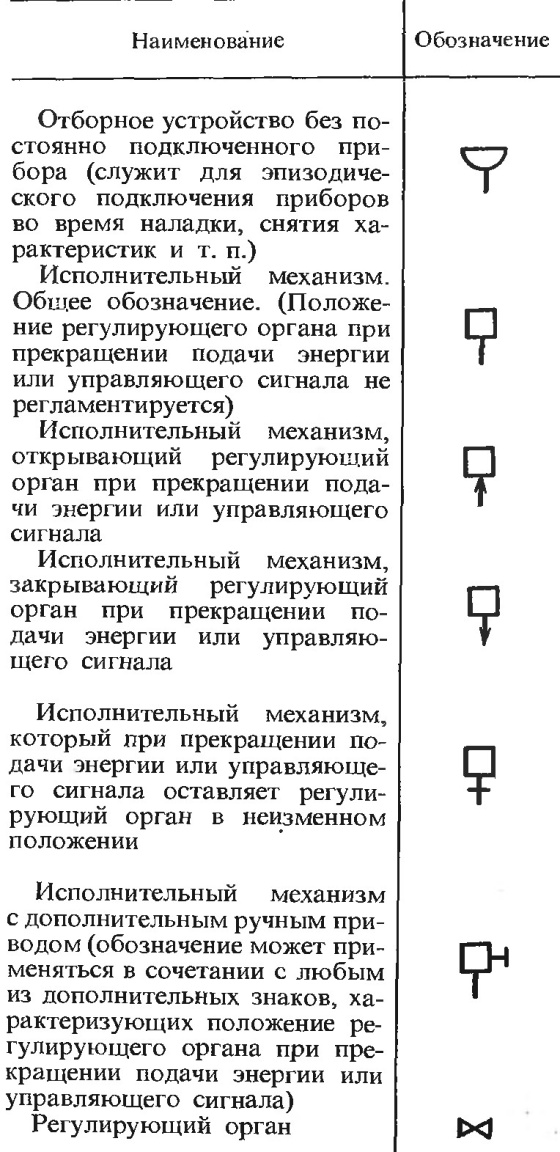

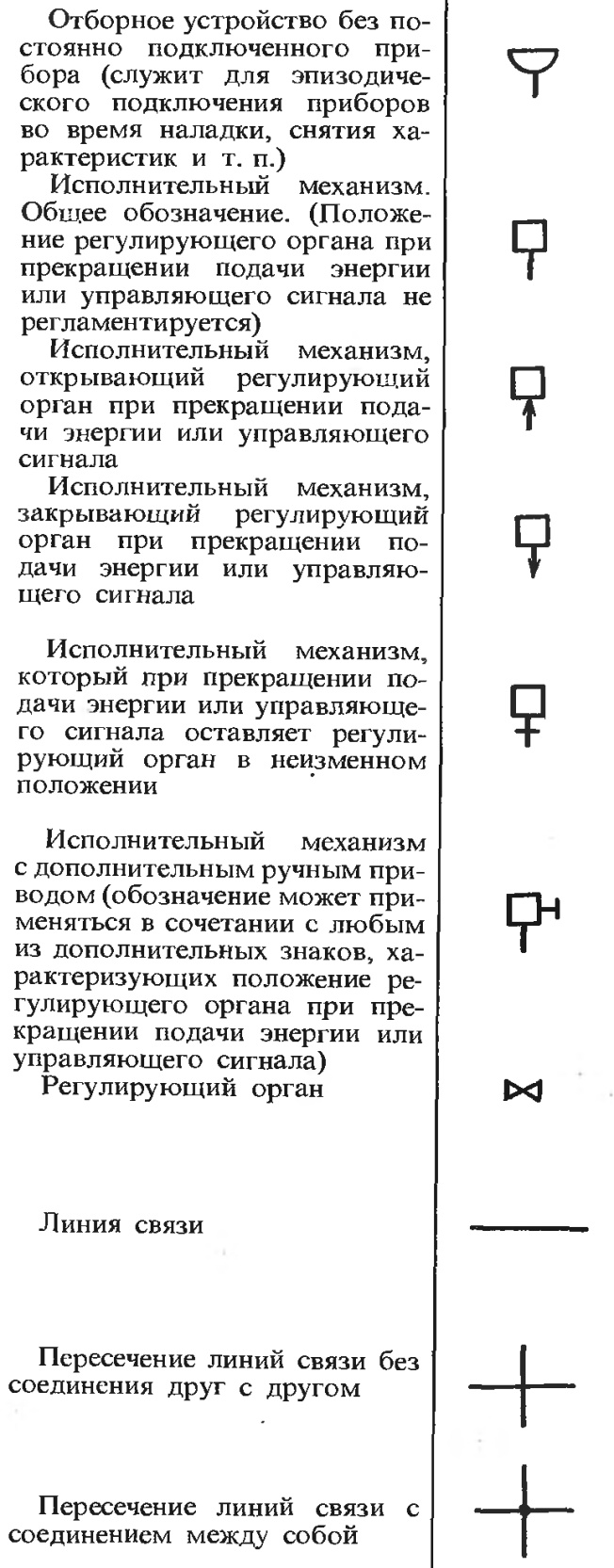

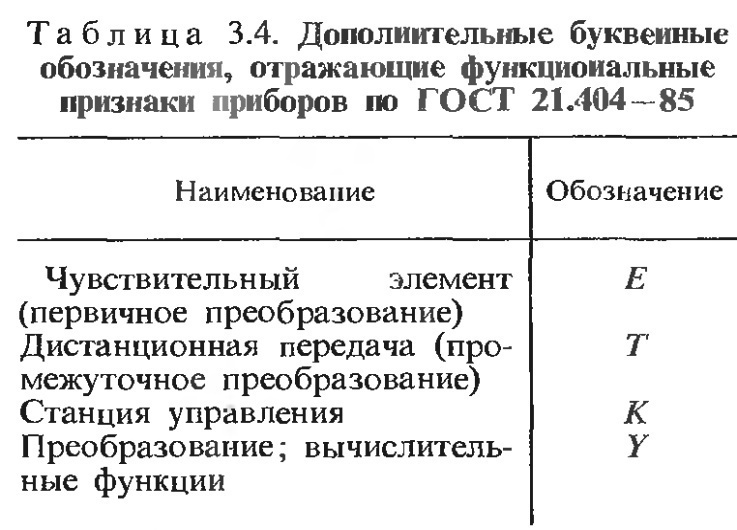

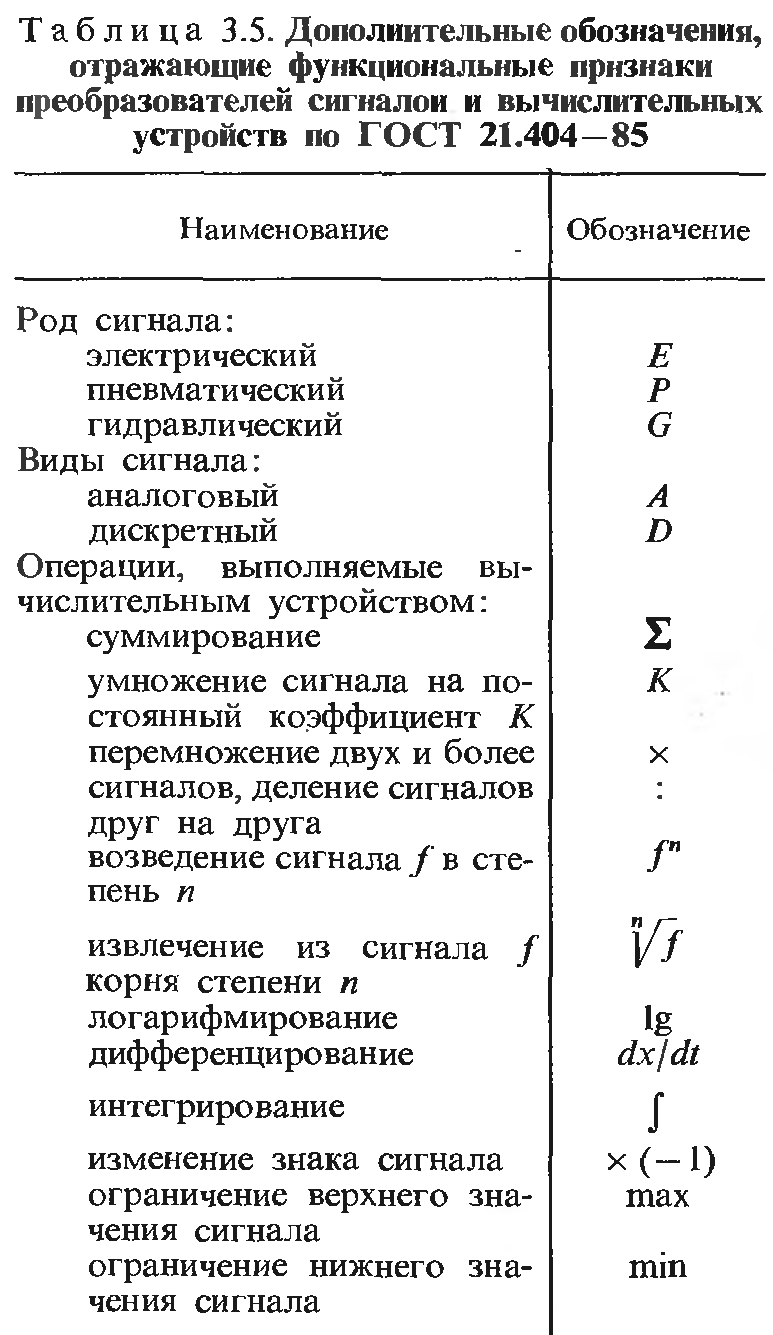

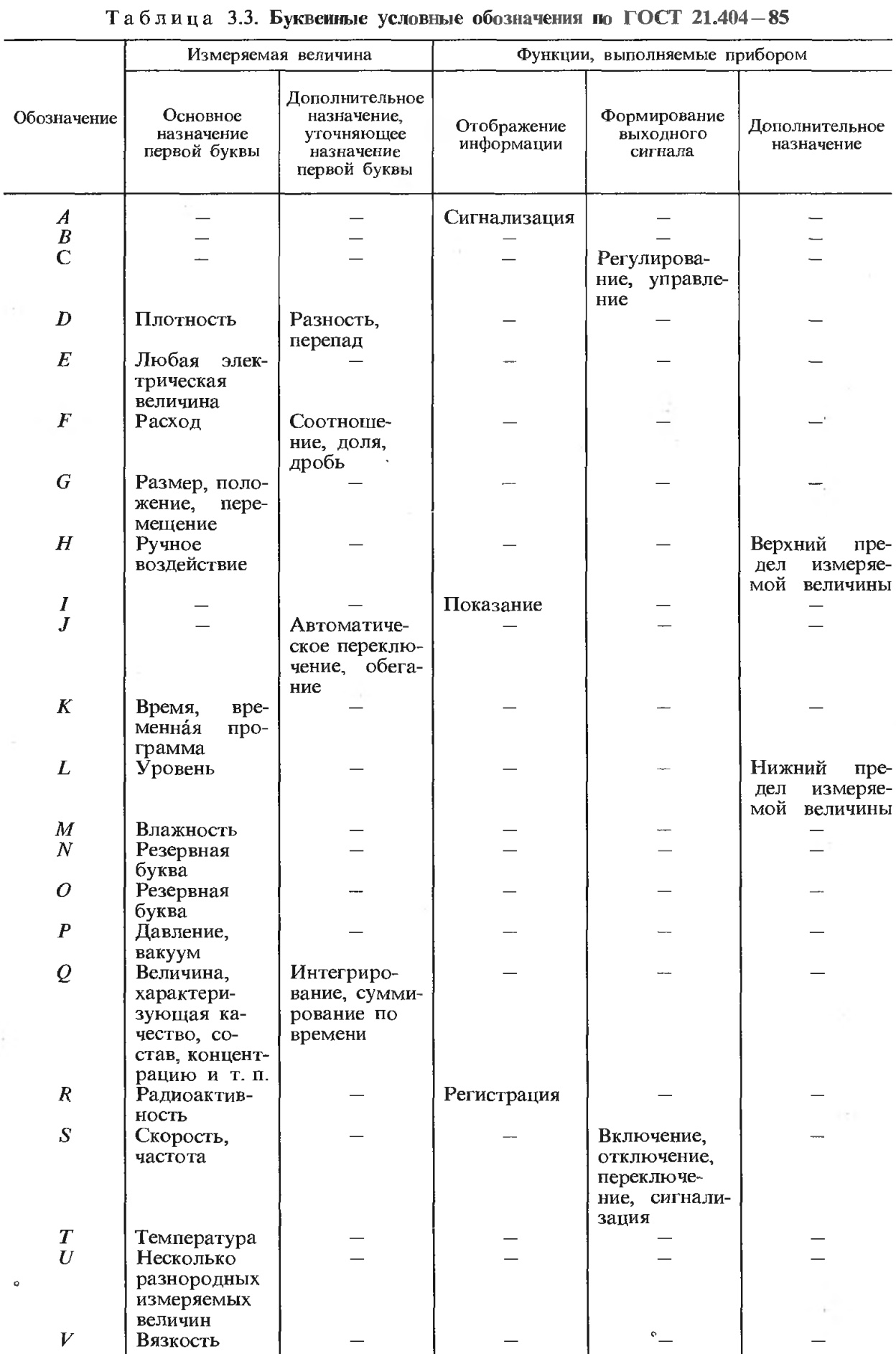

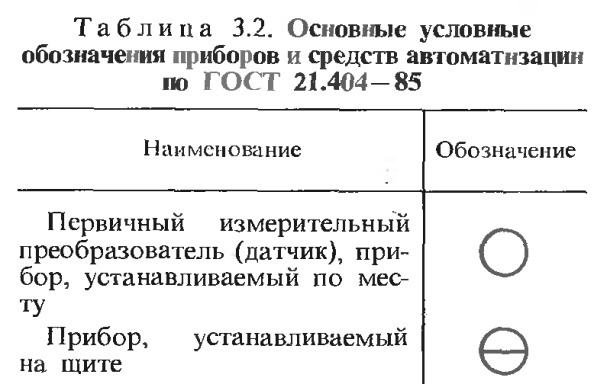

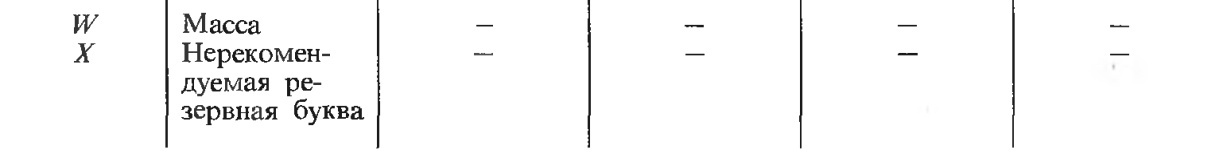

ГОСТ 21.404-85 предусматривает систему построения графических и буквенных условных обозначений в соответствии с функциональными признаками, выполнямыми приборами. Основные условные обозначения приведены в табл.3.2, а буквенные обозначения – в табл.3.3. Дополнительные буквенные обозначения приведены в табл.3.4, 3.5.

В стандарте предусмотрено два способа построения условных обозначений:

• упрощённый;

• развёрнутый.

Для упрощённого способа построения достаточно условного обозначения и буквенного обозначения по таблицам 3.2. и 3.3. Они считаются основными обозначениями.

Развёрнутый способ построения может быть выполнен путём комбинированного применения основных и дополнительных обозначений, согласно табл. 3.4 и 3.5.

Сложные приборы, выполняющие несколько функций, допускается изображать несколькими окружностями, примыкающими друг к другу.

Методика построения условных графических обозначений для упрощённого и развенутого способов является общей.

В верхней части окружности условного обозначения наносятся буквенные обозначения измеряемой величины и функционального признака прибора.

В нижней части части окружности наносится позиционное обозначение (цифровое или буквенно-цифровое), служащее для нумерации комплекта измерения или регулирования. Этого достаточно для упрощённого способа. При развернутом способе в нижней части части окружности наносится обозначение для нумерации отдельных элементов комплекта.

Порядок расположения буквенных обозначений в верхней части (слева направо) должен быть следующим:

1) обозначение основной измеряемой величины;

2) обозначение, уточняющее (если необходимо) основную измеряемую величину;

3) обозначение функционального признака прибора.

Функциональные признаки прибора, если их несколько, также располагаются в определённом порядке.

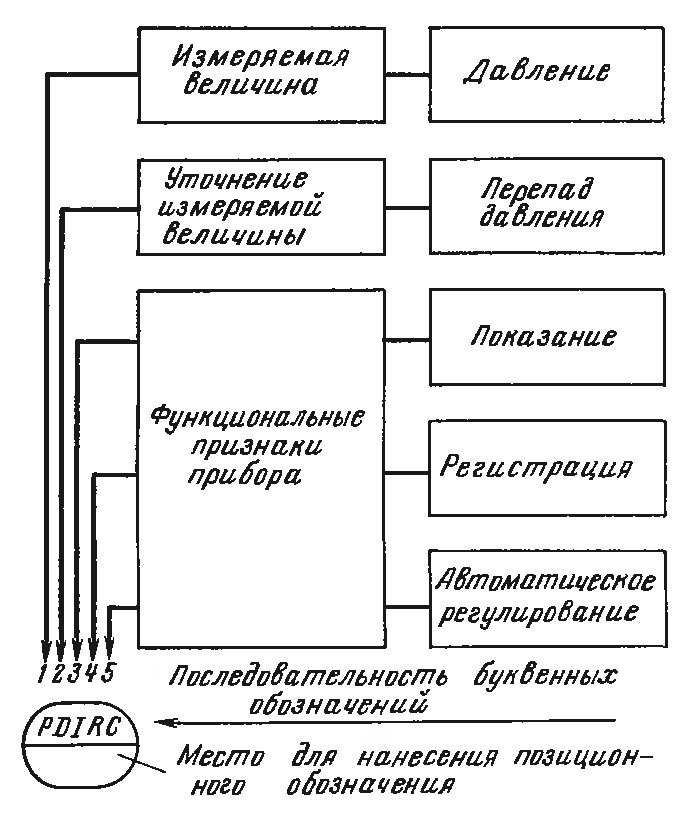

Пример построения условного обозначения прибора для измерения, регистрации и автоматичекого регулирования перепада давления приведён на рис.3.1.

Рис. 3.1. Пример построения обозначения прибора для измерения, регистрации и автоматического регулирования перепада давления

При построении условных обозначений приборов следует указывать не все функциональные признаки прибора, а лишь те, которые используются в данной схеме. Так, например, если у показывающих и самопишущих приборов функция "показание" не используется, то при их обозначении следует писать TR вместо TIR, PR вместо PIR.

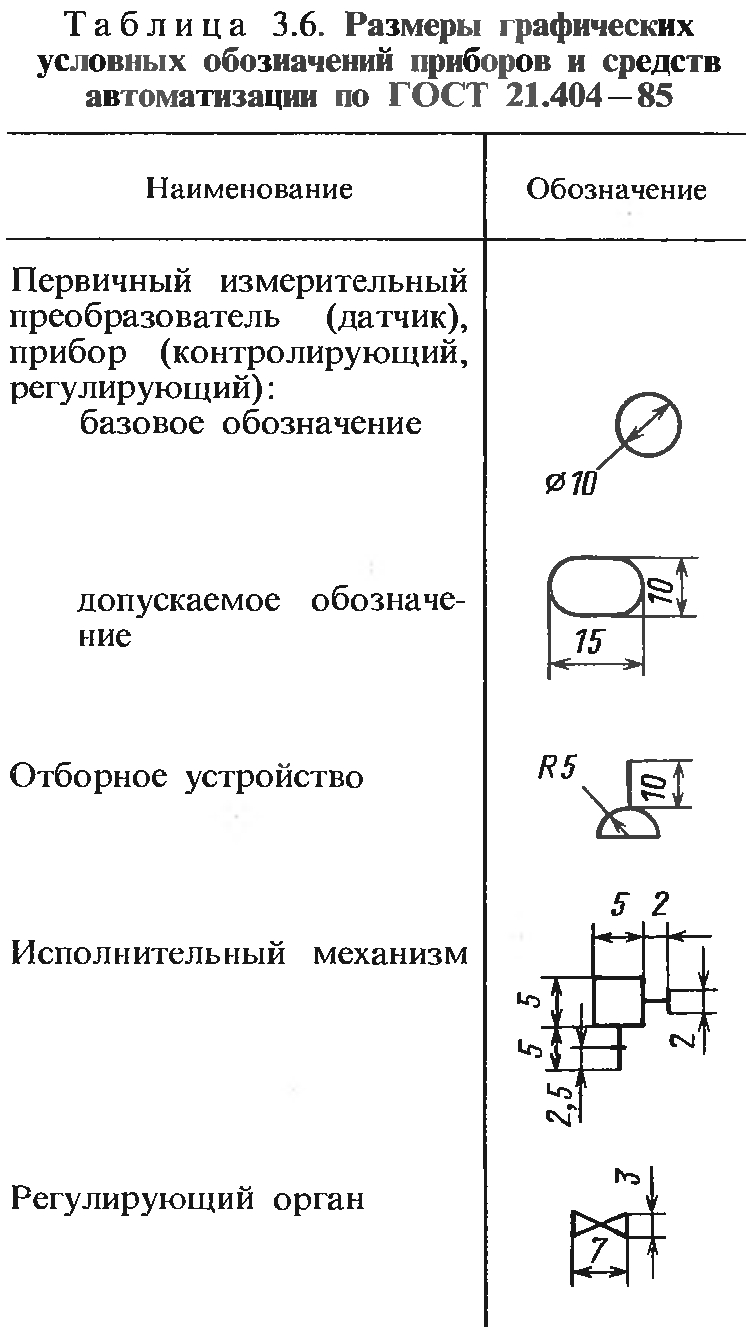

Размеры условных графических обозначений по ГОСТ 21.404-85 приведены в табл.3.6.

Условные графические обозначения должны выполняться линиями толщиной 0,5-0,6 мм. Горизонтальная разделительная черта внутри обозначения и линии связи должны выполняться линиями толщиной 0,2-0,3 мм.

В обоснованных случаях для первичных преобразователей и приборов допускается вместо окружности применять обозначения в виде эллипса.
