1.1.3 Діркова провідність напівпровідників
Цей тип провідності здійснюється завдяки введенню у
4-валентний НП 3-валентних атомів гелію Ga або індію In. У домішкових атомів не вистачає одного електрона для створення ковалентного звязку, і нестача може бути компенсована за допомогою електрона, звільненого внаслідок розриву ковалентного звязку у
4-валентному атомі кристалічної решітки. Домішки такого типу називаються акцепторними (лат. acceptor – той, що отримує), бо вони отримують електрони, вирвані з валентної зони. При цьому у ВЗ створюється вільний рівень – дірка (рисунок 1.5а,б).
Оскільки поява дірок у ВЗ для акцепторного НП здебільшого не супроводжується збільшенням числа електронів у ЗП, то дірок у НП стає набагато більше. Дірки у такому НП є основними носіями, електрони, кількість яких у кристалі незначна, є неосновними носіями. Енергія активації акцепторів WА=(0,04…0,16) еВ для кремнію, WА=(0,01…0,12) еВ для германію. Акцепторний НП називають напівпровідником р-типу.
Концентрацію дірок у акцепторному НП знаходять за формулою
,
(1.3)
де NА – концентрація атомів акцепторних домішок;
Рі – власна концентрація дірок, Рі= Nі.
а) б)

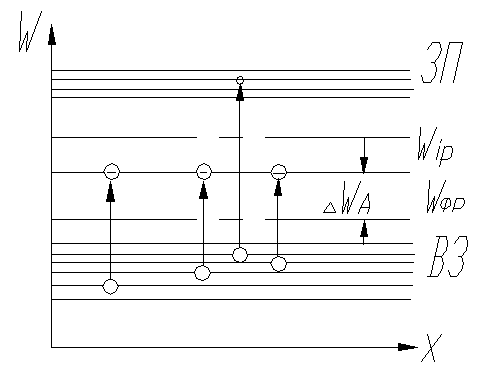

Рисунок 1.5 – Механізм діркової провідності НП: а – схема кристалічної решітки; б – енергетична діаграма
Рівень Фермі в акцепторному НП зміщується у нижню половину ЗЗ, причому його енергетична відстань від ВЗ зменшується зі збільшенням концентрації акцепторів NА.
Існує загальна закономірність для домішкових напівпровідників
.
(1.4)
З (1.4) можна зробити висновок: введення в НП домішок приводить до збільшення концентрації носіїв заряду одного знака і до пропорційного зменшення концентрації інших носіїв завдяки зростанню ймовірності їх рекомбінації.
1.1.4 Види струмів у напівпровідниках
У напівпровідниках розрізняють дрейфовий та дифузійний струми.
Причиною
дрейфового струму є дія на НП електричного
поля. Внаслідок зіткнення носіїв, що
рухаються під дією електричного поля,
з атомами решітки їх рух має уривчастий
характер. Цей рух характеризується
рухомістю
,
(1.7)
де
-
середня швидкість носія;
Е - напруженість електричного поля.
Звичайно
рухомість у електронів вища, ніж у дірок
(
).
Ця величина залежить від температури
(з підвищенням температури рухливість
зменшується внаслідок того, що зростає
хаотичність руху носіїв, як це показано
на рисунку 1.7), а також від концентрації
домішок.
Рисунок
1.7
– Залежність
рухомостей електронів
та
дірок
від
температури
Як
правило у розрахунках беруть наступні
значення рухливостей носіїв при Т=300К:
для германію
=3900см
/В
с,
=1900см
/В
с, для кремнію
=1350см
/В
с,
=430см
/В
с.
Густина електричного струму у НП
,
(1.8)
де
Кл
– заряд електрона;
-
концентрація електронів;
-
середня швидкість електронів.
Густина діркового струму за аналогією до
.
(1.8’)
Загальна густина струму через НП під дією електричного поля
.
(1.9)
Враховуючи вираз /1.7/, одержуємо
-
(1.10)
закон Ома у диференційній формі.
-
загальна питома провідність
напівпровідника.
У
донорному НП
,
отже загальна питома провідність цілком
визначена електронною провідністю
.
В
акцепторному НП
,
і отже
.
Незважаючи на те, що з підвищенням температури рухомість носіїв зменшується, зростання концентрації вільних носіїв унаслідок розриву ковалентних зв’язків відбувається швидше, і це приводить до зростання електропровідності НП.
Причиною дифузійного струму у НП є нерівномірний розподіл концентрації носіїв уздовж кристала. Якщо n=n(x) і p=p(x), тобто концентрації носіїв є функціями координати х, то носії рухатимуться з області, де концентрація носіїв вища, до області, де концентрація їх нижча.
Густина дифузійного струму у НП:
електронного
,
(1.11)
діркового
,
(1.11’)
де
,
– градієнти концентрації відповідно
електронів та дірок;
,
– коефіцієнти дифузій відповідно
електронів та дірок.
Знак “–” у виразі (1.11’) означає, що дірковий струм має напрям, протилежний напряму електронного струму.
Градієнт концентрації носіїв уздовж осі х показує ступінь нерівномірності розподілу носіїв у цьому напрямі.
