14.2 Випромінюючі діоди
Напівпровідниковий випромінюючий діод (світлодіод) – це напівпровідниковий прилад з одним або кількома електричними переходами, призначений для безпосереднього перетворення електричної енергії в енергію некогерентного світлового випромінювання.
Відповідно до ГОСТ 10862-72 першим елементом позначення світлодіодів є буква або цифра, що вказує на матеріал виготовлення /Ф/1/ - арсенід галію/, другим елементом є буква “Л”. Значення третього елемента позначення світлодіодів такі: 1 – діод інфрачервоного діапазону; 2 – оптичного діапазону; 3 – діод з яскравістю свічення менше 500 Кд/м ; 4 – з яскравістю, більшою за 500 Кд/м . 4-й, 5-й і
6-й елемент позначення – такі самі, як у звичайних діодів.
Основний
фізичний процес світлодіодів – це
випромінювальна рекомбінація у базі,
ймовірність якої зростає при підвищенні
концентрації неосновних нерівноважних
носіїв, тобто при прямому ввімкненні
p-n
– переходу.
Ця рекомбінація, на відміну від
невипромінювальної, супроводжується
виділенням енергії у вигляді квантів
світла. Для виготовлення світлодіодів
застосовують матеріали з малою
ймовірністю невипромінювальної
рекомбінації (наприклад, сполуки InSb,
GaSb,
GaAs,
GaP,
InP,
SiC
тощо). Свічення збуджується в інфрачервоному
і видимому діапазонах за допомогою
змінного або постійного струму при
напрузі
,
де
(порогова напруга дорівнює контактній
різниці потенціалів. Будова світлодіода
показана на рисунку 14.1.

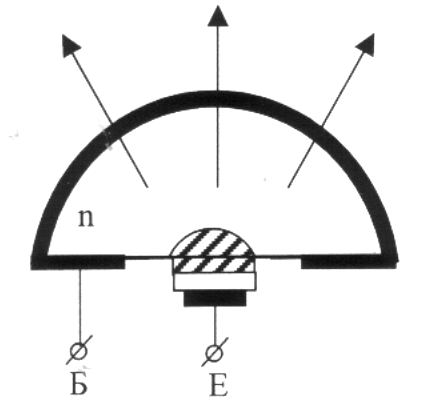

Рисунок 14.1 – Будова світлодіода
З метою підвищення ККД (зменшення відбиття) випромінююча поверхня виконується у формі напівсфери. Яскравість свічення майже лінійно залежить від струму через світлодіод (рисунок 14.2).

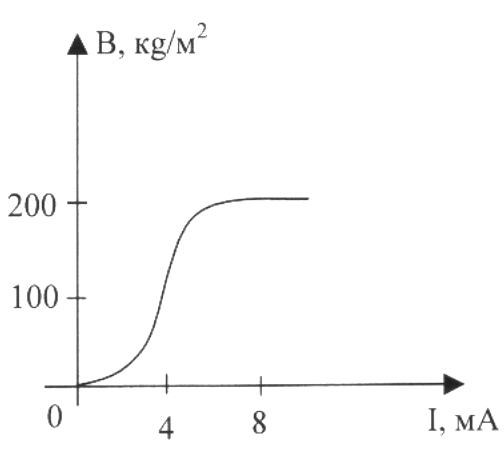

Рисунок 14.2 – Яскравісна характеристика світлодіода
Колір свічення залежить від матеріалу виготовлення (ширини забороненої зони, природи центрів рекомбінації тощо). Чим більша ширина забороненої зони, тим менша довжина хвилі світлового випромінювання. Так, суміш GaAs і GaP дає червоне свічення, карбід кремнію SiC – червоно-оранжеве або жовте. Суміш GaP та InP – жовте або жовто-зелене свічення.
Використовуються світлодіоди з перестроюваним кольором свічення (рисунок 14.3), які мають два p-n – переходи, утворені різними домішками. Це забезпечує генерування одним переходом зеленого світла, а другим – червоного.

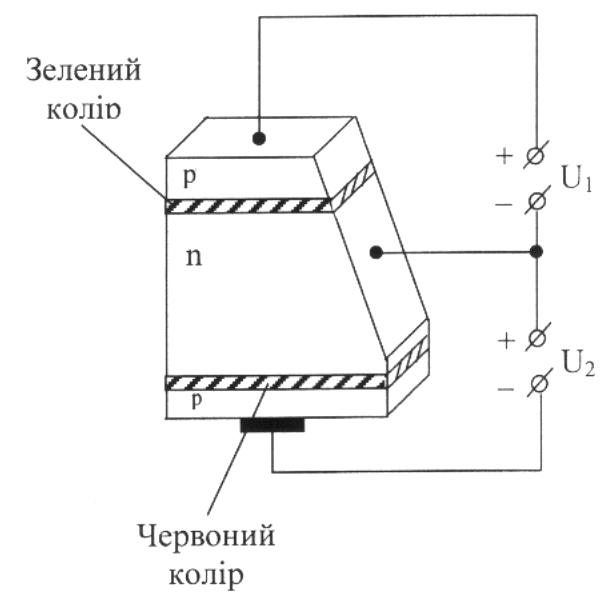

Рисунок 14.3 – Структура світлодіода з перестроюваним кольором свічення
Регулюванням струмів через переходи можна змінювати колір свічення. Світлодіоди широко використовуються для світлової інжекції в різноманітних електронних пристроях. Переваги інжекції на світлодіодах – яскраве й чисте свічення, зручність керування, економність, довговічність тощо.
Крім окремих світлодіодів, у напівпровідникових індикаторах застосовують дві основні конфігурації висвічуваних елементів:
семисегментна та матрична (рисунок 14.4).
а) б)

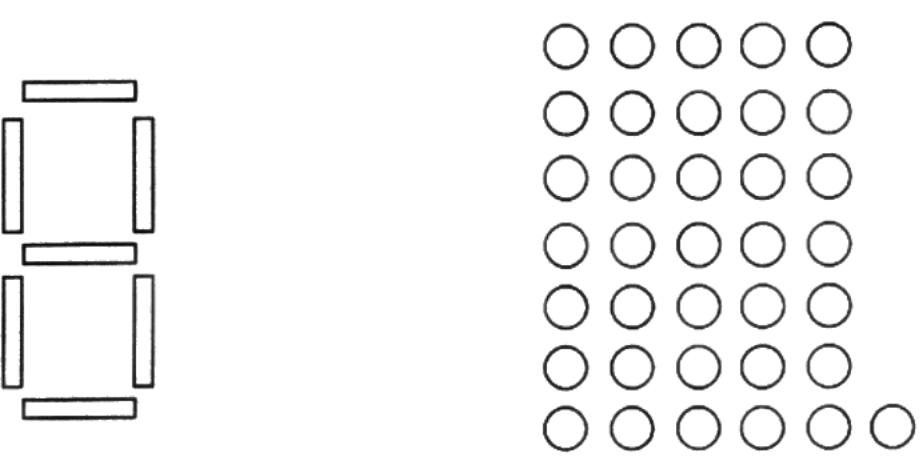

Рисунок 14.4 – Варіанти висвічуваних за допомогою світлодіодів елементів: а – семисегментна конфігурація: б – матрична конфігурація
Сегментна конфігурація складається з 7 прямокутних напівпровідникових пластин, елементарні ділянки яких являють собою світлодіоди. Така конфігурація дозволяє відтворювати всі десять цифр і кілька букв. Матрична конфігурація складається з комірок, кожна з яких має 36 (7х5 1) точок і дозволяє відтворювати всі цифри, букви, знаки стандартного коду для обміну інформацією.
