10.3 Одноперехідний транзистор
Одноперехідний
транзистор, або двобазовий діод (рисунок
10.10),
- це біполярний прилад, що працює в
режимі перемикання.
перехід,
що відокремлює високолеговану область
емітера від низьколегованої базової
області, розділяє останню на дві частини:
нижню з довжиною
і верхню базу з довжиною
.
Струм емітера при прямому вмиканні
цього переходу містить здебільшого
лише діркову складову, і тому перехід
називають інжектором. Принцип дії
приладу грунтується на зміні об’ємного
опору бази під час інжекції.

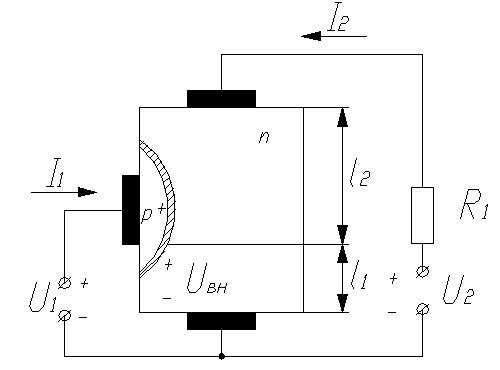

Рисунок 10.10 – Будова одноперехідного транзистора
На омічні
контакти верхньої і нижньої баз подається
напруга, що викликає проходження через
прилад струму
.
Цей струм створює на опорі нижньої бази
спад напруги
,
яке містить
перехід
у зворотному напрямі. Через закритий
перехід тече його зворотний струм
(рисунок 10.10).
При прикладенні до входу транзистора
напруга
перехід не відкривається, і малий струм
залишається практично незмінним.
Транзистор перебуває в закритому стані.
При
перехід вмикається прямо, і починається
інжекція дірок до баз, унаслідок чого
їх опори зменшуються. Це приводить до
зменшення спаду напруги
,
подальшого відкривання переходу,
збільшення струму
,
подальшого зменшення опорів баз і т.д.
Починається
лавинний процес перемикання транзистора,
що супроводжується збільшенням
ємітерного струму
і зменшенням спаду напруги між емітером
і нижньою базою (
).

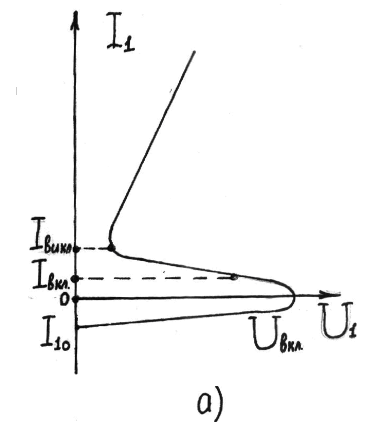

На вхідній статичній характеристиці
виникає ділянка з негативним диференційним
опором (рисунок 10.11,
а). Внаслідок процесу перемикання
транзистор переходить до відкритого
стану. В цьому стані прилад перебуватиме
доти, поки інжекція дірок через перехід
буде підтримувати в базі надлишкову
концентрацію носіїв, тобто поки струм
буде більшим за величину
вимкн
(рисунок 10.11,
а).

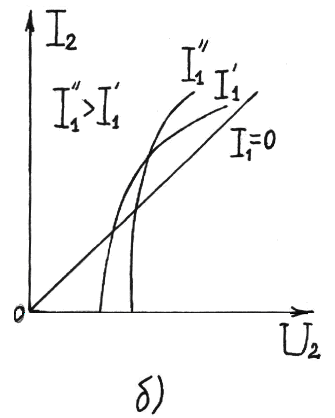

На
рисунку 10.11,б
показано вихідні характеристики
одноперехідного транзистора
.
При
=0
вихідна характеристика лінійна, бо
прилад поводить себе як звичайний
резистор. При
>0
вихідні характеристики набирають
нелінійного характеру, оскільки
результуюча напруга на переході
змінюються при зміні вихідного струму
.
Рисунок 10.11 – Вхідна (а) і вихідна (б) статичні характеристики одноперехідного транзистора
Одноперехідні транзистори використовують у різноманітних імпульсних схемах (генератори релаксаційних коливань, підсилювачі тощо).
10.4 Високочастотні малопотужні транзистори
Як відомо з п.10.1, частотний діапазон БТ має задовольнити вимогу , з якої випливає, що для роботи на високих частотах БТ повинен мати малий розподільний опір бази і малу бар’єрну ємність КП .
При виготовленні високочастотних транзисторів сплавний спосіб не застосовують, оскільки він не дозволяє отримати вузьку базу (малий опір ) і малу площу переходів. Тому такі транзистори виготовляють за технологією дифузійного введення домішок. Глибина проникнення атомів домішок у напівпровідниковий кристал залежить від тривалості процесу дифузії та виду дифундуючих домішок.
При цьому в кристалі створюється нерівномірний розподіл домішок від поверхні до глибини. Це сприяє збільшенню концентрації домішок у базі біля ЕП і, як наслідок, зменшенню . Відносне зменшення концентрації домішок біля КП приводить до зменшення його бар’єрної ємності за рахунок розширення переходу в бік бази, а також до збільшення пробивної напруги колектора.
Прикладом транзисторів, виготовлених за дифузійною технологією, є дрейфові транзистори. У базах транзисторів створюється експоненціальний розподіл донорних домішок, що зменшується від емітера до колектора (рисунок 10.12).
У наслідок іонізації атомів домішок у базі виникає так зване вбудоване електричне поле, спрямоване від емітера до колектора. Це поле збільшує швидкість руху через базу. Завдяки цьому усувається істотний недолік сплавних транзисторів з точки зору частотних властивостей, тобто зменшується час прольоту дірок через базу. Ємність КП у таких транзисторах мала, тому що він має велику товщину.

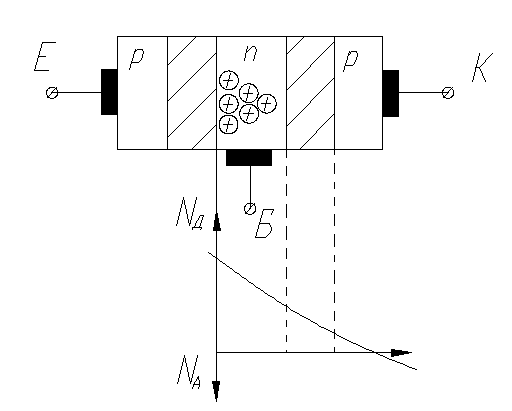

Рисунок 10.12 – Розподіл концентрації донорних домішок у базі дрейфового БТ
Існують також дифузійно-сплавні транзистори, в яких області колектора і бази виготовляють шляхом дифузії домішок, а ЕП – вплавленням домішок. Розподіл концентрації донорів у базі таких транзисторів подібний до розподілу домішок у базі дрейфового транзистора. Різновидом таких транзисторів є меза - транзистор зі столоподібною структурою (рисунок 10.13).
Рисунок 10.13 – Структура меза - транзистора
Поширеним сучасним способом виготовлення високочастотних транзисторів є так звана планарна технологія, яка розглядатиметься докладно у курсі мікроелектроніки.
