Суэп. Практика. Содержание

1.1 Электрические схемы 3

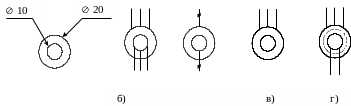

1.2 Условно-графические и буквенно-цифровые обозначения, применяемые в системах АЭП 4

1.3 Пуск ДПТ в одну ступень 8

1.4 Динамические процессы при пуске ДПТ в одну ступень 12

1.5 Динамическое торможение 17

1.6 Реверс. Торможение противовключением 21

2.1 Электрические схемы 26

2.1.1 Электропривод конвейера. Схема электрическая принципиальная 26

1 Панель управления. Схема расположения. Общий вид (Рисунок 25) 26

2 Схема внутренних соединений монтажная 26

3 Электропривод конвейера: схема внешних соединений (схема подключения) 27

2.1 Тиристорный преобразователь ТЕ8-320-5 28

4 Схема одного канала СИФУ (принципиальная) 29

5 Обобщенная принципиальна схема системы возбуждения мощного СД 31

Электрические схемы

Виды электрических схем:

- функциональные;

- структурные;

- принципиальные;

- монтажные;

- схемы подключения;

- схемы размещения;

- общие;

- комбинированные.

Описание электрических схем:

а) назначение;

б) изображение;

в) где и когда применяется.

Ф ункциональная схема показывает функциональный состав системы, дает наглядное представление о протекающих в системе процессах. Ряд элементов изображается прямоугольником, но обязательно должны быть элементы, изображенные по ЕСКД.

Пример функциональной схемы представлен на рисунке 1. Функциональная схема применяется для изучения принципа работы.

Р исунок 1

Структурная схема, как и функциональная, показывает функциональный состав и отражает связи между законченными узлами (Рисунок 2). Применяется для синтеза и анализа системы.

Рисунок 2

Принципиальная схема показывает полный состав всех элементов. Все элементы изображаются в соответствии с условно-графическими обозначениями. Главное требование – должна быть наглядна цепь протекания тока; для этого применяется разнесенный принцип построения схемы. Силовая часть выделяется утолщенными линиями. Принципиальная схема является основой для построения последующих схем, по ней составляется перечень элементов.

Монтажные определяют действительное положение элементов на панели, в плате, а также провода и кабели, с помощью которых выполнены соединения между элементами. Бывают внутренние и внешние монтажные схемы. На внутренних монтажных схемах элементы изображаются в соответствии с их геометрией расположения. Применяется при изготовлении устройства. По монтажной схеме определяют длину проводов, с помощью которых все подключают.

Схемы подключения показывают соединения между законченными узлами системы АЭП (Рисунок 3).

Р исунок 3
