Зведена таблиця розрахунку тепловтрат приміщень будівлі
№ приміщення |
Найменування приміщення і
|
Характеристика огороджувальних конструкцій |
|
Додаткові тепловтрати |
,
|
||||||||
позначення |
орієнтація |
Розмір
|
,
|
,
|
|
|
на орієнтацію |
на висотність |
1+Σβ |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблиця 5
Додаткові втрати теплоти
Чинник, яким обумовлені додаткові втрати теплоти |
Огорожі, при розрахунку яких враховуються додаткові втрати теплоти |
β |
1 |
2 |
3 |
Вітер з швидкістю* до 5 м/с |
Орієнтовані на напрями, звідки дме вітер в січні з повторюваністю* не менше 15% |
0,05 |
Вітер з швидкістю* 5 м/с і більше |
0,10 |
|
Висотність будівель: |
|
|
будівлі висотою 10 -15 поверхів |
Огорожі першого і другого поверхів |
0,10 |
Огорожі третього поверху |
0,05 |
|
Будівлі висотою 16 поверхів і вище |
Огорожі першого і другого поверхів |
0,20 |
Огорожі третього поверху |
0,15 |
|
Огорожі четвертого поверху |
0,10 |
Примітка: швидкість в січні згідно СНіП 2.01.01-82 «Строительная климатология и геофизика» Додаток 4 Напрям і швидкість вітру
Таблиця 6
Напрям та швидкість вітру
Республіка, край, область, пункт |
Повторюваність напрямку вітру (чисельник), %, середня швидкість вітру по напрямкам (знаменник), м/с, повторюваність штилів, максимальна та мінімальна швидкість вітру, м/с |
|||||||||
січень |
Максимальна з середніх швидкостей по румбам за січень |
|||||||||
Північ |
ПівС |
Схід |
ПдС |
Південь |
ПдЗ |
Захід |
ПівЗ |
штиль |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Вінниця |
12 3,7 |
13 3,4 |
7 2,6 |
11 3,6 |
15 3,6 |
14 3,3 |
14 4,5 |
14 4,7 |
7 |
4,7 |
Луцьк |
4 3,8 |
4 3,7 |
8 3,8 |
13 4,8 |
18 4,9 |
14 4,9 |
23 6,3 |
16 5,9 |
7 |
6,3 |
Луганськ |
5 3,7 |
10 4 |
27 5,4 |
15 5,2 |
5 6,3 |
12 6,8 |
17 5,3 |
9 4,2 |
19 |
6,8 |
Дніпропетровськ |
9
|
13
|
10
|
15
|
15
|
13
|
9
|
16
|
12 |
5,5 |
Продовження таблиці 6
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Донецьк |
7 5,6 |
13 5,1 |
16 6 |
26 6,2 |
5 5,4 |
13 6,3 |
12 5,8 |
8 4,7 |
4 |
6,2 |
Маріуполь |
9 4,3 |
23 5,2 |
24 6,1 |
3 3,8 |
4 4 |
12 4,8 |
12 4,7 |
13 4,5 |
13 |
6,1 |
Запоріжжя |
13 4,1 |
17 4,8 |
14 5,4 |
12 5 |
13 3,8 |
13 3,6 |
10 3,5 |
8 4 |
7 |
4,8 |
Івано-Франківськ |
5 3,2 |
1 1,3 |
8 3 |
27 3,9 |
4 1,9 |
7 3,5 |
25 5,2 |
23 5,8 |
33 |
5,8 |
Київ |
11 3,7 |
10 3 |
11 2,5 |
12 3,3 |
9 3,1 |
11 3,8 |
20 4,3 |
16 4,1 |
8 |
4,3 |
Львів |
4 3,2 |
6 4,1 |
9 5 |
16 4,8 |
12 4,1 |
18 6 |
23 6,4 |
12 5,4 |
16 |
6,4 |
Миколаїв |
15 5,2 |
21 5,4 |
12 4,6 |
11 4,7 |
10 4,5 |
10 4,5 |
8 4 |
13 4,5 |
6 |
5,4 |
Одеса |
19 6,2 |
15 8,5 |
11 8 |
5 5 |
8 4,8 |
11 4,6 |
14 4,5 |
17 5,1 |
1 |
8,5 |
Полтава |
8 4,8 |
13 5,1 |
14 5 |
14 5 |
11 5,3 |
16 5,6 |
14 6,2 |
10 5,8 |
2 |
5,6 |
Рівне |
7 4,9 |
5 3,9 |
8 4,5 |
13 5,4 |
14 5,1 |
14 6,1 |
27 7,5 |
12 6,5 |
7 |
7,5 |
Конотоп |
7 4,3 |
8 3,8 |
15 3,8 |
15 5 |
14 5,2 |
16 5 |
15 4,7 |
10 4,9 |
6 |
5 |
Тернопіль |
7 2,6 |
5 2,7 |
10 3,6 |
19 4,2 |
14 3,1 |
8 4,1 |
18 4,4 |
19 5,1 |
7 |
5,1 |
Харків |
9 4,9 |
12 5,2 |
16 5 |
17 4,6 |
10 4,1 |
12 4,4 |
13 4,7 |
11 4,8 |
8 |
5 |
Хмельницький |
5 4,3 |
5 4 |
7 4,3 |
21 4,9 |
14 4,2 |
10 4,7 |
18 5,3 |
20 5,7 |
13 |
5,7 |
Умань |
11 4,4 |
10 3,9 |
8 3 |
16 3,5 |
11 3,3 |
12 3,8 |
12 4,8 |
20 5,8 |
9 |
5,8 |
Черкаси |
__ 5,9 |
__ 3,3 |
__ 4,5 |
__ 4 |
__ 4,4 |
__ 4,8 |
__ 5,8 |
__ 6 |
- |
- |
Чернігів |
10 4 |
10 3 |
11 3,3 |
12 4,4 |
14 4,6 |
14 4,1 |
16 4,2 |
13 4,5 |
6 |
4,2 |
Чернівці |
3 2 |
2 2,3 |
19 3,7 |
20 4,3 |
4 1,9 |
6 2,5 |
10 4,5 |
36 5,4 |
17 |
5,4 |
|
|
а) |
б) |

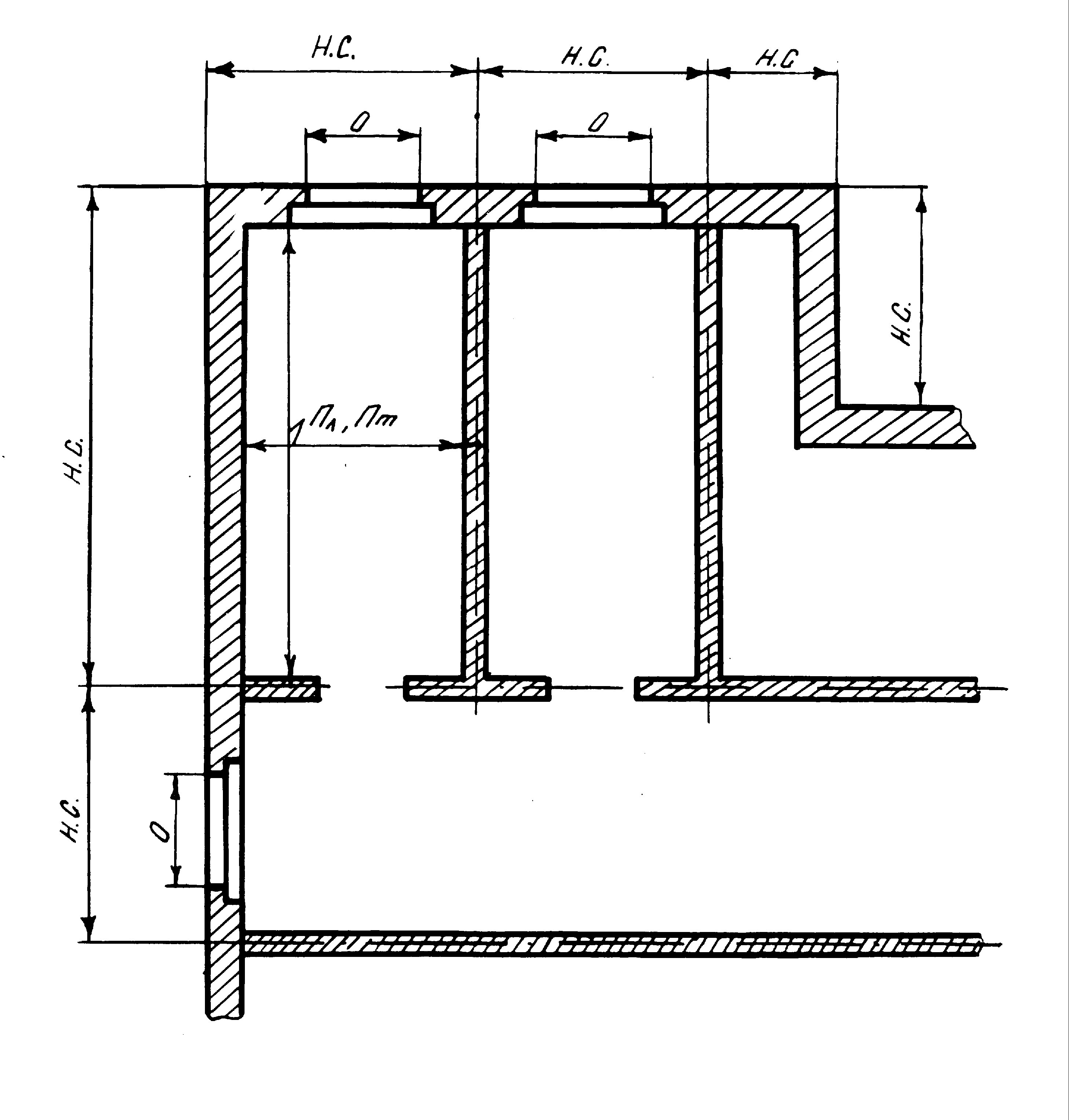

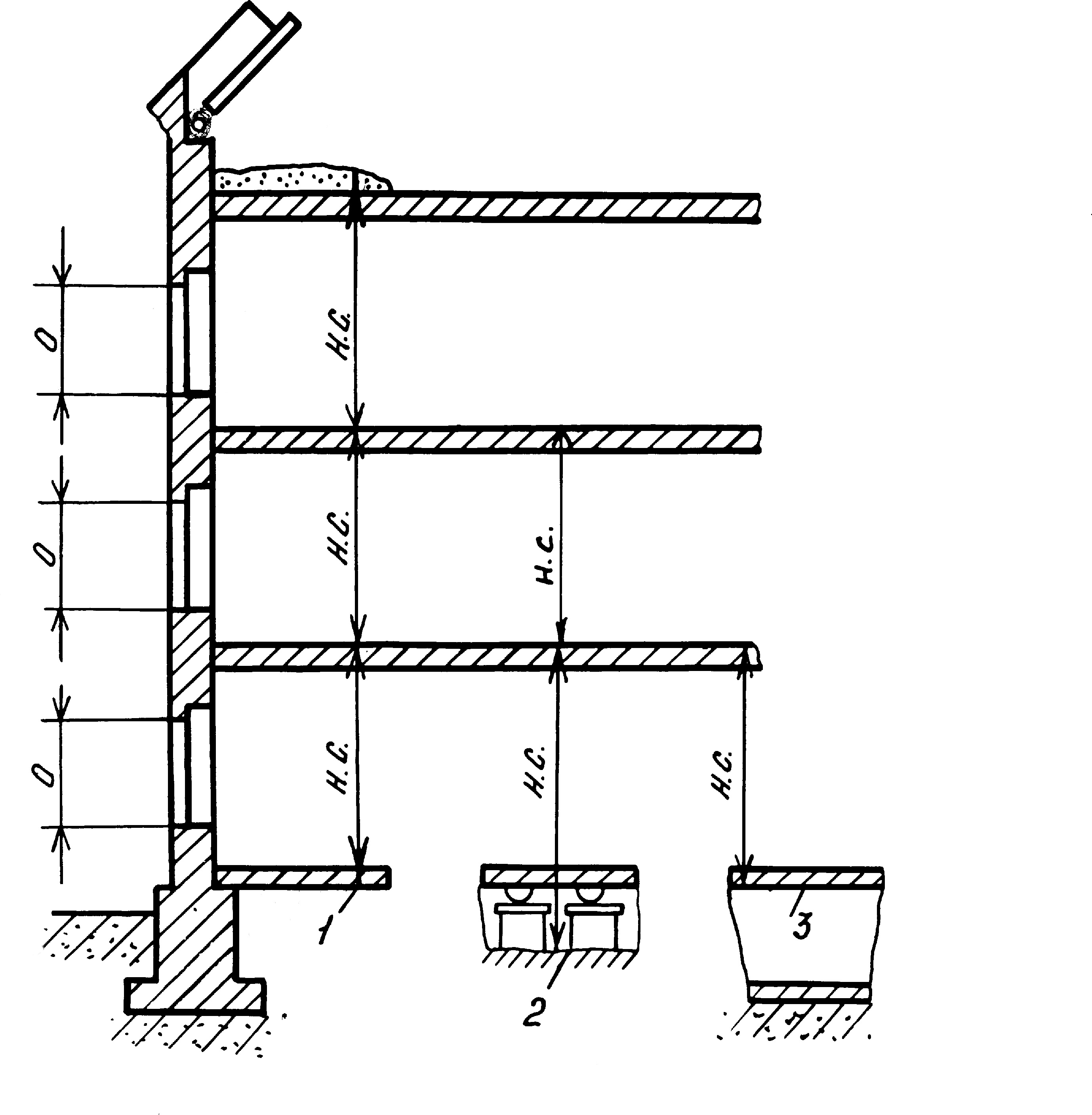

Рис. 2. Правила обміру площін зовнішніх огороджень
a - в плані; б –в розрізі будівлі
2.2.1.2. Втрати теплоти на нагрів вентиляційного повітря , , розраховуються для кожного приміщення, в якому є хоча б одне вікно, по формулі:
, (2.11)
де
- площа підлоги приміщення,
;
-
відстань від підлоги до стелі,
,
але не більше 3,5;
0,337
- коефіцієнт,
.
Для
приміщень суспільних будівель з вікнами,
що герметично закриваються, рекомендується
приймати
за умови, що в них безперервно протягом
робочого часу працюватиме система
припливної вентиляції з підігрітим
повітрям.
Втрати теплоти , , на нагрівання зовнішнього повітря, проникаючого у вхідні вестибулі будівель через зовнішні двері за відсутності легко-теплових завіс і одному вхідному тамбурі слід розраховувати по формулі:
, (2.12)
де
- коефіцієнт, який враховує кількість
вхідних тамбурів. При одному тамбурі
(двоє дверей)
;
при двох тамбурах (троє дверей)
.
-
висота будівлі,
,
від низу вхідних дверей до перекриття
сходової клітки;
-
кількість людей, що знаходяться в
будівлі.
Розрахунок
теплоти на нагрівання зовнішнього
повітря, проникаючого через двері
опалювальних незадимлюваних сходових
кліток з поповерховими виходами на
лоджії, слід вести по формулі (2.12) при
,
приймаючи для кожного поверху значення
,
рівне відстані,
,
від низу дверей поверху, що розраховується,
до перекриття сходової клітки.
Для вхідних вестибулів будівель з легко-тепловими завісами величину враховувати не слід.
