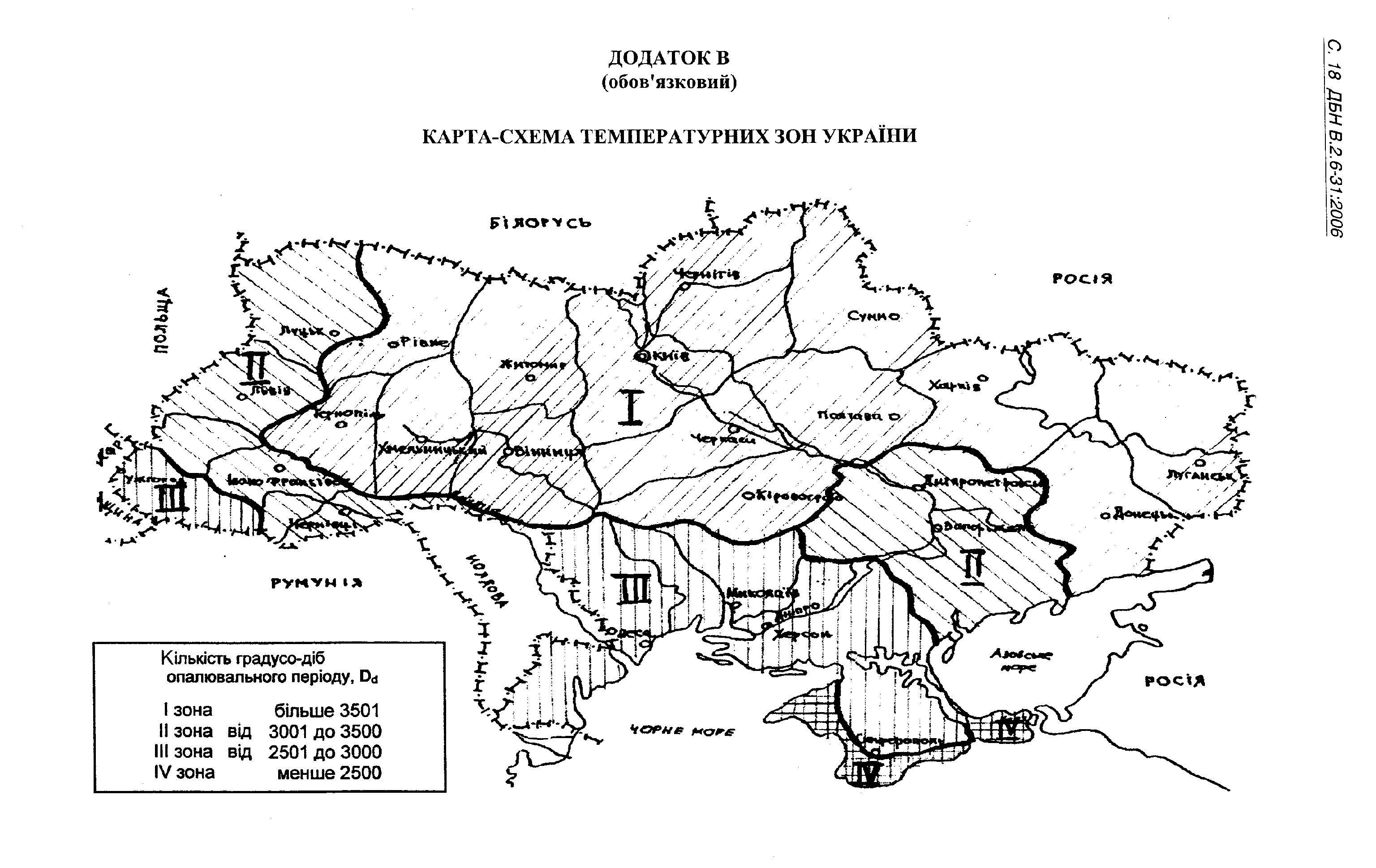

Карта-схема температурних зон України
Додаток 7
Тепловологістний режим приміщень будівель і споруд в опалювальний період
Градація вологістного режиму приміщень
Вологістний режим |
Вологість внутрішнього повітря φв, %, і температури tв |
||
|
tв ≤ 12 °С |
12 < tв ≤ 24 °C |
tв > 24 °С |
Сухий |
φΒ < 60 |
φΒ < 50 |
φв <40 |
Нормальний |
60 ≤ φΒ ≤ 75 |
50 ≤ φ, ≤ 60 |
40 ≤ φв ≤ 50 |
Вологий |
75<φΒ |
60 < φΒ ≤ 75 |
50 < φΒ ≤ 60 |
Мокрий |
- |
75 < φΒ |
60 <φΒ |
Додаток 8
Розрахункові значення температури і вологості повітря приміщень
Призначення будівель |
Розрахункова температура внутрішнього повітря tв, °С |
Розрахункове значення відносної вологості φΒ , % |
Житлові |
20 |
55 |
Цивільні і адміністративні |
20 |
50-60 |
Лікувальні і дитячі учбові заклади |
21 |
50 |
Дошкільні заклади |
22 |
50 |
Примітка. При проектуванні огороджувальних конструкцій окремих приміщень розрахункові параметри температури і вологості повітря уточнюють з розрахунком вимог інших діючих нормативних документів.
Додаток 9
Приклад розрахунку теплової потужності системи опалення.
Тепловтрати визначають для зовнішніх стін (ЗС), перекриттів над підвалом - підлога (Під), горищних перекриттів – стель ( Ст ), вікон ( ОВ-одинарних, ПВ-подвійних) і зовнішніх дверей сходинкової клітини ( ЗД )
Вихідні дані:
Район будівництва - Дніпропетровськ

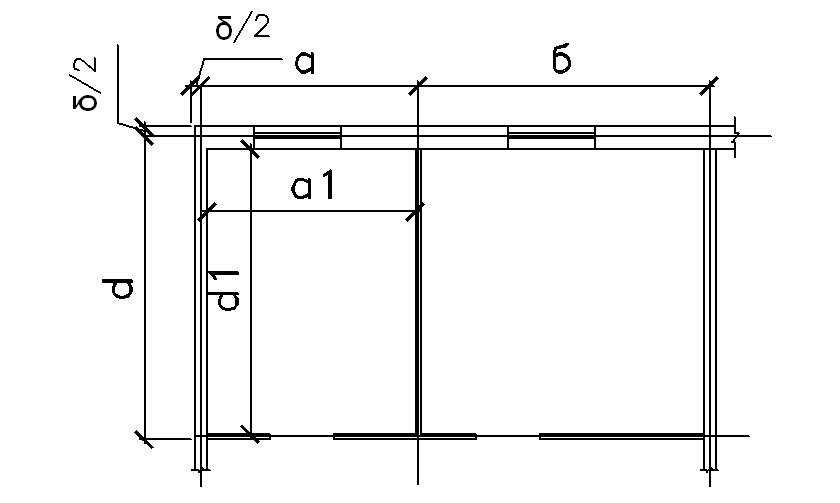

Будівельні розміри а = 3,0м; б=5,0м; d = 6м; h пов = 2,5 м; розмір вікна - 2х1,5 м2
Товща зовнішніх огороджень (див. теплотехнічний розрахунок) δзс = 0,4м, δпід = 0,36м; δст = 0,42м
Коефіцієнти теплопередачі (див. теплотехнічний розрахунок):
К
ст
=
0,45
; К
вік
= 2,2
; К
ст
=
0,8
; К під
=
0,9
;
Для прикладу виконаний і занесений в таблицю розрахунок тепловтрат для кімнати 01 з першого по третій поверх
Зведена таблиця розрахунку тепловтрат приміщень будівлі
№ приміщення |
Найменування приміщення і
|
Характеристика огороджувальних конструкцій |
,
|
Додаткові тепловтрати |
,
|
||||||||
позначення |
орієнтація |
Розмір х ,
|
,
|
,
|
,
|
|
на орієнтацію |
на висотність |
1+Σβ |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
01 |
Жила кімната
|
ЗС |
Пін |
(3,0+0,2)х(2,5+0,3) |
8,96 |
0,45 |
43 |
1 |
173 |
- |
- |
1 |
173 |
ЗС |
З |
(6,0+0,2)х(2,5+0,3) |
17,36 |
0,45 |
1 |
336 |
- |
- |
1 |
336 |
|||
ПВ |
Пін |
2,0х1,5 |
3,0 |
2,2-0,45 |
1 |
226 |
- |
- |
1 |
226 |
|||
|
|||||||||||||
Невраховні тепловитрати на першому поверсі |
|||||||||||||
01 |
Жила кімната
|
ЗС |
Пін |
(3,0+0,2)х(0,36 |
1,152 |
0,45 |
43 |
1 |
22 |
- |
- |
1 |
22 |
ЗС |
З |
(6,0+0,2)х(0,36 |
2,232 |
0,45 |
1 |
43 |
- |
- |
1 |
43 |
|||
|
|||||||||||||
Під |
- |
(6,0-0,2)х (3,0-0,2) |
16,24 |
0,9 |
43 |
0,6 |
377 |
- |
- |
1 |
377 |
||
|
|||||||||||||
|
|||||||||||||
01 |
Жила кімната
|
Ст |
- |
(6,0-0,2)х (3,0-0,2) |
16,24 |
0,8 |
43 |
0,9 |
503 |
- |
- |
1 |
503 |
|
|||||||||||||
Примітка:
1.
tв
= 18 о
С
– житлові
;
tв
= 20 о
С
– для
кутових при
t
з
-31оС
; tв
= 22 о
С
– для
кутових при
tн
- 31
о С
; tв
= 15 о
С
– для кухні
;
tв
= 16 о
С
– для
коридорів, санвузлів і сходових кліток.
2.
Розмір
ЗС1:
(а +
) (hпов
+
0,3)
= (3,0+0,2)х(2,5+0,3);
ЗС2: (d + ) (hпов + 0,3) = (6,0+0,2)х(2,5+0,3);
Під: (d - ) (а - ) = (6,0-0,2)х(3,0-0,2)
3. К зд = К зв – К зс
К вік = Квік – К зс
4.
5. Втрати теплоти на нагрів вентиляційного повітря для 01 кімнати:
,
Зведений тепловий баланс приміщень
№ приміщення |
І - поверх |
Середні поверхи |
Останній поверх |
ΣQстояка, Вт |
|||||||||
Qасер.пов., Вт |
Qазс, Вт |
Qапід, Вт |
Qв, Вт |
ΣQІ, Вт |
Qасер.пов., Вт |
Qв, Вт |
ΣQсер.пов., Вт |
Qасер.пов., Вт |
Qаст, Вт |
Qв, Вт |
ΣQост.пов., Вт |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
01 |
735 |
65 |
377 |
588 |
1765 |
735 |
588 |
1323 |
735 |
503 |
588 |
1826 |
4914 |
02 |
|
|
|
|
|
|
|
|
|
|
|
|
|
