Розміри вентиляційних каналів з цеглини

Розмір		Площа поперечного перетину каналу.
в цеглі	мм	м3
1/2 • 1/2	140 •140	0,02
1/2 • 1	140 • 270	0,038
1 • 1	270 • 270	0,073
1 • 11/2	270 • 400	0,111

Таблиця 14

Розміри вентиляційних каналів з шлакогіпсових і шлакобетонних плит. Площа поперечного перетину каналу, м².

Розмір b, мм	Розмір а, мм
	150	250	350
220	0,033	0,055	0,077
320	0,048	0,080	0,112
420	0,064	0,105	0,147

6.1.5. Діаметр каналу круглого перетину, рівновеликих прямокутному по втратах на тертя (еквівалентний), мм

(6.5)

де - розміри прямокутного каналу, мм/см (див. табл. 13, 14).

6.1.6. По номограмі рис. 6.1. знаходимо динамічний тиск , Па і питомі втрати на тертя , Па/м

У зв'язку з тим, що номограма складена для круглих сталевих повітроводів, необхідно ввести поправку на шорсткість.

приймаємо для контрольної роботи.

6.1.7. Фактичне значення втрат тиску на тертя рівне , Па

де - довжина ділянки, м.

6.1.8. Місцеві опори витяжного каналу приймаються наступними:

• вхідні жалюзійні грати ;

• поворот (коліна) під час переходу повітря у вертикальний канал ;

• трійник на проході ;

• трійник на відгалуженні ;

• парасолька над шахтою .

6.1.9. Втрати тиску, які пов'язані з місцевими опорами, Па

(6.6)

6.1.10. Сумарні втрати тиску на ділянці, Па

(6.7)

6.1.11. Порівняти гравітаційний тиск з сумарними втратами тиску. При порівнянні повинна виконуватися умова:

(6.8)

У разі невиконання цієї умови площу перетину каналів необхідно збільшити і розрахунок повторити до виконання умови (6.8). Результати розрахунку зводимо в таблицю 15.

Таблиця 15

Аеродинамічний розрахунок вентиляційних каналів

№ каналу	Витрата повітря V, м2/год	Довжина ділянки, L, м	Розмір канала а, в, мм	Площа перетину канала fk , м2	dэ мм	Швидкіcть повітря w, м/с	Питомі втрати тиску на тертя R, Па/м		Втрати тиску на тертя βRL, Па		Pдин, Па	Втрати тиску пов'язані з місцевим опором Z, Па	Сумарні втрати тиску PRL+Z, Па	Розрахунковий гравітаційний тиск Pгр , Па
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15

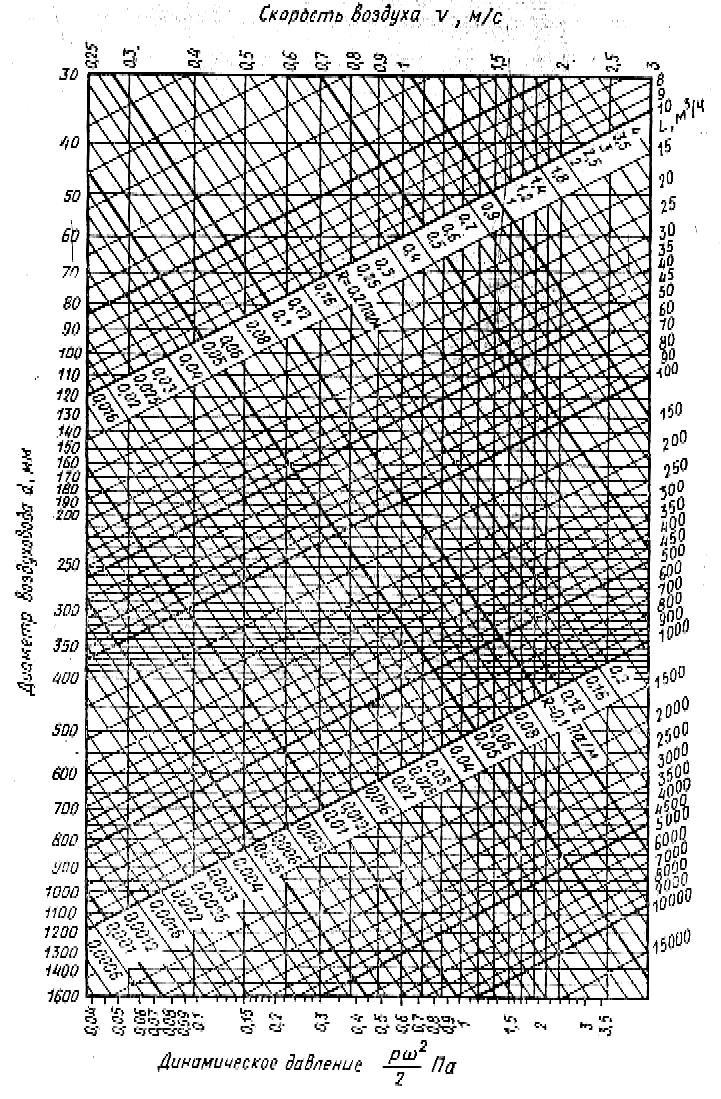

Рис. 6.1. Номограма для розрахунку круглих сталевих повітроводів
