1.4.3 Визначення витрат газу на опалення і вентиляцію, гаряче водопостачання

Розрахунок річних витрат газу на опалення та вентиляцію житлових будинків V^ов_рік, м³/рік, знаходимо для кожної забудови за формулою

, (1.12)

де А – площа опалювальних будівель, м², визначається за формулою

A = N · f;

q₀ – збільшений показник максимального теплового потоку на опалення житлових будівель, Вт/м² ;

Q_н – нижча теплота спалювання газу, кДж/м³;

ŋ – ККД установки;

К₁ – коефіцієнт, який враховує витрату тепла на опалення громадських будівель (0,25);

t_с.о. – середня опалювальна температура зовнішнього повітря, ^оС ;

t_в –температура внутрішнього повітря для житлових будинків, 18^оС;

t_р.о. – розрахункова опалювальна температура зовнішнього повітря, ^оС ;

К₂ – коефіцієнт, який враховує витрату тепла на вентиляцію громадських будівель ( 0,4);

n₀ - тривалість опалювального періоду, доба [3];

N - кількість населення даної забудови, чол.;

f - норма житлової забезпеченості, м²/чол.

А₁ = 611 · 18 = 10998 м² ;

А₂ = 1558 · 18 = 28044 м² ;

А₄ = 1405 · 18 = 25290 м² ;

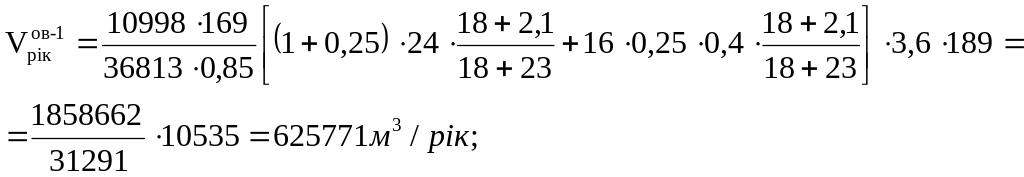

м³/рік;

м³/рік.

Визначення витрат газу на комунально-побутове споживання V_о(в), м³/рік, виконується за формулою

, (1.13)

де V₃ - зовнішній об'єм опалювальних будівель, м³;

α - поправочний коефіцієнт, який залежить від розрахункової температури зовнішнього повітря і приймається при t _р.о. = -22⁰С α =1,05;

q_O(B) - питома опалювальна характеристика, , яка дорівнює:

;

t_B - температура внутрішнього повітря, ⁰С, приймається:

лазні = +25, ⁰С лікарні = +20, ⁰С

пральні = +16, ⁰С хлібозаводи= +16, ⁰С

Z - тривалість роботи систем опалювання та вентиляції:

Z _(о) = 24 години; Z _(в) = 16 годин;

V_З лазні приймається із розрахунку, що одному місцю в лазні відповідає 62м³ приміщення, а кількість місць визначається із розрахунку 5 місць на 1000 чол. населення, таким чином

м³ ; (1.14)

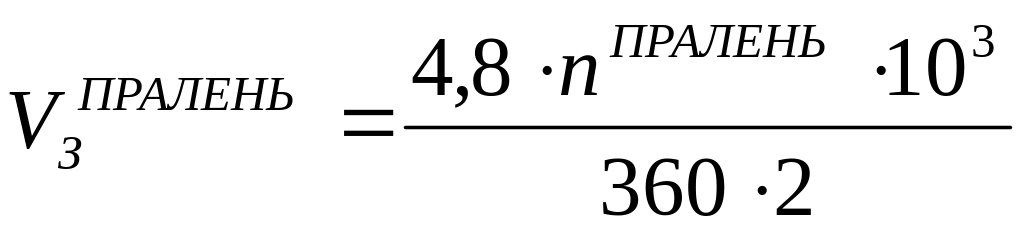

V_З пральні визначається із розрахунку, що на один кг білизни в зміну приходиться 4,8м³ будівельного об'єму будівлі при двозмінній роботі пралень на протязі 360 діб за рік, тоді

м³ ; (1.15)

Об'єм лікарні визначається із розрахунку, що на одне ліжко приходиться 200225м³ будівлі

м³ ; (1.16)

м³;

м³;

м³.

Визначення витрат газу на опалення та вентиляцію комунально-побутових споживачів:

м³/рік;

м³/рік;

м³/рік;

м³/рік;

м³/рік;

м³/рік;

м³/рік;

м³/рік;

м³/рік.

Розрахунок витрат газу на гаряче водопостачання Q^ГВП_річ, м³/рік, визначається за формулою

, (1.17)

де V^ГВП_р - розрахункові витрати газу, м³/год;

, (1.18)

де n₀ - тривалість опалювального періоду, доба;

t _х.л., t _х.з. - температура холодної води в літній та зимовий періоди:

t _х.л. = 15⁰С; t _х.з. = 5⁰С;

β - коефіцієнт зниження витрат гарячої води в літній період, β = 0,8;

N₁ - чисельність мешканців, проживаючих в будинках з ЦГВП;

N₂ - чисельність мешканців, проживаючих в будинках без ЦГВП;

q_ГВС1, q_ГВС2 – укрупнений показник теплового потоку на ГВП (відповідно 376 та 73), Вт;

ŋ – ККД опалювальних агрегатів.

м³/год;

м³/рік.
