4.2 Расчетный коэффициент нагрузки
Кэ=kдkаkнkрkсмkп
=
;
где kд=1 – динамический коэффициент при спокойной нагрузке;
ka=1 – учитывает влияние межосевого расстояния;
kн=1 – учитывает влияние угла наклона линии центров;
kр=1,25 – учитывает способ регулирования натяжения цепи;
kсм=1 – учитывает способ смазки;
kп=1 – учитывает продолжительность работы в сутки.
4.3 Расчет допускаемого давления [p]
Шаг однорядной цепи (m=1):
;
Подбираем
цепь ПР-50,8-226,8 имеющую t=50,8мм; разрушающую
нагрузку Q=226,8кН; массу g=9,7
;
Aоп=646мм2;
Скорость цепи:
;
Окружная
сила:
11369,6Н;
Давление
в шарнирах:
22МПа;
Допускаемое давление [p]=29(1+0,01(Z3-17))=31,9МПа.
Условие p<[p] выполнено.
4.4 Определяем число звеньев цепи
Где
40;
=Z3+Z4=75;
=
=3,344;
Тогда
Lt=117,8
округляем
до четного числа Lt=116;
Уточняем
межосевое расстояние цепной передачи:
;
Для свободного провисания цепи предусматриваем возможность уменьшения межосевого расстояния на 0,4%, т.е. на 8мм.
4.5 Диаметры делительных окружностей звездочек
;
;
4.6 Диаметры наружных окружностей звездочек
;
;
4.7 Силы, действующие на цепь
Окружная сила: 11369,6Н
От
центробежных сил:
От
провисания:
Расчетная
нагрузка на валы:
Проверяем коэффициент запаса прочности цепи:
-
условие выполнено.
4.8 Размеры звёздочек
Ведущей:
- ступица звездочки dcт=1,6dk2=1,6·70=112мм;
lcт=(1,2÷1,6)70=(84÷112)мм, принимаем lcт=110мм;
- толщина диска звёздочки 0,93Ввн=0,93·31,75=29,5мм;
Ведомой:
- ступица звездочки dcт=1,6dk1=1,6·48=76,8мм;
lcт=(1,2÷1,6)48=(57,6÷76,8)мм, принимаем lcт=75мм;
- толщина диска звёздочки 0,93Ввн=0,93·31,75=29,5мм.
5. Предварительный расчет валов и подшипников
5.1 Предварительный расчет валов
проведем на кручение по пониженным допускаемым напряжениям.
Из условия прочности на кручение определяется диаметр выходного вала dв, мм по формуле:
,
где [τ]к – допускаемое напряжение на кручение для материала вала. Для ведущего вала [τ]к1 = 20 Н/мм 2.
Получаем:
мм;
Полученное значение dв1 округляем до ближайшего большего значения из стандартного ряда и принимаем dв1 = 48 мм.
Для ведомого вала принимаем [τ]к2 = 15 Н/мм 2 и подставив в формулу значения, получаем:
мм;
Округляем значение dв2 до ближайшего большего значения из стандартного ряда. Значение принимаем dв2 = 70 мм.

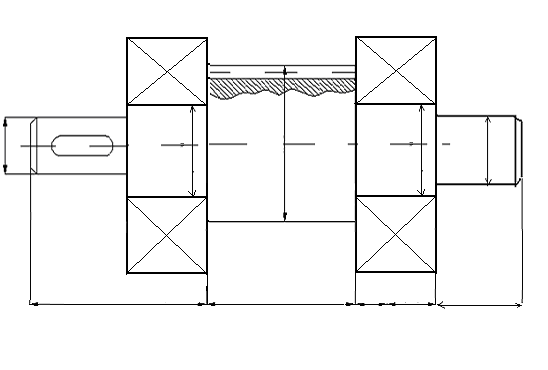

5.1.1 Ведомый вал
5.1.2 Ведущий вал
5.2 Предварительный выбор подшипников
Для быстроходного вала принимаем подшипник 46305 ГОСТ831-75, для тихоходного вала принимаем подшипник 46308 ГОСТ831-75,Основные параметры и размеры подшипников сводим в таблице:
Обозначение подшипников |
d, мм |
D, мм |
B, мм |
r, мм |
С, кН |
С0, кН |
305 |
25 |
62 |
17 |
2 |
26,9 |
14,6 |
308 |
40 |
90 |
23 |
2,5 |
50,8 |
31,1 |
