Сопротивление статическое и динамическое диода д-9 при прямом подключении.

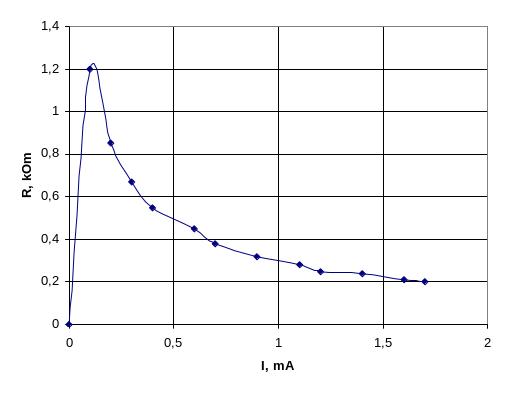

Таблица 4.5 – Статическое сопротивление диода Д-9.

I. mA	0	0,1	0,2	0,3	0,4	0,6	0,7	0,9	1,1	1,2	1,4	1,6	1,7
U, B	0	0,12	0,17	0,2	0,22	0,27	0,27	0,29	0,31	0,31	0,34	0,34	0,35
Rc, kOm	0	1,2	0,85	0,67	0,55	0,45	0,38	0,32	0,28	0,25	0,24	0,21	0,2

10

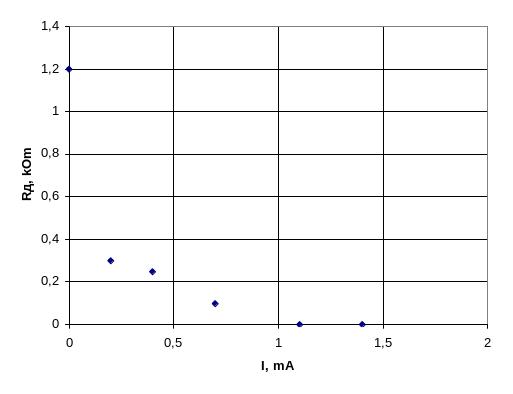

Таблица 4.6 – Динамическое сопротивление диода Д-9.

I. mA	0	0,1	0,2	0,3	0,4	0,6	0,7	0,9	1,1	1,2	1,4	1,6
U, B	0	0,12	0,17	0,2	0,22	0,27	0,27	0,29	0,31	0,31	0,34	0,34
Rд, kOm	1,2		0,3		0,25		0,1		0		0

11

Справочные данные диодов.

Справочные данные диода КД-103

Диоды кремниевые диффузионные. Предназначены для преобра­зования переменного напряжения повышенной частоты в постоянное.

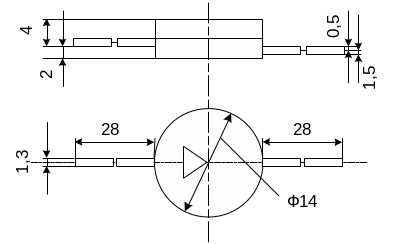

Выпускаются в метало - пластмассовом корпусе с гиб­кими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпу­се. Отрицательный электрод со­единен с металлическим ос­нованием корпуса.

Масса диода не более 4 г.

Электрические параметры

Постоянное прямое напряжение при I_пр = 10 А, не более:

при 298 К 2Д213А, 2Д213В, КД213А, КД213В 1В

2Д213Б, 2Д213Г, КД213Б, КД213Г 1,2 В

при I_пр = 5 А для 2Д213Б, 2Д213Г 1,0 В

при 213 К

2Д213А, 2Д213В 1,5В

2Д213Б, 2Д213Г 1,7 B

При 398 К (I_пр = 3 А для 2Д213А, 2Д213В и _пр = 1 А для 2Д213Б, 2Д213Г) 1В

Постоянный обратный ток при U_обр = U_{обр.макс}, более:

от 213 до 298 К 0,2 мА

при 398 К

2Д213А, 2Д213В . 10 мА

2Д213Б, 2Д213Г . . . 25.мА

Время восстановления обратного сопротивления при I_пр.и = 1 А, U_обр = 20 В, не более:

2Д213А, 2Д213В, КД213А, КД213В ...... 300 нc

2Д213Б, 2Д213Г, КД213Б, КД213Г 170 нc

Емкость диода, не более:

при U_o6p = 100 В 550 пФ

при U_обр = 5В 1600.пФ

Предельные эксплуатационные данные

Постоянное и импульсное обратное напряжение:

2Д213А, 2Д213Б, КД213А, КД213Б 200 В

2Д213В, 2Д213Г, КД213В, КД213Г 100В

Постоянный и средний прямой ток:

от 213 до 358 К 10 А

при 398 К

2Д213А, 2Д213В - 3А

2Д213Б, 2Д213Г 1 А

Импульсный прямой ток при < 10 мс, Q = 1000 100 А

Импульсный обратный ток при температуре корпуса от 213 до 358 К

при 20 мкс 10 А

Частота без снижения режимов в меандре с > 0,2 мкс

при работе на активную нагрузку 100 кГц

Тепловое сопротивление:

переход — корпус 1,5 К/Вт

переход — среда 70 К/Вт

Температура окружающей среды:

2Д213А, 2Д213Б, 2Д213В, 2Д213Г От 213 до 398 К

КД213А,. КД213Б, КД213В, КД213Г От 213 до 358 К

Температура перехода: _:

2Д213А, 2Д213В 413 К

2Д213Б, 2Д213Г 403 К

Примечание. Изгиб выводов допускается только в направ­лении, перпендикулярном плоскости диода, на расстоянии не менее 3 мм от корпуса.

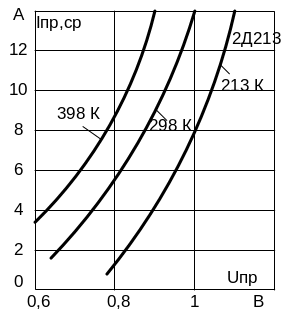

Зависимость прямого тока от напряжения.

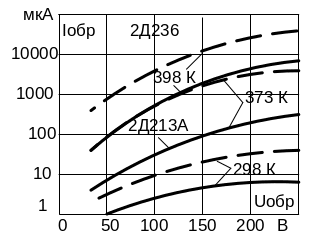

Зависимость обратного тока от на­пряжения

13

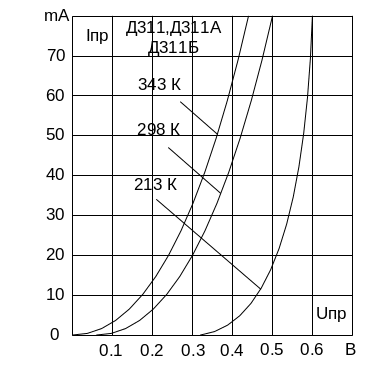

Справочные данные диода Д-9

Диоды германиевые мезадиффузионные.

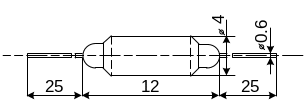

Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 0,6 г.

Электрические параметры

Постоянное прямое напряжение при I_пр = 10 мА, не более

Д311, Д311А при 298 и 343 К 0,4В

Д311Б при 298 К 0,5 В

Д311, Д311А при 213 К 0,7В

Импульсное прямое напряжение при I_пр.и = 50 мА, не более:

Д311 1,25 В

Д311 1,0 В

Д311. 1,5 В

Постоянный обратный ток при U_06р = 30 В, не более:

Д311, Д311А при 213 и 298 К и Д311Б при 298 К 100 мкА

Д311, Д311А при 343 К 1000 мкА

Общая емкость диода при U = 5 В, не более:

Д311 1,5 пФ

Д311А 3,0 пФ

Д311Б 2,0 пФ

Время восстановления обратного сопротивления при I_пр.и = 50 мА,

U_обр.и = 10 В, I_отсч = 1 мА, не более. 0,05 мкс
