Лабораторная работа № 10. Вторичное строение корня.
Рис. 1. Поперечные срезы корнеплодов с различным типом заложения камбия и отложением запасных веществ - поликамбиальный (свекла - Beta vulgaris): 1 - перидерма, 2 - вторичная флоэма, 3 - камбий, 4 - вторичная ксилема, 5 - первичная ксилема.

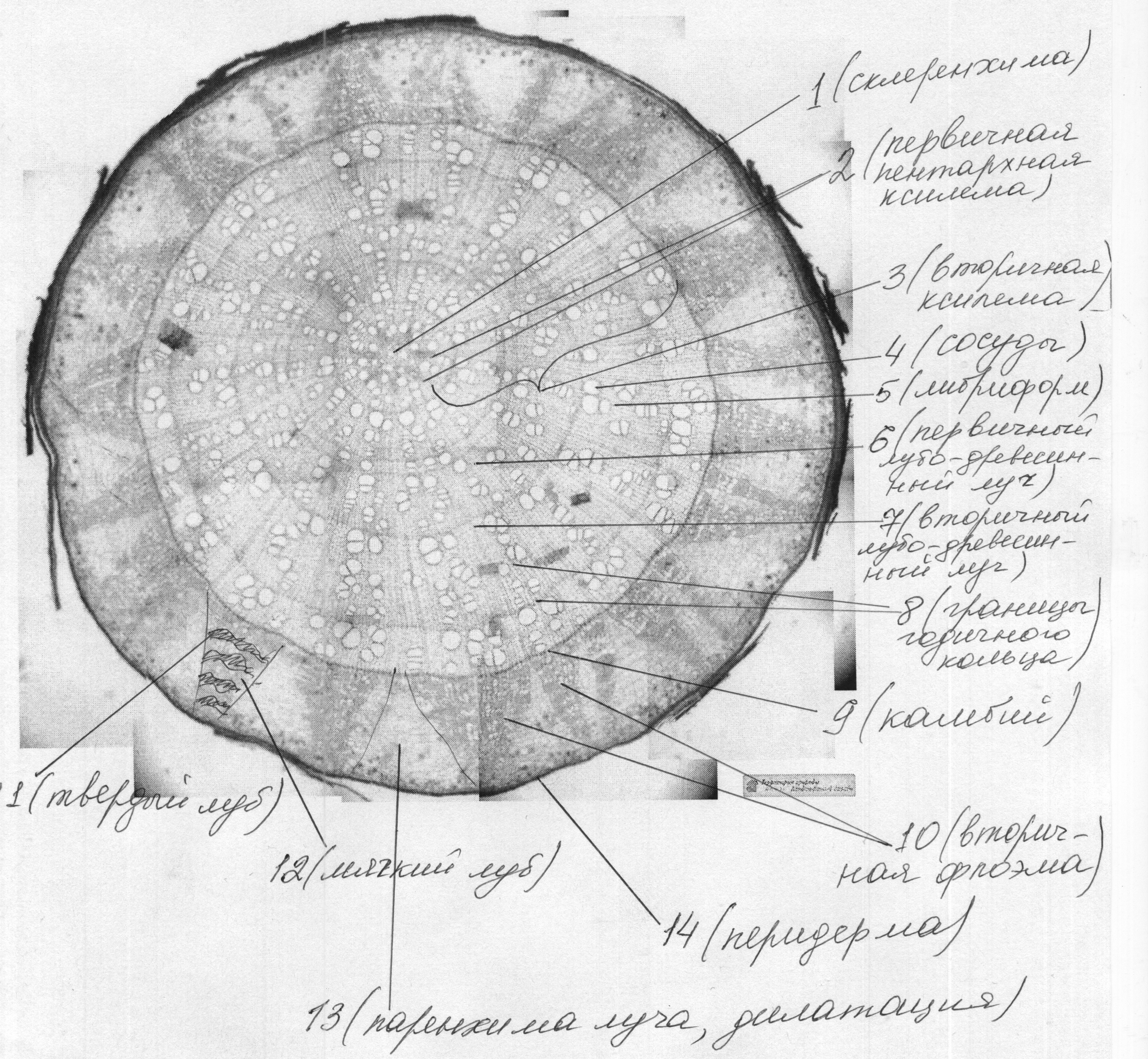

Рис. 2. Поперечный срез корня липы сердцелистной (Tilia cordata).
1 – склеренхима, 2 - первичная пентархная ксилема, 3 – вторичная ксилема, 4 – сосуды вторичной ксилемы, 5 – либриформ (волокна вторичной ксилемы), 6 – первичный лубо-древесинный луч, 7 – вторичный лубо-древесинный луч, 8 – границы годичного роста, 9 – камбий, 10 – вторичная флоэма, 11 – твердый луб, 12 – мягкий луб, 13 – паренхима луча (дилатация), 14 – перидерма
Рис. 2. Поперечный срез корня липы сердцелистной (Tilia cordata).
Лабораторная работа № 11. Анатомическое строение листа.

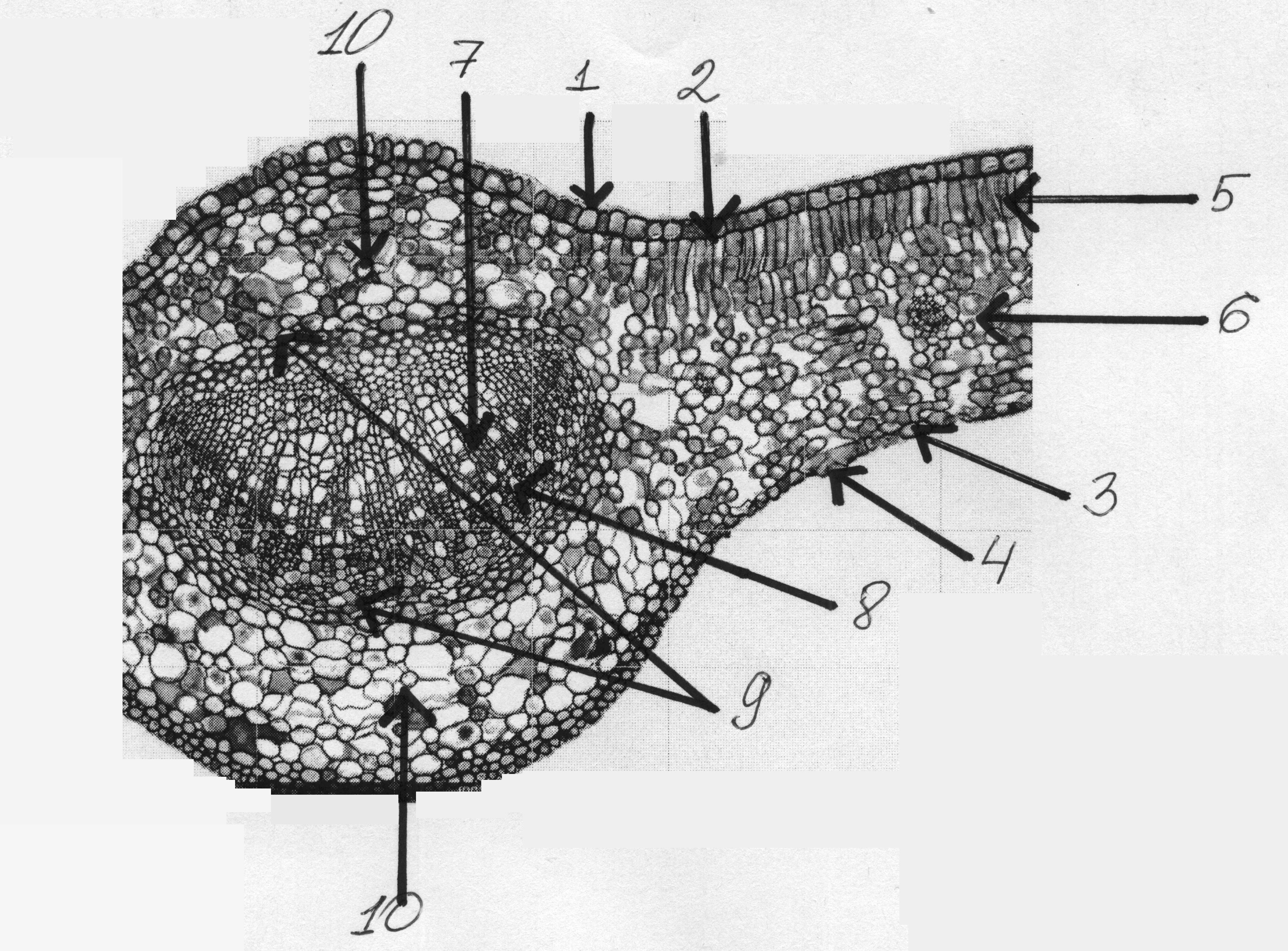

Рис.1. Поперечный срез листа камелии японской (Camelia japonica):
1 – кутикула, 2 - верхняя эпидерма, 3 – нижняя эпидерма, 4 – устьице, 5 - столбчатая паренхима (мезофилл), 6 - губчатая паренхима (мезофилл), 7 – ксилема, 8 – флоэма, 9 – склеренхима, 10 – колленхима, 7-9 – закрытый коллатеральный сосудисто-волокнистый проводящий пучок.
Снаружи лист покрыт эпидермой. Между верхней и нижней эпидермой ассимиляционная паренхима - мезофилл. Между клетками мезофилла на некотором расстоянии друг от друга расположены сосудисто-волокнистые пучки. Оновные отличительные признаки верхней и нижней эпидермы: более утолщенная наружная стенка, более мощный кутикулярный покров и почти полное отсутствие устьиц на верхней эпидерме. У верхней эпидермы клетки имеют вытянутую форму, плотно сомкнуты, без межклетников, расположены в два слоя. Это столбчатая (палисадная) паренхима. Здесь в основном происходит фотосинтез. У нижней эпидермы расположены более округлые клетки с крупными межклетниками - губчатая паренхима. Листья, у которых мезофилл дифференцирован на столбчатую и губчатую паренхиму, называют дорсовентральными. Главная функция нижней стороны листа - газообмен и транспирация. Внимательно рассмотрев губчатую паренхиму, можно в некоторых клетках заметить друзы оксалата кальция, а также крупные разветвленные механические клетки - склереиды (идиобласты), выполняющие опорную функцию.
Строение сосудисто-волокнистого пучка лучше рассмотреть на главной жилке. Главная жилка занимает почти всю толщу листа от верхней до нижней эпидермы. При малом увеличении хорошо видна мощная ксилема, состоящая из правильных рядов проводящих элементов, которые чередуются с древесинной паренхимой. К ксилеме примыкает флоэма. Отметить, что ксилема обращена к верхней стороне листа, а флоэма - к нижней. Пучок окружен склеренхимой. Паренхимная обкладка состоит из одного слоя тонкостенных клеток, не содержащих хлоропластов. Она отделяет пучок от мезофилла. Выше и ниже пучка расположена колленхима, примыкающая к эпидерме. Таким образом, это закрытый коллатеральный сосудисто-волокнистый пучок.
