План лекції

1. Креслення відрізків

   1. Покроковий алгоритм

   2. Покрокові методи

      1. Креслення кіл

2. Заповнення (заливка)

   1. Алгоритми заповнення

3. Відсікання

   1. Алгоритми відсікання

   2. Двовимірні алгоритми відсікання

1. Креслення відрізків

Розкладанням у растр називається процес визначення пікселів, як найкраще апроксимуючих заданий відрізок .

Розкладання в растр відрізків прямих

Загальні вимоги до алгоритмів креслення відрізків

• відрізки повинні виглядати прямими, починатися і закінчуватися в заданих точках,

• яскравість уздовж відрізка повинна бути постійною і не залежати від довжини і нахилу,

• малювати потрібно швидко.

Покроковий алгоритм

• використовується для спрощення обчислень.

позиція=початок

крок=збільшення

1 if позиція - кінець<точність then 4

if позиція>кінець then 2

if позиція<кінець then 3

2 позиція=позиція - крок

go to 1

3 позиція=позиція+крок

go to 1

4 finish

Покрокові методи

Простий алгоритм розкладання відрізка в растр реалізується за допомогою покрокових методів:

• Цифровий диференціальний аналізатор;

• Алгоритм Брезенхема .

Креслення кіл

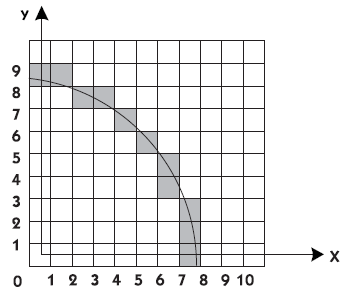

Алгоритм Брезенхема для генерації кола

• необхідно згенерувати тільки одну восьму частину кола.

• Інші його частини можуть бути отримані послідовними відображеннями,

2. Заповнення (заливка)

Алгоритми заповнення передбачають, що відомо хоча б один піксель з області багатокутника. Алгоритм намагається знайти і зафарбувати всі інші піксели, що належать внутрішній області .

Алгоритми заповнення

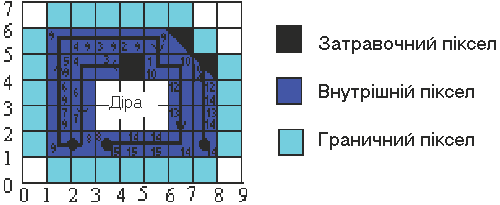

• Простий алгоритм заповнення з запалом

• Порядковий алгоритм заповнення з запалом

3. Відсікання

Усунення ступінчастості, видалення невидимих ліній і поверхонь, при побудові тіней, а також при формуванні фактури.

Алгоритми відсікання

Базуються на визначенні тих точок, чи частин відрізків, що лежать всередині відтинаючого вікна. Ці точки, чи частини відрізків залишаються для візуалізації. А все інше відкидається.

• Двовимірними;

• Тривимірними.

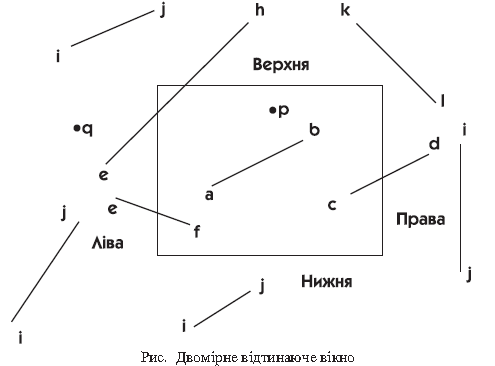

Двовимірні алгоритми відсікання

• Алгоритм двовимірного відсікання Сазерленда – Коена

• Алгоритм Кіруса - Бека
