Лекція 14

1.Поняття фігури, набори елементів і шаблони в Visio Фігури Фігурами Visio| є готові зображення, які перетягуються на сторінку документа , — вони є|з'являються| стандартними блоками документа.

При перетягуванні фігури з|із| набору елементів початкова|вихідна| фігура залишається в наборі. Початкова|вихідна| фігура називається фігурою-зразком|взірцем|. Фігура, яка поміщається в документ, є|з'являється| копією — так званим екземпляром|примірником|  фігури-зразка|взірця|. З|із| більшості наборів елементів Visio| в документ можна помістити скільки завгодно екземплярів|примірників| однієї і тієї ж фігури.

Існує безліч способів використання і налаштування фігур Visio|, але|та| багато що можна зробити з|із| допомогою тільки|лише| найбільш часто використовуваних способів і декількох додаткових можливостей|спроможностей|.

Швидке налаштування фігур

Програма Visio| містить|утримує| в собі тисячі фігур і існує незліченна кількість способів їх налаштування. Найчастіше використовуються вбудовані можливості|спроможності| фігур. Візуальні підказки допомагають швидко скористатися цими можливостями|спроможностями|.

 Маркери повороту

Яскраві зелені крапки|точки| над фігурою називаються маркерами повороту. Щоб|аби| обернути|повернути| фігуру вліво або управо|вправо|, перетягнете маркер повороту у відповідну сторону.

 Блакитні|голубі| стрілки для автоз'єднання|сполуки|

Ясно-блакитні стрілки з'єднання допомагають просто з'єднати фігури один з одним, про що було згадано в попередньому розділі

 Маркери вибору для зміни розміру фігури

Щоб|аби| змінити|зраджувати| висоту і ширину фігури, можна скористатися яскраво-зеленими маркерами вибору. Щоб|аби| збільшити розмір фігури без втрати пропорцій, клацніть|лускайте| і перетягнете маркер вибору, розташований|схильний| в кутку фігури. Щоб|аби| зробити фігуру ширше або вже, клацніть|лускайте| і перетягнете маркер вибору, розташований|схильний| збоку фігури.

Додаткові можливості|спроможності| фігур Visio|

Фігури Visio| — це значно більше, чим просто зображення або символи.

Фігури, що містять|утримують| в собі дані

У кожну фігуру можна додавати|добавляти| дані. Для цього існує багато способів. У даному прикладі|зразку| буде показано, як проглянути або відображувати|відображати| дані після|потім| їх додавання|добавляти|.

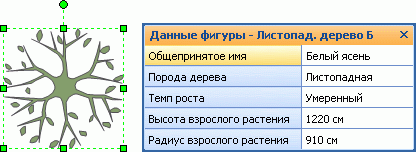

За умовчанням в документі не відображуються дані, додані у фігуру. Щоб проглянути дані, можна просто вибрати фігуру і відкрити вікно Дані фігури, як показано на малюнку нижче.

Щоб|аби| одночасно відображувати|відображати| дані в декількох фігурах, скористайтеся функцією "Малюнки, пов'язані з даними". На малюнку нижче показано одночасне відображення даних в двох деревах. Додаткові відомості про використання малюнків, пов'язаних з даними, див. в розділі

Визначення малюнка, пов'язаного з даними

Малюнок, пов'язаний з даними, — набір поліпшень|покращань|, вживаних до фігур, для відображення тих, що містяться|утримуються| в них даних. Малюнок, пов'язаний з даними, представляє|уявляє| дані у вигляді комбінації текстових і візуальних елементів, таких як прапори і індикатори виконання.

Передбачимо|припускатимемо|, є|наявний| фігура, що містить|утримує| відомості про продажі, і потрібно відображувати|відображати| ці відомості таким чином:

  • Регіон у вигляді тексту, що містить|утримує| значення («Захід») замість підпису («Регіон продажів»)

  • Продажі у вигляді тексту з|із| відображенням як підпису, так і значення

  • Знову продажі, але|та| цього разу у вигляді індикатора виконання, що показує об'єм|обсяг| поточних продажів щодо|відносно| запланованого на цей рік

  • Зіставлення з|із| попереднім роком, в якому відображуються|відображають| підпис і значення

  • Знову зіставлення з|із| попереднім роком, але|та| цього разу у вигляді прапорця, що показує поточний стан|достаток|

Наступний|такий| малюнок, пов'язаний з даними, наочно|наглядний| представляє|уявляє| ці дані.

Після того, як створений малюнок, пов'язаний з даними, з|із| ним можна виконувати наступні|такі| дії.

  • Використовувати цей малюнок з|із| іншими фігурами, що містять|утримують| ті ж самі дані.

  • Змінювати|зраджувати| малюнок, пов'язаний з даними, що приведе до автоматичної зміни всіх фігур, з|із| якими він використовується.

При використанні з|із| декількома фігурами малюнка, пов'язаного з даними, зміни, внесені до малюнка, пов'язаного з даними, будуть застосовані до всіх цих фігур.

Можна створювати стільки малюнків, пов'язаних з даними, скільки потрібний. Наприклад, можна створити один малюнок, пов'язаний з даними, для відображення відомостей про співробітника і застосувати його до всіх фігур співробітників. Інший малюнок можна створити для відображення відомостей про устаткування|обладнання| і застосувати його до всіх фігур устаткування|обладнання|.
