1.5.Тема 1.5 Нелинейные цепи постоянного тока

Задание {{204}} ТЗ № 932;

Отметьте правильный ответ

Каким уравнением определяется напряжение на нелинейном элементе Uн.э. в цепи с последовательно включенным линейным сопротивлением R при общем напряженииU?











Задание {{205}} ТЗ № 933;

Отметьте правильный ответ

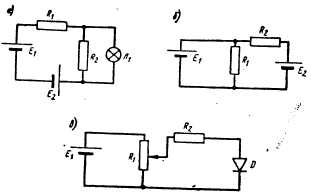

Какая из электрических цепей относится к нелинейным цепям?

 Только а

 Только в

 а и б

 а и в

 Ни одна

Задание {{206}} ТЗ № 934;

Отметьте правильный ответ

Какую из электрических цепей можно рассчитать методом узлового напряжения?

 Только а

 Только б

 Только в

 а и б

 Ни одну

Задание {{207}} ТЗ № 935;

Отметьте правильный ответ

Каким методом: а) наложения, б) применения закона Ома, в) законов Кирхгофа – можно рассчитать цепь?

 Только а)

 Только б)

 Только в)

 Всем

 Ни одним

Задание {{208}} ТЗ № 936;

Отметьте правильный ответ

Какие из элементов электрической цепи: а) лампа накаливания, б) полупроводниковый диод, в) ламповый триод - имеют нелинейную вольт-амперную характеристику?

 Все

 Только в)

 а) и б)

 б) и в)

 а) и в)

Задание {{209}} ТЗ № 938;

Отметьте правильный ответ

Какое сопротивление необходимо включить последовательно с электронной лампой, характеристика которой приведена на рисунке, чтобы в цепи установился ток 8 мА при напряжении источника U=450 В?

 4,5 кОм

 2 кОм

 30 кОм

 15,25 кОм

Задание {{210}} ТЗ № 939;

Отметьте правильный ответ

П оследовательно соединены линейное сопротивление и нелинейное сопротивление, характеристика которого дана на рисунке. Что произойдёт с напряжением на нелинейном сопротивлении и током в цепи, если увеличить линейное сопротивление?

 Напряжение увеличится, а ток уменьшится.

 Напряжение не измениться, а ток увеличится.

 Напряжение и ток уменьшатся

 Напряжение и ток увеличатся

 Напряжение уменьшится, а ток увеличится.

Задание {{211}} ТЗ № 940;

Отметьте правильный ответ

Как получить характеристику эквивалентного нелинейного сопротивления, заменяющего два параллельно соединённых нелинейных сопротивления?

 Умножением ординат характеристик сопротивлений.

 Сложением ординат характеристик сопротивлений.

 Сложением абсцисс характеристик сопротивлений.

 Вычитанием ординат характеристик сопротивлений.

 Вычитанием абсцисс характеристик сопротивлений.

Задание {{212}} ТЗ № 941;

Отметьте правильный ответ

Какая из ниже приведённых формул позволяет определить мощность, затрачиваемую в нелинейном сопротивлении, где ток равен 8 мА при напряжении источника 450 В?

а) .

б) .

в) .

 Только а)

 Все

 а) или б)

 б) или в)

 Ни одна

Задание {{213}} ТЗ № 942;

Отметьте правильный ответ

Последовательно соединены линейное сопротивление и нелинейное сопротивление, характеристика которого дана на рисунке. Как изменятся напряжение на нелинейном сопротивлении и ток в цепи, если увеличить напряжение источника?

 Ток и напряжение уменьшатся

 Ток увеличится, а напряжение уменьшится.

 Ток уменьшится, а напряжение увеличится.

 Ток увеличится, а напряжение не изменится.

 Ток и напряжение увеличатся

Задание {{214}} ТЗ № 943;

Отметьте правильный ответ

На рисунке приведены вольт-амперные характеристики. Какие из них относятся к нелинейным сопротивлениям?

 Только А

 Только В

 Все

 А и Б

 А и В

Задание {{215}} ТЗ № 944;

Отметьте правильный ответ

Какие величины необходимо задать, чтобы определить ток в цепи, состоящей из нелинейного элемента и линейного сопротивления, соединённых последовательно?

 Вольт-ампетную характеристику нелинейного элемента и линейное сопротивление.

 Вольт-ампернную характеристику нелинейного элемента и напряжение на зажимах цепи.

 Номинальное напряжение нелинейного элемента, линейное сопротивление и напряжение на зажимах цепи.

 Вольт-амперную характеристику нелинейного элемента, линейное сопротивление и напряжение на зажимах цепи.

 Вольт-амперную характеристику и номинальное напряжение нелинейного элемента, линейное сопротивление и напряжение на зажимах цепи.

Задание {{216}} ТЗ № 947;

Отметьте правильный ответ

 120 Ом

 1 кОм

 27 Ом

 30 Ом

Задание {{217}} ТЗ № 950;

Отметьте правильный ответ

Какие характеристики, из приведённых на рисунке, являются вольт-амперными характеристиками нелинейных сопротивлений?

 Все

 Ни одна

 Только а

 а и б

 б и в

Задание {{218}} ТЗ № 951;

Отметьте правильный ответ

Какие электрические цепи называются нелинейными?

 Электрические цепи, содержащие несколько ЭДС.

 Электрические цепи, в которых сопротивления участков являются функциями тока.

 Электрические цепи, в которых сопротивления участков являются функциями напряжения.

 Электрические цепи, в которых сопротивления участков являются функциями тока или напряжения.

 Электрические цепи, в которых расчёт тока не может быть произведён по закону Ома.

Задание {{219}} ТЗ № 952;

Отметьте правильный ответ

Три лампы с номинальным напряжением 127 В включены последовательно. Как будет распределяться напряжение на лампах, если их мощности соответственно равны: P₁=100 Вт, P₂=200 Вт и P₃=50 Вт?

 U₁>U₂>U₃

 U₁>U₂; U₃>U₁

 U₁<U₂; U₂<U₃.

 U₁<U₂; U₂>U₃

 U₁<U₂; U₁<U₃

Задание {{220}} ТЗ № 955;

Отметьте правильный ответ

Нелинейное сопротивление с вольт-амперной характеристикой, изображенной на рисунке, и реостат с сопротивлением 60 Ом соединены последовательно.

Определить ток в цепи, если приложенное напряжение к цепи равно 120 В.

 2 А

 3,5 А

 1 А

 1,5 А

Задание {{221}} ТЗ № 956;

Отметьте правильный ответ

Какие из следующих элементов электрической цепи: а) реостат, б) лампа накаливания, в) полупроводниковый диод - имеют нелинейную вольт-амперную характеристику?

 Только б)

 Только в)

 а) и б)

 б) и в)

 Все
