57.Воздушные переходы
Воздушные переходы устраиваются при пересечении трубопроводом нешироких болот, оврагов, рек, каналов, участков, под дневной поверхностью которых ведется выемка породы, полезных ископаемых и т.д.
Принципиальные схемы воздушных переходов через естественные и искусственные препятствия приведены на рис. 19.7. Однопролетный балочный переход (рис. 19.7 а) применяется при пересечении узких преград с устойчивыми стенками. Арочный переход (рис. 19.7 б) трубопровода не имеет промежуточных опор и способен к некоторой компенсации температурных деформаций труб. Многопролетный балочный переход (рис. 19.7 в) сооружают при пересечении относительно широких препятствий, дно которых сложено из устойчивых горных пород. Включение в схему П-, Г- или Z-образных компенсаторов позволяет избегать разрушений при удлинениях труб. Трапецеидальный переход (рис. 19.7 г) отличается от арочного способностью компенсировать удлинения труб в большей степени. При переходе в виде самонесущей провисающей нити (рис. 19.7 ж) трубопровод подвешивается к опорным устройствам и материал труб воспринимает нагрузку от собственной массы и массы перекачиваемого продукта. Самонесущие висячие трубопроводы применяются при строительстве газопроводов диаметром до 100 мм.
В зависимости от условий строительства все виды воздушных переходов объединяются в три группы: балочные, подвесные и самонесущие.
Балочные переходы, как правило, бывают многопролетными, т.е. с несколькими промежуточными опорами. Опоры могут быть неподвижными, шарнирными или скользящими. Шарнирные опоры отличаются от неподвижных возможностью поворота в плане вокруг неподвижной оси. Подвижная опора допускает перемещение трубопровода в направлении его продольной оси.
Сооружение балочных переходов производится в следующей последовательности:
- устраивают опоры под трубопроводы и компенсаторы;
- монтируют трубопровод на специальной площадке частично или полностью;
- укладывают трубопровод на опоры участками или сразу на полную длину;
- замыкают стыки и производят окраску наружной поверхности антикоррозионными покрытиями.
Подвесные (пантовые, висячие) переходы отличаются от балочных тем, что роль промежуточных опор выполняют канаты, удерживающие трубопровод от провисания. Для крепления несущего троса 5 служат пилоны 3 и якоря (анкерные опоры) 4. Пилоном называют опору, к которой подвешивается несущий трос. Высота пилона должна быть достаточно большой, чтобы обеспечить необходимый прогиб каната, а также запас высоты для прохода судов под трубопроводом. Нижняя массивная часть пилона из бетона или бутобетона опирается на грунт, играя роль фундамента, а верхняя легкая играет роль мачты. Якорями называют опоры, служащие для крепления концов несущего троса.
При сооружении подвесных переходов первой операцией является сооружение опор (нижней части пилонов и якорей). Одновременно монтируется верхняя часть пилонов. Монтаж верхней част и пилонов к опорам осуществляется после их подъема с помощью трубоукладчиков, автокранов и т.п. После этого между пилонами натягивается несущий трос с подвесками. Далее с помощью полиспастов, закрепленных на несущем тросе на предельно возможных расстояниях по условиям прочности трубопровода, его поднимают на уровень подвесок и закрепляют их.
В самонесущих (арочных, трапецеидальных, в виде провисающей нити) переходах нагрузку трубопровод воспринимает на себя. При монтаже арок сначала на специальном станке гнут необходимое число труб в соответствии с ее расчетной кривизной. Затем на монтажной площадке сваривают арку на полную длину, а также собирают на ней все элементы оснастки. Далее подготовленную к установке арку испытывают внутренним давлением, наносят на нее антикоррозионное покрытие, после чего перетаскивают через препятствие. Заканчиваются работы подъемом арки и ее закреплением на опорах.
58.59.60.

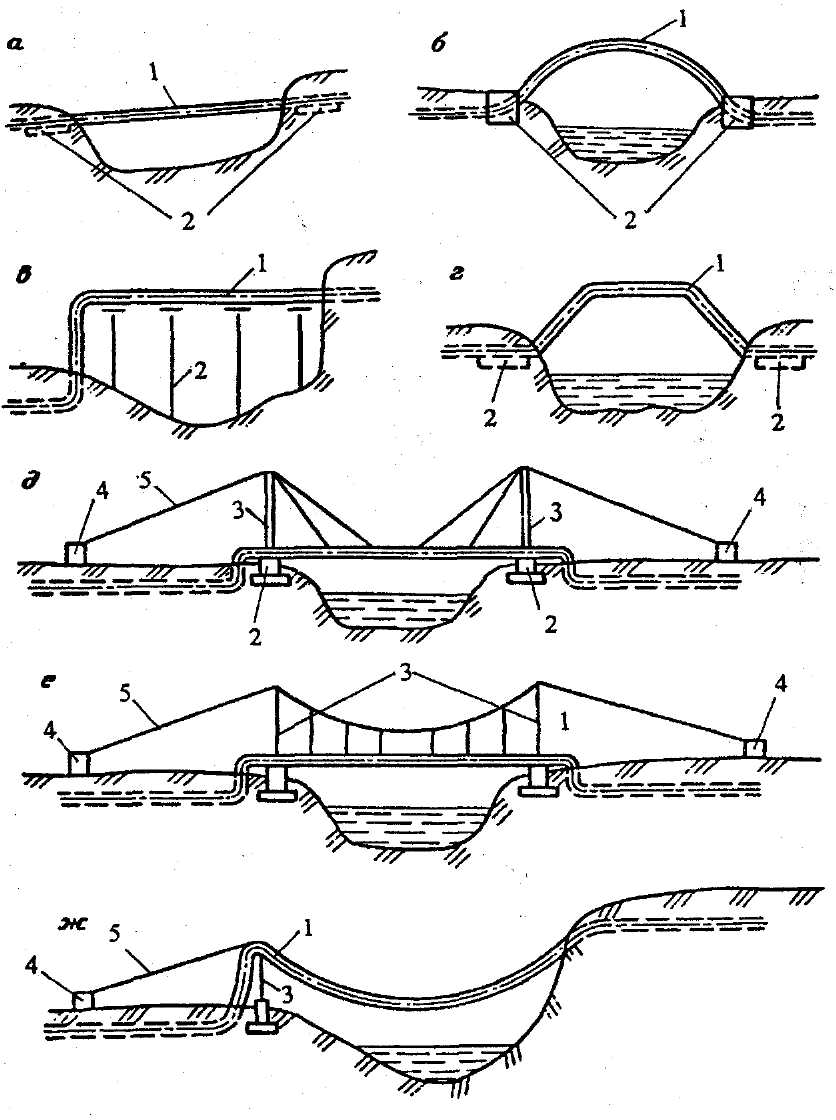

Рис. 19.7. Надземные схемы переходов через естественные и искусственные препятствия:
а - однопролетный балочный переход; б - арочный переход; в - многопролетный балочный переход с компенсатором; г - трапецеидальный переход; д - вантовый переход; е - висячий переход; ж - переход в виде самонесущей провисающей нити;
1 - трубопровод; 2 - опора; 3 - пилон; 4 - якорь; 5 - несущий трос
