3.5.2 Принципы организации цепей дп

Цепи ДП образуются из тех же проводов, по которым передаются сиг­налы связи. В зави­симости от типа линии связи используется тот или иной спо­соб защиты линии связи от токов ДП.

1. На линиях с симметричным кабелем ток ДП поступает через среднюю точку трансфор­матора и делится пополам между проводами линии связи (рис. 3.5.4). Это дифференциальная схема передачи токов ДП.

Рис. 3.5.4

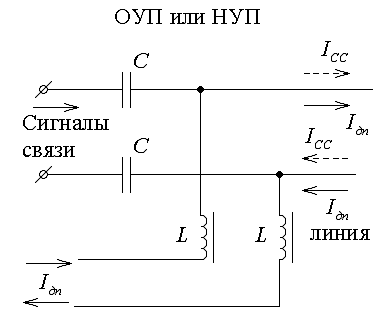

2. Применение разделительных фильтров характерно для кабельных ли­ний с коаксиаль­ным кабелем (рис. 3.5.5).

Рис. 3.5.5

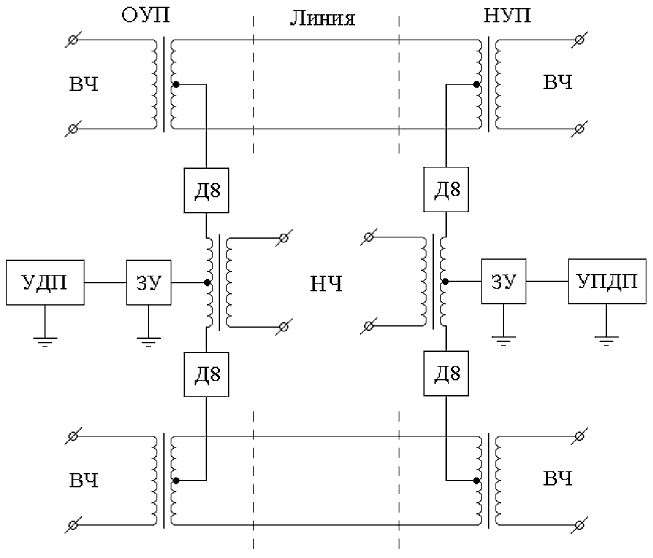

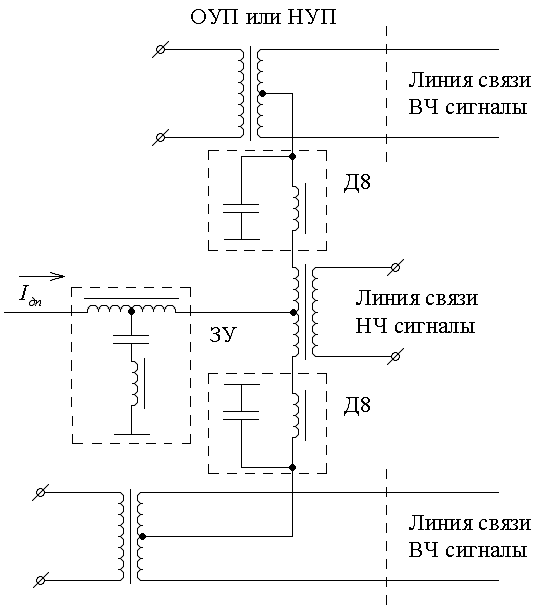

Кроме таких простых разделительных фильтров применяются более сложные раздели­тельные фильтры и защитные устройства (рис. 3.5.6).

Рис. 3.5.6

Д8 - ВЧ разделительный фильтр, служит для развязки ВЧ пар линии связи.

ЗУ - фильтр НЧ с для защиты от электромагнитного влия­ния со стороны вы­соковольтных линий и электрифицированных железных до­рог.

Симметричный кабель может иметь от 8 до 14 пар жил (проводов) диа­метром 1,2 мм ка­ждая. Две пары свиваются вместе, образуя "четверку" жил. Применяются ВЧ четырехчетве­рочные (4х4х1,2) и семичетверочные (7х4х1,2) симметричные кабели марок МКСБ, МКБ, МКСАШ, одночетверочные (1х4х1,2) марки ВКПВ.

Цепи дистанционного питания могут состоять из одного, двух и четырех проводов. Выбор схемы зависит от числа жил, числа каналов связи и величины сопротивления проводов. Все­гда лучше использовать максимально большее число пар жил для ДП. При этом потери в ли­нии будут меньше. На рис. 3.5.7, 3.5.8, 3.5.9 приведены схемы цепей ДП для симметричного кабеля.

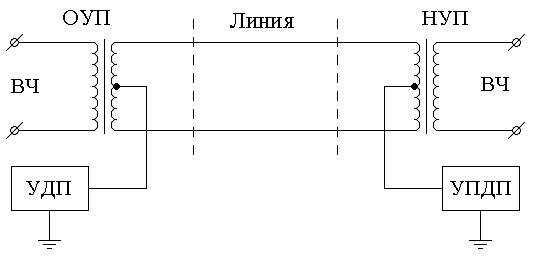

Рис. 3.5.7 Однопроводная "пара - земля"

Рис. 3.5.8 Однопроводная "четверка - земля"

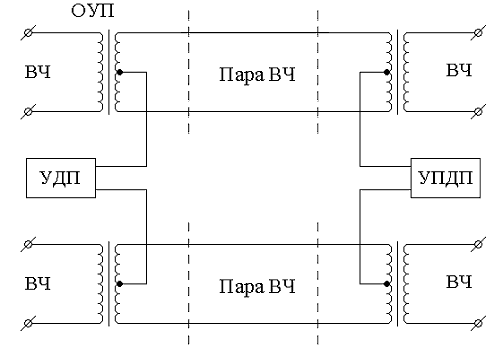

Рис. 3.5.9 Двухпроводная "пара - пара"

Таблица 3.1.

Система передачи	Тип кабеля	Характеристика системы пере­дачи	Схема ДП	Длина участка усиления, км	Длина секции ДП, км	Падение напряжения на НУП, В	Ток ДП, А	Мин., напр., ДП, В	Напр., УДП, В	Напр., - источник питания ОУП, В
1	2	3	4	5	6	7	8	9	10	11
К-60П	Симметричный многочетверочный типа МКС с жи­лами 1,2 мм	Двухкабельная однополосная	Провод - земля (чет­верка - земля)	20	285	2 х 18	0,180 нестаб	-	475 стаб	-21,2±3%
			Провод - провод (четверка - четверка)		133	4 х 18		-	475 стаб
К-102ОС	То же	То же	Провод - провод по фантомным цепям ВЧ и плюс по фантомным цепям НЧ	3,2	280	15	0,1 стаб	36	900	-24±10%
ИКМ-15	Симметричный одночетверочный типа КСПП или ВТСП	Однокабельная	Провод - провод по фантомным цепям	7,2...7,4	50	-	0,085 стаб	50	340	-60±20% -60-10%
ИКМ-30	Низкочастотный типа Т с жилами 0,5; 0,6; 0,7 мм и ТПП с жилами 0,5 и 0,7	Однокабельная (двухкабельная)	Провод - провод по фантомным цепям	От 1,5 до 2,7 в за­вис., от типа ка­беля	От 30 до 54	9,4	0,11 стаб	16 (при блоке ДПК)	54	-60±10%
								35 (при блоке ДП)	240
ИКМ-120	Симметричный многочетверочный типа МКС с жи­лами 1,2 мм	Двухкабельная однополосная	Провод - провод по фантомным цепям	5		24	0,125 стабил.	40	980	-60±10% (-24±10%)

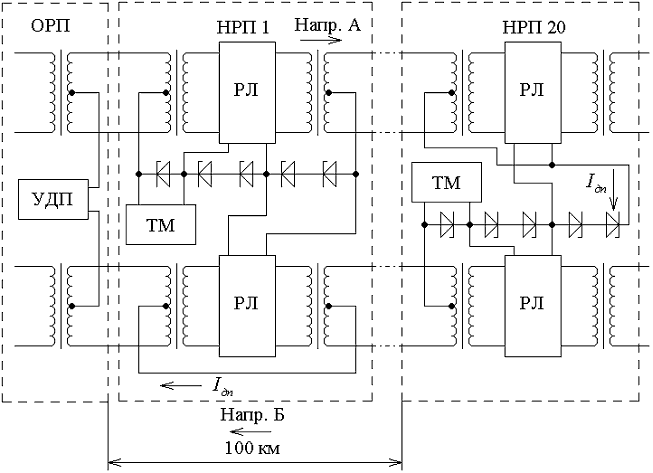

На рис. 3.5.10 приведена схема одной полусекции ДП системы ИКМ-120.

Рис. 3.5.10

Устройство приема на каждом необслуживаемом регенерационном пункте (НРП) пред­ставляет собой пять последовательно соединенных стабили­тронов типа 2С147А. Напряжение питания каждого одностороннего регенера­тора (РЛ) определяется напряжением двух после­довательно соединенных ста­билитронов. С целью увеличения длины секции ДП и исключе­ния возможности поражения человека электрическим током УДП снабжается искусственно за­земленной средней точкой. Это позволило повысить напряжение ДП до 980 В, тогда как исходя из электрической прочности кабеля напряжение ДП на его жилах по отношению к земле должно быть не более 500-580 В.

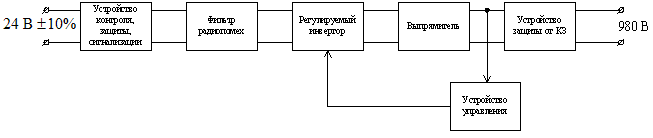

Структурная схема УДП системы ИКМ-120 приведена на рис. 3.5.11.

Рис. 3.5.11.

В линиях с коаксиальным кабелем используются центральные жилы с диаметром d и трубки коаксиальных пар с диаметром D.

В коаксиальном кабеле содержится несколько коаксиальных пар.

Марка	d/D (мм)
КМБ-4	2,6/9,4
КМБ-8/6	2,6/9,4
МКТСБ-4	1,2/4,6
МКБ-4	1,2/4,4

Для защиты цепей связи от токов ДП применяются только разделитель­ные фильтры.

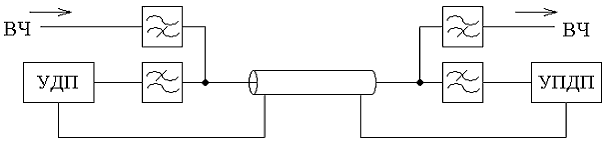

На рис. 3.5.12 приведена схема ДП коаксиального кабеля по типу двух­проводная "цен­тральная жила - трубка".

Рис. 3.5.12

Достоинство: рациональная организация питания усилителей.

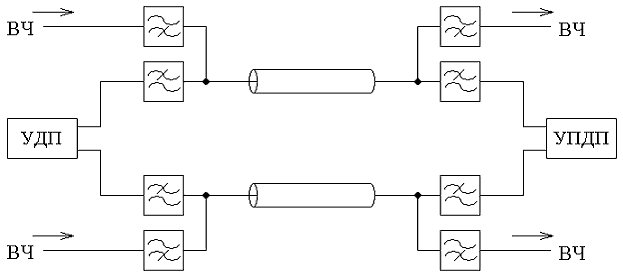

На рис. 3.5.13 приведена двухпроводная схема ДП "центральная жила - центральная жила"

Рис. 3.5.13.

Достоинство: меньшие потери, так как сопротивление трубки больше, чем сопротивление центральной жилы.

Технические данные ДП систем передач коаксиального кабеля приведены в таблице 3.2

Таблица 3.2.

Система передачи	Характеристика системы	Кабель	Длина усил. участка, км	Схема орга­низации ДП	Длина секции ДП, км	Ток ДП, А	Напряжение УДП, В	Резервирование ДП	Напр., УПДП, В	Напр., ис­точ­ника питания на ОУП (ОРП), В
1	2	3	4	5	6	7	8	9	10	11
К-120	Двухполосная	ВКПАП-1 х 2,1/9,4	10	Центральная жила - трубка	210	75 ста­бил.	500	Сквозное со смежного ОУП	1520 на НУП с АРУ (каждый 5-й)	-24±10%
К-30	Однополосная	МТП-4 х 1,2/4,6	6	Центральная жила - цен­тральная жила	240	35 ста­бил.	980	Передвижная усилительная станция (ПУС-8)	12,5 40 на НУП с АРУ (каждый 5-й)	-24±10%
К-192ОП	Однополосная	КМ-4	6	Центральная жила - цен­тральная жила	246	340 стабил.	1500	Передвижная питающая станция	2054 на НУП с АРУ (каждый 4-й)	-24±10%
К-192ОП	Однополосная	КМ-4	6	Центральная жила - земля	186	100 стабил.	950	Сквозное со смежного ОУП по схеме "про­вод - провод"	-	-24+12% -24-22%
К-3600	То же	КМ-4	3	Центральная жила - цен­тральная жила	186	340 стабил.	2000	Передвижная питающая станция	54 на НУП с АРУ (каждый 5-й)	-24±10%
К-10800	- << -	КМ-4	1,5	То же	120	450 стабил.	2000	То же	19 + 2 (38 че­рез ка­ждые 30 км)	-60±10% -24±10%
ИКМ-480	- << -	КМ-4	3	- << -	200	200 стабил.	1300	- << -	10	-60±10% -24±10%
ИКМ-1920 х 2	- << -	КМ-4	3	- << -	200	400	1300	- << -	10	-60±10% -24±10%

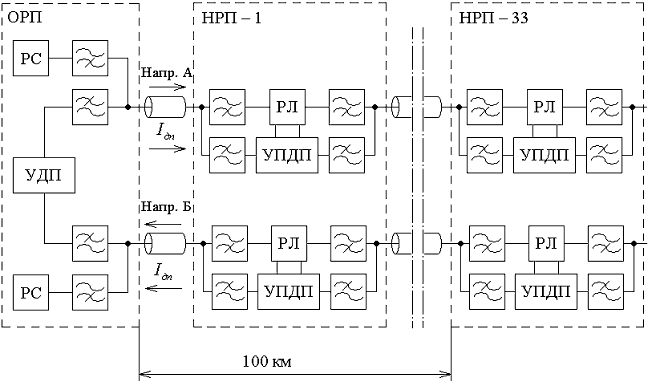

Схема организации ДП (одна полусекция) системы ИКМ-480 приведена на рис. 3.5.14.

Рис. 3.5.14

УПДП на всех НРП полусекции включаются последовательно в оба про­вода цепи ДП. Так как максимальное напряжение ДП (1300 В) превышает рабо­чее (1000 В) проводников кабеля относительно земли, то для защиты кабеля от возможного превышения рабочего напряжения при появлении тока утечки на землю в системе имеется заземленная средняя точка. Для за­щиты обслуживаю­щего персонала отключение УДП происходит при токах утечки более 8 мА, при этом напряжение на кабеле не превышает 1000 В.
