3.5. Дистанционное питание электроаппаратуры

Сеть многоканальной связи состоит из большого числа усилительных промежуточных пунктов. Оборудование каждого из них собственными источ­никами питания экономически невыгодно. Поэтому большинство из них дела­ется необслуживаемыми и питается дистанци­онно.

Дистанционным питанием (ДП) называется передача электрической энергии для пита­ния аппаратуры связи, установленной на необслуживаемых усилительных пунктах (НУП), с использованием тех же цепей, по которым ор­ганизуется связь.

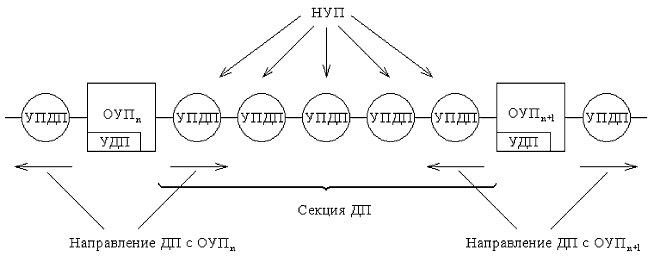

Структурная схема организации ДП на магистрали связи приведена на рис.3.5.1.

Рис.3.5.1

Участок магистрали связи между двумя смежными ОУП называется сек­цией ДП. Передача электроэнергии с ОУП, как правило, осуществляется на длину полусекции. НУП другой по­лусекции получают питание со следующего ОУП.

Основные требования, предъявляемых к цепи ДП:

  1. наибольшая дальность ДП;

  2. бесперебойная подача энергии;

  3. хорошие массогабаритные показатели;

  4. минимальное влияние токов ДП на каналы связи;

  5. минимальное влияние посторонних помех на цепи ДП и каналы связи.

В современных системах передачи информации ДП позволяет автомати­зировать (сделать необслуживаемым) до 98% всех УП магистрали.

3.5.1 Классификация систем дп

1. Существуют три типа линий связи: на симметричном, коаксиальном и оптоволокон­ном кабелях. Их цепи ДП строятся по разному.

Кроме того, системы ДП делятся по следующим признакам:

2. По роду тока ДП (переменный или постоянный). ДП постоянным током обеспечивает практически полное отсутствие влияния токов ДП на ка­налы связи и устройства ДП (УДП) проще. В связи с этим ДП постоянным то­ком получило наибольшее применение.

ДП переменным током (промышленной частоты) применяется только на магистралях ко­аксиального кабеля в АСП (аналоговых СП) К-1920 и К-1920У, выполненных на электрон­ных лампах.

3. По схемам передачи электроэнергии. При ДП постоянным током ис­пользуются две схемы: "провод-провод" и "провод-земля".

Схема "провод-провод" образуется из проводов линий связи. Она хорошо защищена от блуждающих токов линий электропередач, электрифицированных железных дорог. Недоста­ток - малая дальность действия.

В схеме "провод-земля" обратным проводом служит земля, поэтому схема более подвер­жена влиянию различных посторонних ЭДС и токов.

4. По схемам включения нагрузок. Нагрузки (НУП) могут включаться в линию последо­вательно, параллельно и раздельно.

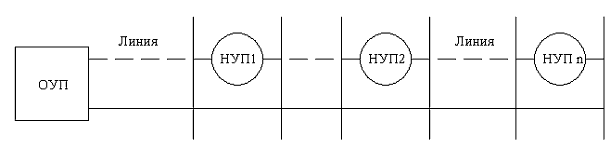

Схема последовательного включения нагрузок НУП, приведенная на рис. 3.5.2, использу­ется при ДП постоянным током. Ток в линии стабилизируется одним общим стабилизатором тока.

Рис. 3.5.2

Напряжение УДП:

,

где - суммарное сопротивление прямого и обратного проводов усили­тельного участка.

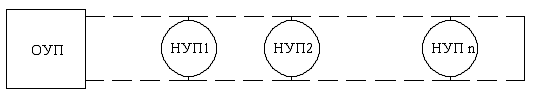

Параллельная схема включения нагрузок НУП приведена на рис. 3.5.3.

Рис. 3.5.3.

Применяется для включения НУП ламповой аппаратуры при питании пе­ременным током. Для уменьшения потерь в линии проще применить трансфор­маторы и увеличить дальность системы.

Раздельное включение нагрузок НУП, когда в каждую цепь включается только один НУП, не позволяет получить большую дальность ДП. Она приме­няется при питании постоянным током вынесенных подстанций ВПС или кон­центраторов ВПК. Это характерно для совре­менных цифровых сетей связи, ко­торые строятся по радиально-узловому принципу.

5. По способам резервирования. Резервирование ДП предусматривается на случай прове­дения профилактических или ремонтных работ на участках ли­нии связи. Чтобы не нарушить действие связи в эти периоды, резервирование может осуществляться путем:

  • подачи питания по второму кабелю с того же ОУП;

  • с противоположного ОУП (сквозное резервирование);

  • от стационарных резервных питающих пунктов, размещенных посе­редине между двумя ОУП;

  • от передвижных питающих или усилительных станций.
