3.3. Классификация электроустановок

В зависимости от требований к надежности подачи электроэнергии элек­троприемники разделяются на I, II и III категории. Определения этих категорий приведены в ведомствен­ных строительных нормах ВСН332-93 Минсвязи РФ.

Из потребителей I категории выделена особая группа, предъявляющая повышенные требо­вания к надежности. К ней относятся электроприемники, пе­рерыв в подаче электроэнергии которых может вызвать нарушение связей особо важных оповещений, а также нарушение сложного технологического процесса, связанного с угрозой для жизни людей.

В особую группу I категории входят:

Технологические приемники МГТС, телеграфных станций и узлов, сете­вых узлов и узлов автоматических коммутаций, ГАТС емкостью более 3000 номеров, аппаратура аварийного и эвакуационного электроосвещения. К I кате­гории отнесены приемники, перерыв в электро­снабжении которых может по­влечь за собой перерыв связей и вещания и, как следствие, - нарушение пере­дачи важной информации. Это технологические электроприемники цен­траль­ных усилительных станций радиотрансляционных узлов, городские АТС емко­стью от 500 до 3000 номеров, узловые станции сельской телефонной сети (СТС); оконечные станции СТС; районные узлы связи и сельские отделения связи.

Ко II категории относятся подстанции электромеханических систем емко­стью до 3000 но­меров, подстанции и АТС электронных систем емкостью до 1082 номеров, опорные усили­тельные подстанции, блок-станции и станции ра­диотрансляционных узлов, перерыв в подаче электроэнергии которых может вызвать перерыв связей или местного вещания, не исполь­зуемых для передачи важной информации.

К III категории отнесены все остальные электроприемники, не отнесен­ные к I и II катего­риям.

Для обеспечения требуемой надежности электроснабжение предприятий электросвязи осуществляется от нескольких независимых источников:

• энергосистема;

• собственная дизель-генераторная электростанция;

• аккумуляторные батареи.

Особая группа I категории должна снабжаться от двух независимых ис­точников 3-х фаз­ного переменного тока с собственной трансформаторной под­станцией.

В случае внешнего электроснабжения от двух независимых источников собственная ре­зервная электростанция оборудуется одним дизель-генератором. Ее мощность определяется из расчета мощности потребителей особой группы I категории, собственных нужд автомати­зированной дизель-генераторной элек­тростанции (АДЭС), послеаварийного дозаряда акку­муляторной батареи (АБ) и освещения.

Если внешний источник электропитания один, то резервный АДЭС обо­рудуется двумя ди­зель-генераторами.

Резервные АДЭС сетевых узлов и узлов автоматической коммутации оборудуется двумя рабочими дизель-герераторами и одним резервным, способ­ным автоматически замещать лю­бой из рабочих.

Предприятия электросвязи I категории оборудуются резервной АДЭС с одним дизель-ге­нератором только в случае электроснабжения от одного источ­ника.

Выпускаются АДГУ мощностью 4 кВт (2Э-4Р), 8 кВт (Э-8Р и В-8Р), 16кВт (2Э16А3 и 3Э16А3), 24 кВт (ДГА-2-24М и ДГА-3-24М), 48 кВт (ДГА-2-48М и ДГА-3-48М), 100 кВт (ДГА-100М ), 500 кВт (КАС-500Р).

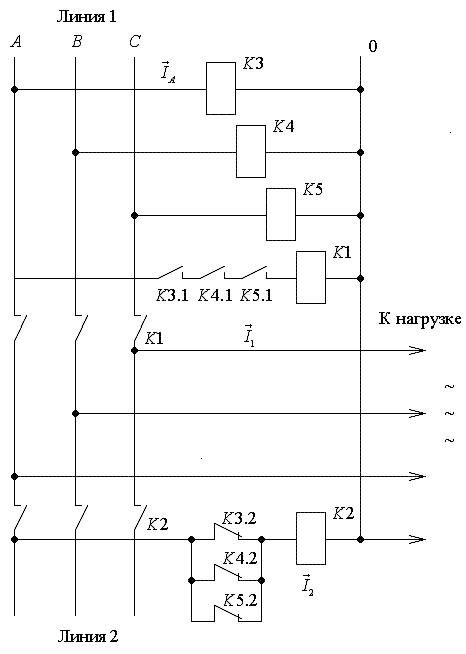

Переключение электроснабжения с одного источника на другой происхо­дит автоматиче­ски в установках автоматического включения резерва (АРВ). Они работают на напряжении 380/220 В на токи 63, 100, 160, 250, 400, 630 А. Схема устройства электромеханического АРВ приведена на рис.3.3.1.

Рис.3.3.1

В нормальных условиях нагрузка питается от 1 линии. При этом кон­такты контура замк­нуты, а разомкнуты. При отключении любой из фаз линии 1, (напри­мер, А) . Нормально разомкнутые контакты реле контроля ( ) отклю­чают обмотку контактора , а его нормально замкнутые контакты передают питание на об­мотку контактора и его кон­такты подключают нагрузку к линии 2. Время переключе­ния 0,4-0,8 с.

На токи 50 100 А используются теристорные ключи. Время переключе­ния у них 10 мс.

Электроустановка (ЭУ) включает в себя комплекс электросооружений, обеспечивающий электроснабжение. В нее входит электропитающая установка (ЭПУ) .

Кроме того, большая часть современной аппаратуры запитывается от собственных ИВЭП (комбинированная система электропитания).

Электропитающая установка (ЭПУ) вырабатывает энергию постоянного тока 60 В, 48 В, 24 В, а также переменного одно и трехфазного тока 380/220 В. Номиналы напряжений, а также их отклонения регламентирует ГОСТ 2237-83 <Аппаратура электросвязи. Напряжения питания и методы измерения>. Допус­каются отклонения постоянного напряжения 60 В в пределах от 54 В до 72 В или от 54 В до 66 В, а напряжения 24 В в пределах от 21 до 28 В или от 21,6 до 26,4 В.

Для оценки величины пульсаций питающего напряжения для ВЧ аппара­туры связи поль­зуются среднеквадратичной величиной напряжения (дейст­вующим значением):

.

Это значение измеряется электронным вольтметром с квадратичной ха­рактеристикой и частотным диапазоном от 50 Гц и выше.

Для многоканальной ВЧ аппаратуры было экспериментально определено, что пульсация в цепях питания должна учитываться двумя нормами:

• oдной - для гармоник с от 300 Гц и выше,

• другой - для гармоник с ниже 300 Гц.

По ГОСТ 5237-83 до 300 Гц должно быть меньше 0,25 В для , свыше 300 Гц должно быть меньше 15 мВ для и меньше 100 мВ для .

В случае раздельной оценки пульсаций по частоте вольтметр подклю­чают через фильтр, который позволяет оценить от 50 до 250 Гц и свыше 300 Гц.

Допустимые пульсации различны в зависимости от рода аппаратуры. На­пример, для пита­ния телеграфных линий .

При оценке пульсации напряжения питания телефонных НЧ каналов не­обходимо учиты­вать не только величину напряжения данной гармоники, но и ее частоту. Это объясняется тем, что телефонные цепи и ухо человека обладают разной чувствительностью к колебаниям разной частоты. В связи с этим вве­дены псофометрические коэффициенты , величина кото­рых определена экспе­риментально с учетом свойств телефона и уха человека.

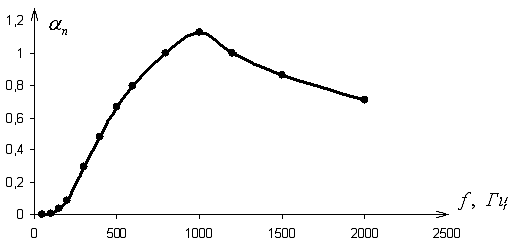

Псофометрический коэффициент, учитывающий количественное влияние гармоники . На рис.3.3.2 приведена частотная характери­стика псофометрического коэффициента.

Рис.3.3.2

Действующее значение псофометрического напряжения

.

Псофометрическое значение напряжения пульсаций измеряется псофо­метром, оно не должно превышать 2 мВ.
