3.1. Источники внешнего электроснабжения
Предприятия связи получают электроэнергию от электростанции или энергосистемы.
Примерная схема энергосистемы изображена на рис.3.1.1. Электроэнергию вырабатывают ГЭС, ТЭС и теплоцентраль (ТЭЦ). Они соединены с районной сетью 110 кВ подстанциями и линиями электропередач.

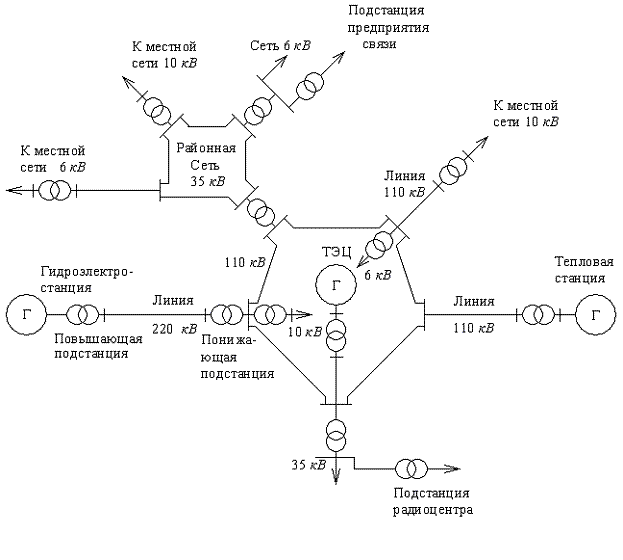

Рис.3.1.1. Схема энергетической системы
Внутри кольцевой районной сети имеются понижающие подстанции и ТЭЦ, работающая на привозном топливе. ТЭЦ соединена с сетью повышающей подстанцией. От районной сети 110 кВ через понижающую подстанцию питается районная сеть 35 кВ, от которой через понижающие подстанции питаются местные сети 10 кВ или 6 кВ с понижающими трансформаторами для распределительных сетей 380/220 В.
Кроме энергосистемы, электроэнергию на предприятиях связи получают от дизель-генераторных установок с двигателями внутреннего сгорания. Они могут работать постоянно или запускаться автоматически в случае пропадания напряжения в местной электросети и останавливаться при появлении напряжения сети.
Для преобразования и распределения электроэнергии служат:
главные понижающие подстанции (ГПП)
центральные распределительные подстанции (ЦРП)
распределительные пункты (РП)
трансформаторные пункты (ТП)
специальные подстанции, например преобразовательные (ПП).
Электроустановкой (ЭУ) называется комплекс сооружений, обеспечивающих электропитание аппаратуры связи, освещение, а так же работу установок хозяйственного назначения (вентиляция, отопление и т. д.). Основные элементы электроустановки: трансформаторная подстанция, собственная электростанция, электропитающая установка, электрооборудование и сеть освещения, сети других потребителей электроэнергии.
Электропитающей установкой (ЭПУ) называется часть электроустановки, предназначенная для преобразования, регулирования, обеспечения бесперебойного электропитания аппаратуры. В нее входят:
выпрямительные устройства;
аккумуляторные батареи;
стабилизаторы;
преобразователи;
устройства гарантированного питания постоянным и (или) переменным током;
устройство автоматического включения резерва (АВР);
распределительно-коммутационные устройства.
Требования, предъявляемые к электроустановкам:
ЭУ должны обеспечивать надежное и бесперебойное электропитание аппаратуры электроэнергией требуемого качества;
иметь высокие КПД и
и хорошие массогабаритные показатели;
быть максимально автоматизированными;
строиться на базе электрооборудования промышленного изготовления;
иметь большой срок службы (20 лет) с возможностью развития и модернизации без замены основного силового оборудования.
