II поток.

1. Монтаж стропильных ферм

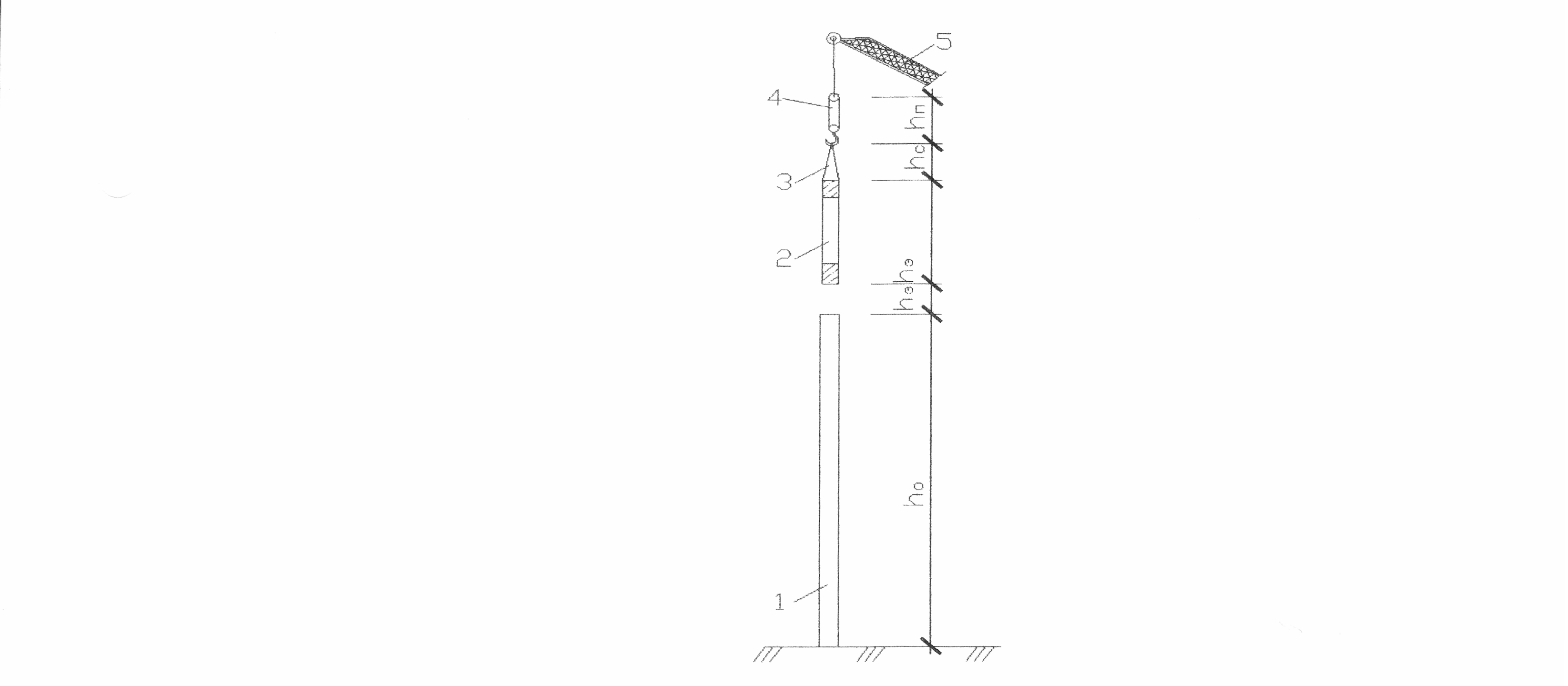

Р исунок 5.5. – Монтаж стропильных ферм. Где 1 – колонна в проектном положении; 2 – стропильная ферма в монтажном положении; 3 – траверса;4 – полиспаст; 5 – стрела монтажного крана.

Требуемая монтажная масса:

где q_э – масса элемента,

q_з.п. –масса захватного приспособления;

Требуемая монтажная высота:

где h_о – высота монтажного горизонта,

h_з – запас для монтажа,

h_э – высота элемента в монтажном положении,

h_с – высота строповки,

h_п – высота полиспаста.

Требуемый монтажный вылет:

2. Монтаж плит покрытия

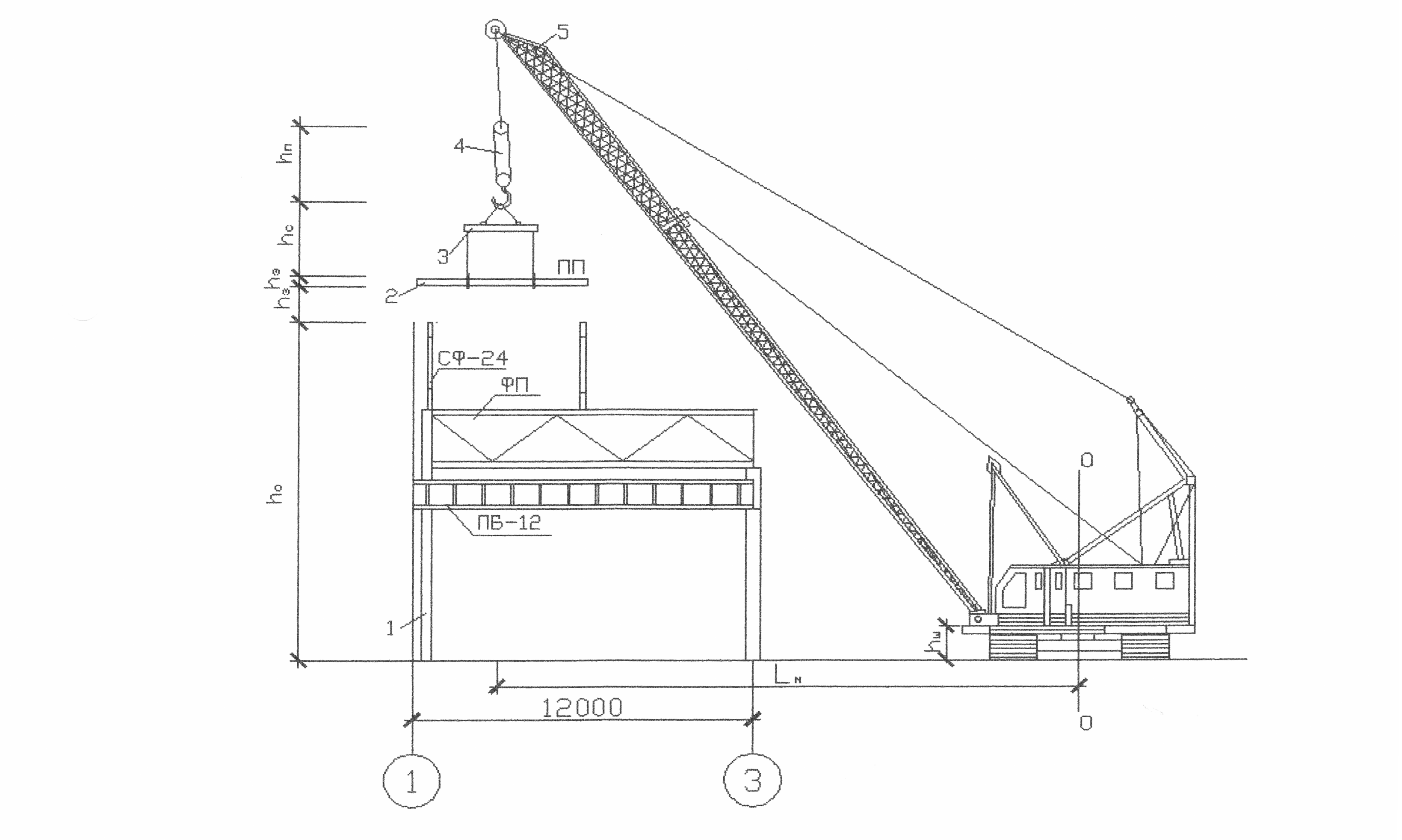

Р исунок 5.6. – Монтаж плит покрытия. Где 1 – колонна в проектном положении; 2 – плита покрытия в монтажном положении; 3 – траверса;4 – полиспаст; 5 – стрела монтажного крана.

Требуемая монтажная масса:

где q_э – масса элемента,

q_з.п. –масса захватного приспособления;

Требуемая монтажная высота:

где h_о – высота монтажного горизонта,

h_з – запас для монтажа,

h_э – высота элемента в монтажном положении,

h_с – высота строповки,

h_п – высота полиспаста.

Требуемый монтажный вылет:

где h_c – высота строповки,

h_п – высота полиспаста,

H_м – требуемая монтажная высота,

b – половина плиты покрытия,

b₁ – расстояние от стрелы крана до края плиты покрытия,

b₂ – половина толщины стрелы монтажного крана,

b₃ – половина длины монтажного крана.

Таблица 5.1. – Требуемые параметры монтажных кранов

Наименование элементов		Qм, м	Hм, м	Lм, м
I поток	Колонны	12,184	15,2	10,82
	Подкрановые балки	3,325	13,1	9
II поток	Стропильные фермы	11,35	19,5	9
	Плита покрытия	2,505	18,3	17,11

Каркас здания собирается 2 кранами, I и II потоками. Пересечение поток не происходит. За захватку принимается 1 температурный блок здания:

• I поток – выполняется монтажным краном раздельным способом. Производится монтаж колонн, подкрановых балок и вертикальных связей.

• II поток – выполняется монтажным краном, комплексным методом. На одном шаге производится монтаж ферм и плит покрытия.

Для монтажа конструкций колонн, подкрановых балок и вертикальных связей (I поток) подходят 2 варианта монтажных кранов:

-СКГ-50,

-ДЭК-50.

Для монтажа ферм и плит покрытия (II поток) подходят 2 варианта монтажных кранов:

-СКГ-63,

-СКГ-100.

5.2. Определение среднесменной производительности монтажных кранов

где t_см – продолжительность рабочей смены, час;

P¹_см – средняя масса элементов, т;

k_в1 – коэффициент учитывающий технологические перерывы, k=0,85;

k_в2 – коэффициент учитывающий организационные перерывы, k=0,75;

T_ц.уср – время цикла усредненное, мин, определяется по формуле:

Время цикла, мин:

Время выполнения машинных операций, мин:

где H₁, H₂ – высота подъема и опускания груза конструкции при установке в проектное положение, м;

V₁, V₂ – соответствующие скорости подъема и опускания груза, м/мин;

- угол поворота стрелы от места строповки до монтажа положения, =180°;

n- скорость вращения стрелы крана, об/мин;

k_пов – коэффициент учитывающий совмещение поворота с вертикальным подъемом груза.

Время выполнения ручных операций, мин:

где H_вр – норма времени, чел-ч;

N_зв – количество человек в звене.

СКГ-50	ДЭК-50
КК	КК
КС	КС
ПБ-6	ПБ-6
ПБ-12	ПБ-12

СВ-6	СВ-6
СВ-12	СВ-12

СКГ-50

ДЭК-50
