Тема самостійного вивчення №2 Світильники

Мета: формувати основні поняття та визначення пов’язані зі світильниками, ознайомитись з призначенням, видами та областю застосування світильників, вивчити основні параметри та криву сили світла світильників.

1. Загальні відомості.

2. Конструкція світильників.

3. Основні характеристики світильників.

Світильником називається освітлювальний прилад ближньої дії, призначений для освітлення об’єктів, які знаходяться на відстанях в десятки разів більше ніж розміри самого світильника і для розміщення в йому джерел світла(ламп), пускорегулювальної та комутаційної апаратури, а також елементів корекції світлового потоку (розсіювачів або світлофільтрів чи відбивачів).

За призначенням, в залежності від місця встановлення світильники поділяються на

• світильники зовнішнього освітлення(ліхтарі та прожектори),

• світильники внутрішнього освітлення;

• світильники місцевого освітлення.

Відповідно стандарту світильники класифікуються за ступенем захисту від пилу і води:

а) – від пилу:

• відкриті;

• перекриті з неущільненою світлопропускною оболонкою;

• повністю пилозахищені;

• частково пилозахищені (захищені лише струмопровідні частини);

• повністю пилонепроникнені:

• частково пилонепроникнені.

б) – від води:

• незахищені; - брискозахищені;

• краплезахищені; - струмозахищені,

• дощевозахищені;

Для роботи в виробничих приміщеннях з хімічно агресивними середовищами використовують світильники, які захищені від впливу хімічно

агресивного середовища (хімічно стійкі).

Такий світильник складається з хімічно стійкого пластмасового корпусу, отвір для вводу провідників живлення має ущільнення, а прокладка з термостійкої гуми не допускає проникнення всередину світильника хімічно агресивних речовин. Арматура ламп виготовляється, як правило, з фарфору.

Для освітлення вибухонебезпечних приміщень використовують вибухозахищені світильники, які виготовляють за видами вибухозахисту:

- для ламп розжарювання: “вибухонепроникаюча оболонка” або “підвищена надійність проти вибуху”;

- для люмінесцентних ламп – з видом вибухозахисту “підвищена надійність проти вибуху”.

В вибухозахищених світильниках скляний ковпак і корпус світильника

мають велику механічну міцність і тому здатні витримати внутрішній тиск, який створює вибухонебезпечна суміш під час її підпалювання. Для захисту від механічних пошкоджень скляний ковпак захищається металевою сіткою.

Вибухозахищені світильники комплектуються патроном з іскрогасильною камерою і механічним блокуванням, яке забезпечує замикання кола лампи коли вона повністю вкручена в гільзу патрону. Подача напруги припиняється при відкриванні світильника спеціальною контактною пружиною.

Для освітлення виробничих приміщень, в яких технологічний процес пов’язаний з подрібненням сировини, використовуються світильники з товстою скляною лінзою і додатковим металевим щитом, який захищає лінзу і лампу від попадання осколків та уламків сировини.

Різноманітність світильників по ступеню захисту від впливу зовнішнього середовища дає можливість підібрати необхідне конструктивне виконання світильника практично для будь яких умов роботи і навколишнього середовища як для роботи в приміщеннях так і на відкритому повітрі.

В залежності від виду ламп світильники можна поділити на світильники для ламп розжарювання, на світильники для люмінесцентних або газорозрядних ламп.

В залежності від способу встановлення світильники можна поділити на підвісні (стельові) та на бокові (настінні). Спосіб встановлення світильників залежить від характеру роботи і розташування робочих місць в виробничому приміщенні. Світильники місцевого освітлення встановлюються безпосередньо на робочому місці на пристосуваннях, які дозволяють встановлювати світловий потік в зручному напрямку.

Конструкція світильників.

а) світильники для внутрішнього освітлення.

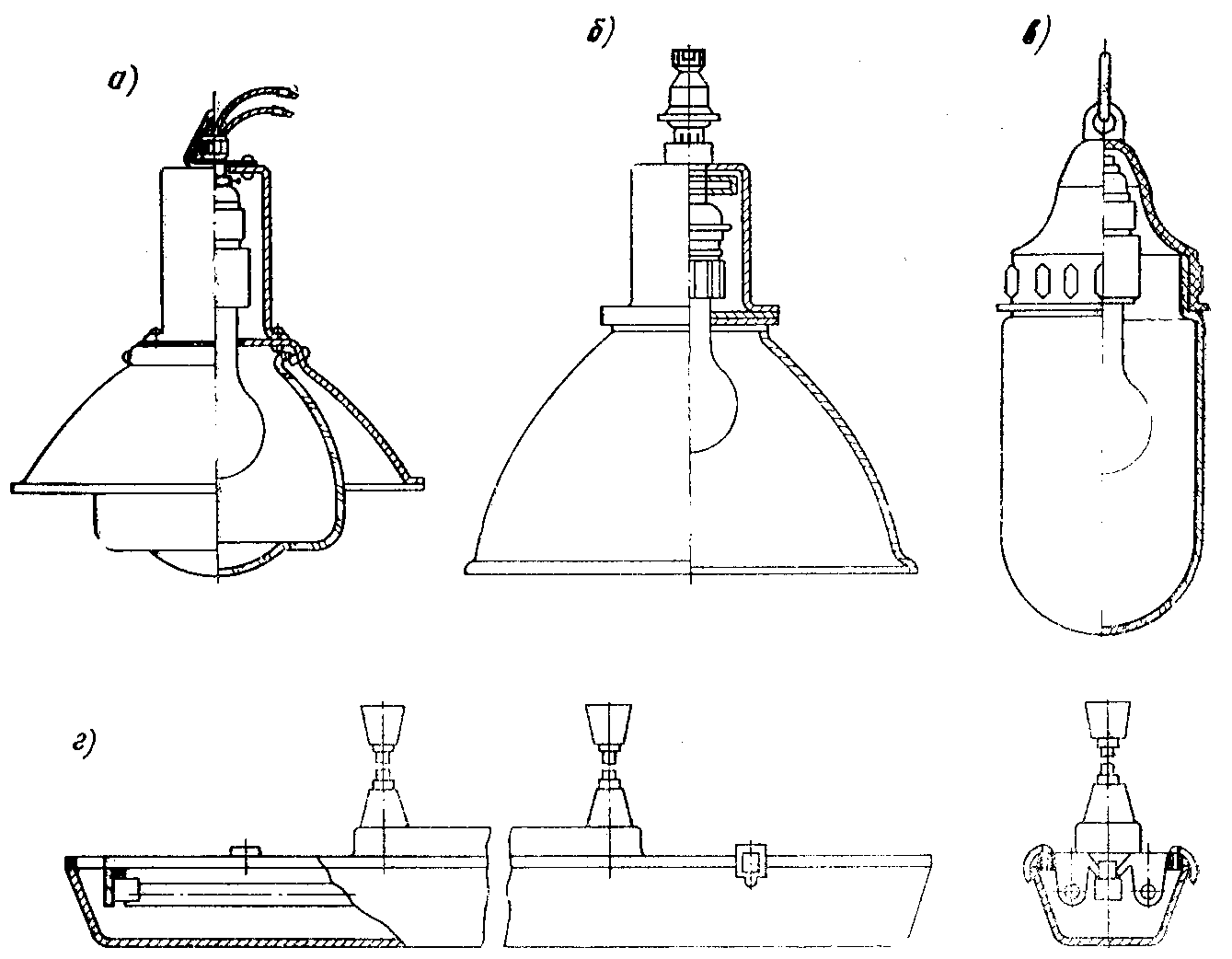

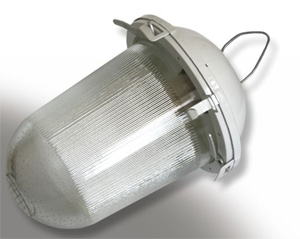

Рис.1. Світильники для внутрішнього освітлення.

а) – незахищений типу Уз з відбивачем і скляним затінювачем; б) – частково пилозахищений типу ГсУ; в) – повністю пилозахищений і краплезахищений типу ПГ; г) - повністю пилозахищений і краплезахищений типу ПВЛ для люмінесцентних ламп.

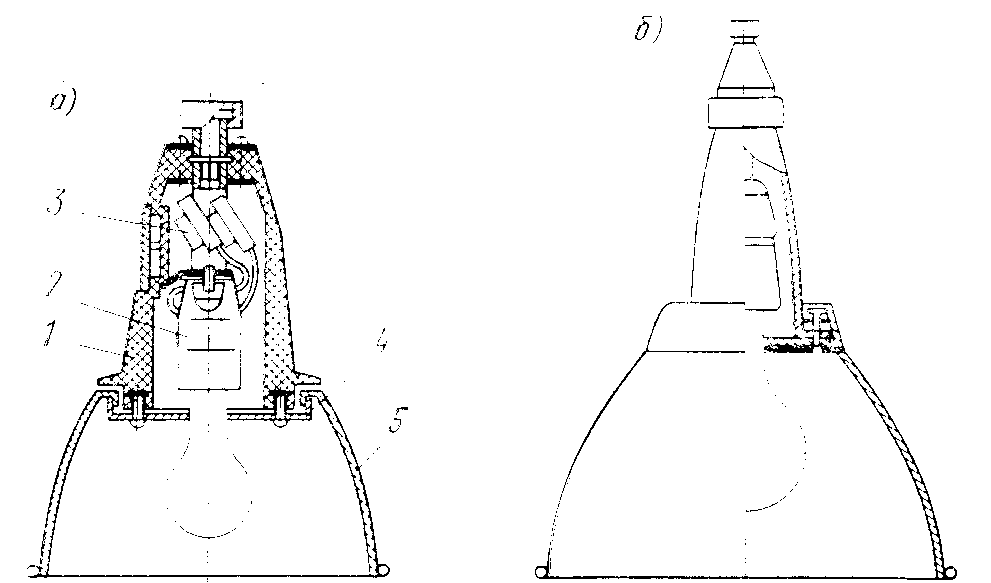

Рис.2. Хімічно стійкісвітильники.

а) - для ламп розжарювання типу “Астра”;

б) – для ламп ДРЛ типу УПД.

1 – корпус; 2 – патрон; 3 – клемна колодка; 4 – екран; 5 – відбивач.

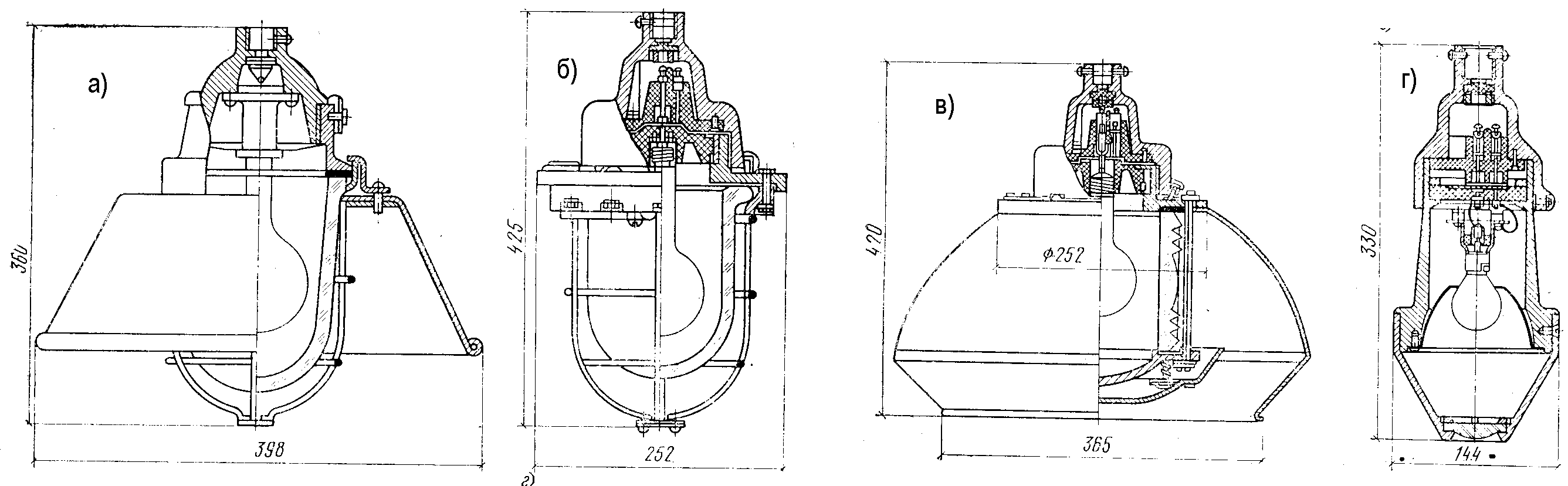

Рис.3. Вибухозахищені світильники для ламп розжарювання.

а) – ВЗГ-200; б) – В4А-200; в) – В4А-100; г) – В4А-50.

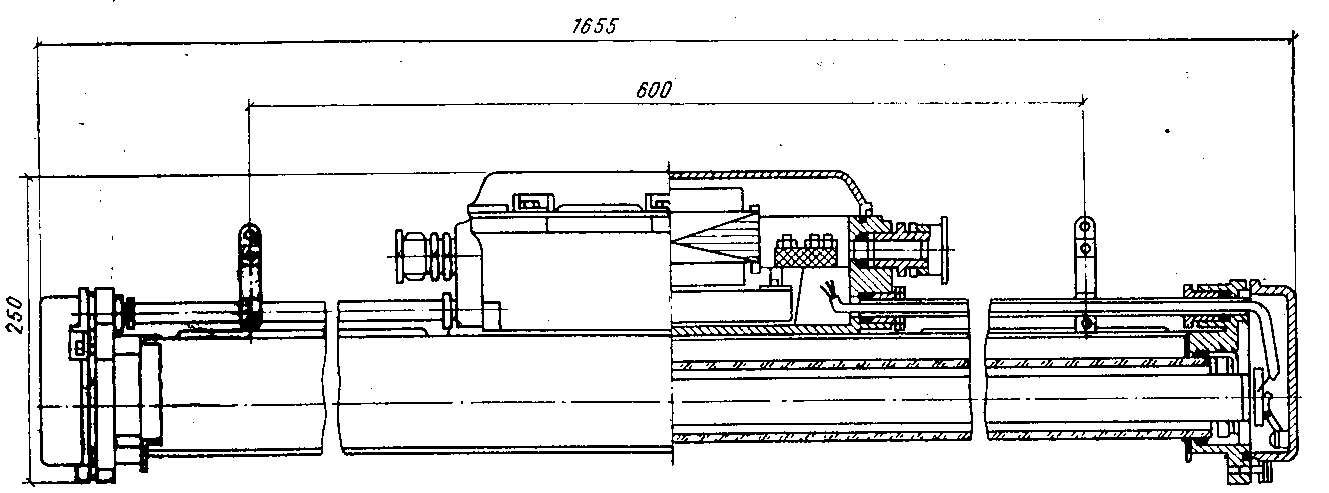

Рис.4. Люмінесцентний світильник підвищеної надійності проти вибуху
