В работе используются:

1) Биполярный транзистор.

2) Регулируемые источники питания.

3) Вольтметры постоянного тока для измерения входного Uбэ и выходного Uкэ напряжений.

4) Миллиамперметры постоянного тока для измерения тока базы Iб и тока коллектора Iк.

Порядок выполнения эксперимента:

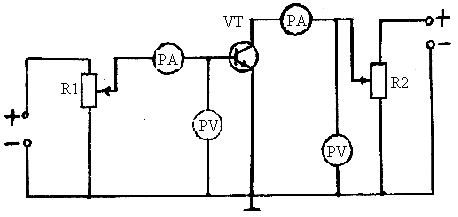

1.Подготовить схему для исследования биполярного транзистора (рис.4).

Рис.4.

Регуляторы напряжения R1 и R2 установить в крайние левые положения. Включить стенд.

Данные приборов занести в таблицу 1.

Прибор	Система	Условное обозначение системы	Цена деления	Предел измерения	Класс точности

Табл. 1

2.Снять семейство входных характеристик. Для этого регулятором R2 установить напряжение Uкэ и, поддерживая его неизменным, изменять регулятором R1 ток базы. Значения напряжения Uбэ и тока Iб записать в табл. 2.

Uкэ1		Uкэ2		Uкэ3
Uбэ,B	Iб,mA	Uбэ,B	Iб,mA	Uбэ,B	Iб,mA

Табл. 2

3. Снять семейство выходных характеристик. Для этого регулятором R1 установить постоянный ток базы и, поддерживая его неизменным, изменять регулятором R2 напряжение Uкэ и ток коллектора Iк. Значения Uкэ и Iк занести в табл. 3.

Iб1		Iб2		Iб3
Uкэ,B	Iк,mA	Uкэ,B	Iк,mA	Uкэ,B	Iк,mA

Табл. 3

4. Построить входные и выходные статические характеристики транзистора.

5. Определить h - параметры транзистора.

Содержание отчета:

1. Название работы.

2. Цель работы.

3. Принципиальная электрическая схема для исследования работы транзистора.

4. Таблица с данными приборов.

5. Таблицы с экспериментальными данными.

6. Графики входных и выходных характеристик транзистора.

7. Графическое определение h - параметров транзистора.

8. Выводы по работе: указать область применения транзисторов.

Контрольные вопросы:

1. Как образуется n-р-переход и каковы его свойства?

2. Каково устройство биполярного транзистора и принцип его работы в схеме с общей базой и с общим эмиттером?

3. Как изображают на схемах транзисторы n-р-n и р-n-p-типов?

4. Какова полярность напряжений между электродами транзисторов n-р-n и р-n-p-типов?

5. Какие функции выполняет эмиттер и коллектор?

6. Объясните характер входных и выходных характеристик биполярного транзистора.

7. Почему запрещается отключать вывод базы при наличии напряжения на эмиттере и коллекторе?

8. Что представляет собой обратный ток коллекторного перехода?

9. Объясните физический смысл h - параметров транзисторов и как они определяются по входным и выходным характеристикам?
