Напряжения
Метод сечений позволяет определить величину внутреннего силового фактора в сечении, но не дает возможности установить закон распределения внутренних сил по сечению. Для оценки прочности необходимо определить величину силы, приходящуюся на любую точку поперечного сечения.
Величину интенсивности внутренних сил в точке поперечного сечения называют механическим напряжением. Напряжение характеризует величину внутренней силы, приходящейся на единицу площади поперечного сечения.
Рассмотрим брус, к которому приложена внешняя нагрузка (рис. 19.2). С помощью метода сечений рассечем брус поперечной плоскостью, отбросим левую часть и рассмотрим равновесие оставшейся правой части. Выделим на секущей плоскости малую площадку ΔА. На этой площадке действует равнодействующая внутренних сил упругости.
Направление напряжения рср совпадает с направлением внутренней силы в этом сечении.
Вектор рср называют полным напряжением. Его принято раскладывать на два вектора (рис. 19.3): τ — лежащий в площадке сечения и σ — направленный перпендикулярно площадке.
Если вектор ρ — пространственный, то его раскладывают на три составляющие:
Нормальное напряжение характеризует сопротивление сечения растяжению или сжатию.
Касательное напряжение характеризует сопротивление сечения сдвигу.
Сила N (продольная) вызывает появление нормального напряжения σ. Силы Qx и Qy вызывают появление касательных напряжений τ. Моменты изгибающие Мх и Му вызывают появление нормальных напряжений σ, переменных по сечению.
Крутящий момент МZ вызывает сдвиг сечения вокруг продольной оси, поэтому появляются касательные напряжения τ.
Примеры решения задач п оследовательность построения эпюр продольных сил
Изобразить расчетную схему бруса и приложить заданные силы. При необходимости определить опорную реакцию из уравнения равновесия.
Брус разбить на участки соответственно точкам приложения сил.
Определить по методу сечений продольную силу для каждого участка.
Найденные величины продольных сил отложить в масштабе в виде ординат, перпендикулярных оси стержня. Через концы ординат провести линии; проставить знаки и заштриховать эпюру параллельно ординатам
Пример 1. Определить величину продольной силы в сечении 1-1 (рис. 19.4).
Решение
Используем уравнение равновесия
Рассматривая левую часть бруса, определяем
Рассматривая правую часть бруса, определяем Nz1 = 23 — 14 = 9кН.
Величина продольной силы в сечении не зависит от того, какая часть бруса рассматривается.
Пример 2. Определить внутренний силовой фактор в сечении 1-1 (рис. 19.5а).
Р ешение
Рассматриваем правую часть бруса. На отсеченную часть бруса принято смотреть со стороны отброшенной части (рис. 19.5, б). Получаем Mz = 246 – 40 – 16 = 190 кН • м.

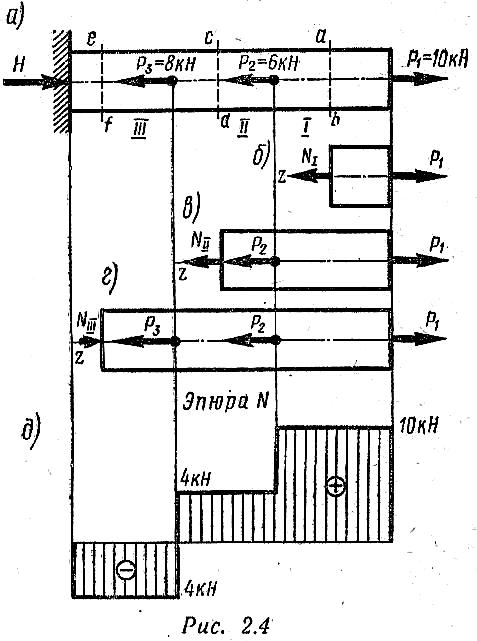

Пример 3. Для бруса, изображенного на рис. 2.4, а, построить эпюру продольных сил.
Решение
З
аданный
брус имеет три участка 1, II, III (рис.
2.4, а). Границами участков при
построении эпюры N являются сечения,
в которых приложены внешние силы.
Проведем произвольное сечение аb на участке 1 и, отбросив левую часть бруса, рассмотрим равновесие правой части, изображенной отдельно на рис. 2.4, б.
На оставленную часть действуют сила Р1 и искомое усилие N1. Проектируя на ось z силы, действующие на оставленную часть, получаем:
Значение получилось со знаком плюс, что указывает на совпадение ее предположительного (см. рис. 2.4, 6) направления с действительным. Сила направлена от сечения, т. е. участок I испытывает растяжение.
Проведем произвольное сечение cd на участке II, отбросим левую часть бруса и рассмотрим равновесие оставленной (правой) части, изображенной отдельно на рис. 2.4, в. На оставленную часть действуют силы Р1, Р2 и искомое усилие NII.. Проектируя эти силы на ось г, получаем
Сила NII направлена от сечения, т. е. участок II испытывает растяжение.
П
роведем произвольное сечение еf на участке III, отбросим левую часть бруса и рассмотрим равновесие оставленной (правой) части, изображенной отдельно на рис. 2.4, г. На оставленную часть действуют силы Р1, Р2, Р3 и искомое усилие NIII. Проектируя эти силы на ось z, получаем
Сила NIII направлена к сечению, т. е. участок III испытывает сжатие.
Напомним, что продольные силы, соответствующие растяжению, принято считать положительными, а соответствующие сжатию — отрицательными.
Эпюра продольных сил показана на рис. 2.4, д.
