Оценка сварных соединений

Достоинства сварных соединений:

• возможность механизации и автоматизации процесса сварки;

• высокое качество сварных соединений и рациональное исполь­зование металла сделали сварку экономически выгодным про­цессом; экономия металла достигается отсутствием отверстий, ослабляю­щих сечение соединяемых листов, меньшему весу соединитель­ных элементов. Экономия металла по сравнению с заклепочными соединениями составляет 10...20 %;

• по сравнению с заклепочными соединениями трудоемкость со­единения ниже, а производительность выше.

Применение сварки вместо литья и обработки резанием также при­водит к экономии металла. Особенно выгодна сварка при единичном и мелкосерийном производстве.

Недостатки сварных соединений:

• термические деформации в зоне шва и околошовной зоне могут приводить к трещинам и снижению прочности;

• характерная форма швов приводит к концентрации напряжений;

• механическая, химическая, физическая и структурная неоднород­ность шва.

В целом сварные конструкции вытеснили клепаные из машино­строения, за исключением некоторых специальных случаев.

В зависимости от взаимного расположения свариваемых элементов различают следующие сварные соединения (табл. П29 Приложения):

• стыковое;

• угловое;

• тавровое;

• нахлесточное.

Виды сварных соединений и сварных швов

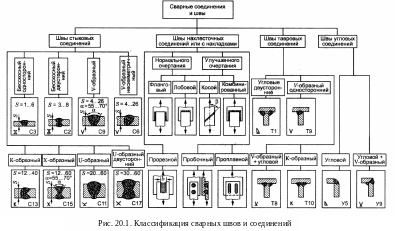

Соединения, изображенные на рис. 20.1, выполняют электродуго­вой и газовой сваркой по стандартам. Различают следующие виды свар­ных швов: стыковой, угловой, точечный, с проплавленными швами.

Стыковые швы используют в основном в стыковых соединениях, бывают случаи применения в угловых, тавровых и нахлесточных соеди­нениях. Стыковые швы могут быть односторонними, двусторонними, без скоса и со скосом кромок различных конструкций, могут выпол­няться на съемной или остающейся подкладке. Конструкция стыкового шва зависит от толщины свариваемых деталей.

У гловые швы используют в тавровых, угловых и нахлесточных соеди­нениях. Основной геометрический параметр углового шва — катет. Уг­ловые швы выполняют с полным и частичным проплавлением, они бы­вают сплошные и прерывистые, односторонние и двусторонние.

Точечные швы применяют обычно только в нахлесточных соедине­ниях.
