Роликовые подшипники

Роликовые радиальные подшипники (рис. 13.1, в) выпускают

• с ко­ротким цилиндрическим роликом,

• с длинным цилиндрическим роли­ком (рис. 13.1, д, игольчатый подшипник).

Такие подшипники не вос­принимают осевые нагрузки, допускают раздельный монтаж колец. Роликовые подшипники обладают большой радиальной грузоподъем­ностью, допускают только осевое смещение колец.

Кроме перечисленных выпускают подшипники с витыми цилинд­рическими роликами (рис. 13.1, ё).

Роликовые радиальные сферические подшипники (рис. 13.1, г) обла­дают большей грузоподъемностью, чем шариковые, но они сложнее и дороже.

Роликовые конические подшипники (рис. 13.1, з) необходимо регу­лировать при сборке. Подшипники этого типа допускают раздельный монтаж наружного кольца, воспринимают радиальную и осевую нагруз­ку, обладают большой нагрузочной способностью.

У порные подшипники могут быть и роликовыми. Они обладают большой несущей способностью, практически не допускают перекоса колец (рис. 13.1, к).

Серии подшипников

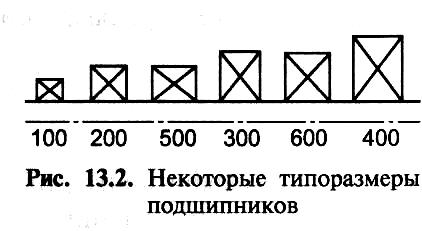

Для одного и того же диаметра выпускают подшипники разных се­рий (рис. 13.2), отличающиеся по габаритным размерам и грузоподъем­ности.

Серии диаметров и ширин: особо легкая ... 100; легкая ... 200; легкая широкая ... 500; средняя ... 300; средняя широкая ... 600; тяжелая ... 400.

Условное обозначение подшипников качения

Например:

415 — шариковый радиальный, тяжелая серия, диаметр вала (внутренний диаметр подшипника) 75 мм; две последние цифры при умножении на 5 дают величину диаметра вала (15 х 5 = 75);

2206 — роликовый радиальный с коротким цилиндрическим роли­ком, легкая серия, диаметр вала 30 мм (06 х 5 = 30);

36318 — шариковый радиально-упорный, средняя серия, диаметр вала 90 мм (18x5 = 90).

Стандарты на некоторые подшипники качения приведены в табл. П19—П23 Приложения.

Виды разрушений и критерии работоспособности подшипников качения

Элементы подшипников (шарики, ролики и дорожки колец) рабо­тают при циклически меняющейся нагрузке.

Основными видами разру­шений являются

• усталостное выкрашивание рабочих поверхностей,

• смя­тие рабочих поверхностей дорожек,

• задиры и абразивное изнашивание из-за попадания пыли и грязи,

• разрушение сепараторов и колец.

При нарушении работоспособности подшипников появляется шум.

Основными критериями работоспособности подшипников качения являются

• долговечность по усталостному выкрашиванию и

• статическая грузоподъемность для неподвижных подшипников и при частоте враще­ния п ≤ 10 мин^-1.

Смазывание подшипников

Смазочный материал предохраняет тела качения, кольца и сепара­тор от непосредственного контакта и коррозии. Выбор смазочного ма­териала зависит от условий работы подшипника. Для смазывания подшипников качения в основном используют жидкие смазочные материалы (очищенные минеральные масла). В специальных условиях применяют твердые смазки (порошки гра­фита, фторопласт и др.).

Уплотнения (уплотнительные устройства) предназначены для защи­ты подшипника от проникновения загрязнений, влаги и предотвраще­ния вытекания смазочного материала. К контактным уплотнениям (см. рис. 13.4) относятся манжеты 7, войлочные и металлические кольца. Лабиринтные и щелевые уплотне­ния имеют специальные канавки, иногда заполняемые консистентным смазочным материалом. К этой же группе можно отнести уплотнения защитными шайбами.
