Классификация ременных передач

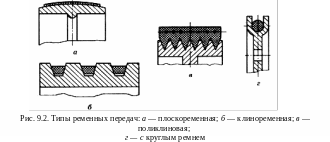

В зависимости от формы поперечного сечения ремня передачи делятся на

• плоскоременные (рис. 9.2, а),

• клиноременные (рис. 9.2, б),

• поликлиновые (рис. 9.2, в) и

• с круглым ремнем (рис. 9.2, г).

По расположению валов в пространстве различают

• передачи с параллельными валами: открытые (рис. 9.3, а), пере­крестные (рис. 9.3, б);

• передачи со скрещивающимися валами — полуперекрестные (рис. 9.3, в);

• передачи с пересекающимися осями валов — угловые (рис. 9.3, г).

Клиноременную передачу в основном применяют как открытую (см. рис. 9.3, а).

Предварительное натяжение ремня необходимо для нормальной работы передачи. Натяжение ремня может создаться за счет перемещения одно­го из шкивов, за счет натяжных роликов (рис. 9.3, д) или установки двигателя на качающейся плите.

Клиноременная передача обладает большей тяговой способностью, требует меньшего натяжения, меньше нагружает опоры валов, допуска­ет меньшие углы обхвата, применима при больших передаточных отно­шениях и меньших межосевых расстояниях (табл. П10 Приложения).

Клиновые и поликлиновые ремни выполняют бесконечными и про­резиненными. Нагрузку несет корд или сложенная в несколько слоев ткань.

Клиновые ремни выпускают трех видов: нормального сечения, уз­кие и широкие. Широкие ремни предназначены для вариаторов.

П оликлиновые ремни — плоские ремни с высокопрочным кордом и внутренними продольными клиньями, входящими в канавки на шки­вах. Они более гибкие, чем клиновые, обеспечивают большее постоян­ство передаточного числа.

Размеры поликлиновых ремней см. в табл. П11 Приложения.

Оценка ременных передач

Достоинства ременных передач:

• ременная передача смягчает толчки и удары — может демпфиро­вать колебания;

• ременная передача может служить предохранительным звеном при перегрузках;

• ременная передача может использоваться для бесступенчатой ре­гулировки скорости (см. рис. 2.3, д);

• возможность передачи движения на значительные расстояния (до 15 м и более).

Недостатки ременных передач:

• большие габаритные размеры;

• невозможно обеспечить постоянство передаточного отношения;

• долговечность ремня недостаточна;

• значительные нагрузки на опоры, особенно у плоскоременных передач.

В высоконагруженных передачах применяют передачи с зубчатым ремнем — плоским ремнем с зубьями на внутренней поверхности. Пе­редача работает по принципу зацепления ремня со шкивом. Предвари­тельное натяжение не требуется, скольжение отсутствует.

Лекция 43. Цепная передача

Знать основные параметры, кинематику и геометрию цепных пере­дач; типы цепей и звездочек, их сравнительную оценку; обозначения цепей по стандарту.

Уметь подобрать тип цепной передачи по соответствующим таб­лицам.

Уметь подобрать цепь и рассчитать цепную передачу на долговеч­ность исходя из износостойкости шарниров цепи.

Знать обозначения, физический смысл коэффициентов, уметь выби­рать их исходя из заданных условий эксплуатации.

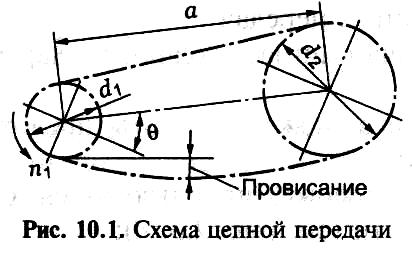

Ц епная передача — передача зацеплением гибкой связью. Гибкую связь образует шарнирная цепь, охватывающая зубчатые звездочки (рис. 10.1).

Традиционно цепные передачи применяют в сельскохозяйственных и строительно-дорожных машинах, в химическом машиностроении, станкостроении и подъемно-транспортных устройствах.
