3.1 Подбор сечения стержня сквозной колонны.
Задаемся значением коэффициента φ (0,7…0,9) , φ=0,85.
Определяем требуемую площадь сечения:
Принимаем 2 I 20, для которых А = 2·26,8 = 53,6 см2, ix = 8,3 см
3.1.1. Расчет относительно материальной оси.
Вычисляем гибкость:
где μ – коэффициент, зависящий от способа закрепления колонны. Для шарнирного закрепления фундаментных болтов к плите базы μ = 1.
Находим φх = 0,467 и проверяем условие:
Условие не выполнено, следовательно, устойчивость не обеспечена.
Принимаем
2 I
24, для которых А = 2·34,8 = 69,6 см2,
ix
= 10 см
Находим φх= 0,586 и проверяем условие:
Недонапряжение составляет:
Условие устойчивости выполнено. Окончательно назначаем сечение из 2 I 24.
3.1.2. Расчет относительно свободной оси y.
Задаёмся
λ1 =
40, тогда
где λеf = λх = 93,74 – из условия равноустойчивости.
Определяем требуемый радиус инерции:
Приближённое расстояние между двутаврами:
где α = 0,5– коэффициент, учитывающий приближенное значение радиусов инерции сечений.
Принимаем
b
= 24 см.
Рис. 3.2. Конструктивная схема сквозного решения на планках
Вычисляем характеристики назначенного сечения :
Следовательно, φy = 0,638.
Проверяем условие устойчивости:
Недонапряжение составляет:
Поскольку недонапряжение намного превышает 5%, изменим расстояние между двутаврами. Принимаем b = 21,5 см, при этом будет обеспечен зазор между полками, равный 100 мм.
Вычисляем характеристики назначенного сечения :
Следовательно, φy = 0,583
Проверяем условие устойчивости:
Недонапряжение составляет:
Окончательно назначаем расстояние между осями двутавров b = 21,5 см.
3.2. Расчет планок.
Предварительно назначаем размеры планок:
Ширина
ls
(0,5…0,75)
b
= (10,75…16,125) см
Принимаем ls = 15 см
Толщина ts= (1/10…1/25) ls= (1,5…0,6) см
Принимаем ts = 1 см
Расстояние между планками в свету:
lm= λ1 * iу1 = 40 * 2,37 = 95 см.
Условная поперечная сила, приходящаяся на планку одной грани:
Перерезывающая сила в планке:
Изгибающий момент в планке:
Момент сопротивления сечения планки:
Проверяем прочность планки:
Проверяем прочность сварных швов, прикрепляющих планку к ветвям:
Задаемся катетом швов kf = 7 мм = 0,7 см;
Ручная сварка βf = 0,7;
Для стали С245 тип электрода Э42, Rwf =18 кН/см2
.
Назначаем ширину планки ls = 18см и катет шва kf = 7 мм
3.3. Расчет базы колонны.
Рис.3.3. Конструкция базы колонны
Собственная масса колонны :
G =2·qветви·l· 1,2 = 2 · 0,273·9,374· 1,2 = 6,14 кН,
где qветви–масса 1 п.м. двутавра №24;
1,2 – коэффициент, учитывающий массу планок, оголовка и базы;
Полная продольная сила в колонне на уровне обреза фундамента:
N’= N + G = 919,66 + 6,14= 925,8 кН;
3.3.1 Расчет плиты.
Требуемая площадь опирания плиты на фундамент:
Задаемся с = 10 см; tt = 1 см, тогда размер плиты В = 46 см, а размер
Принимаем Lp = 38cм, тогда b2 = 8,25 см
Напряжение в бетоне фундамента будет:

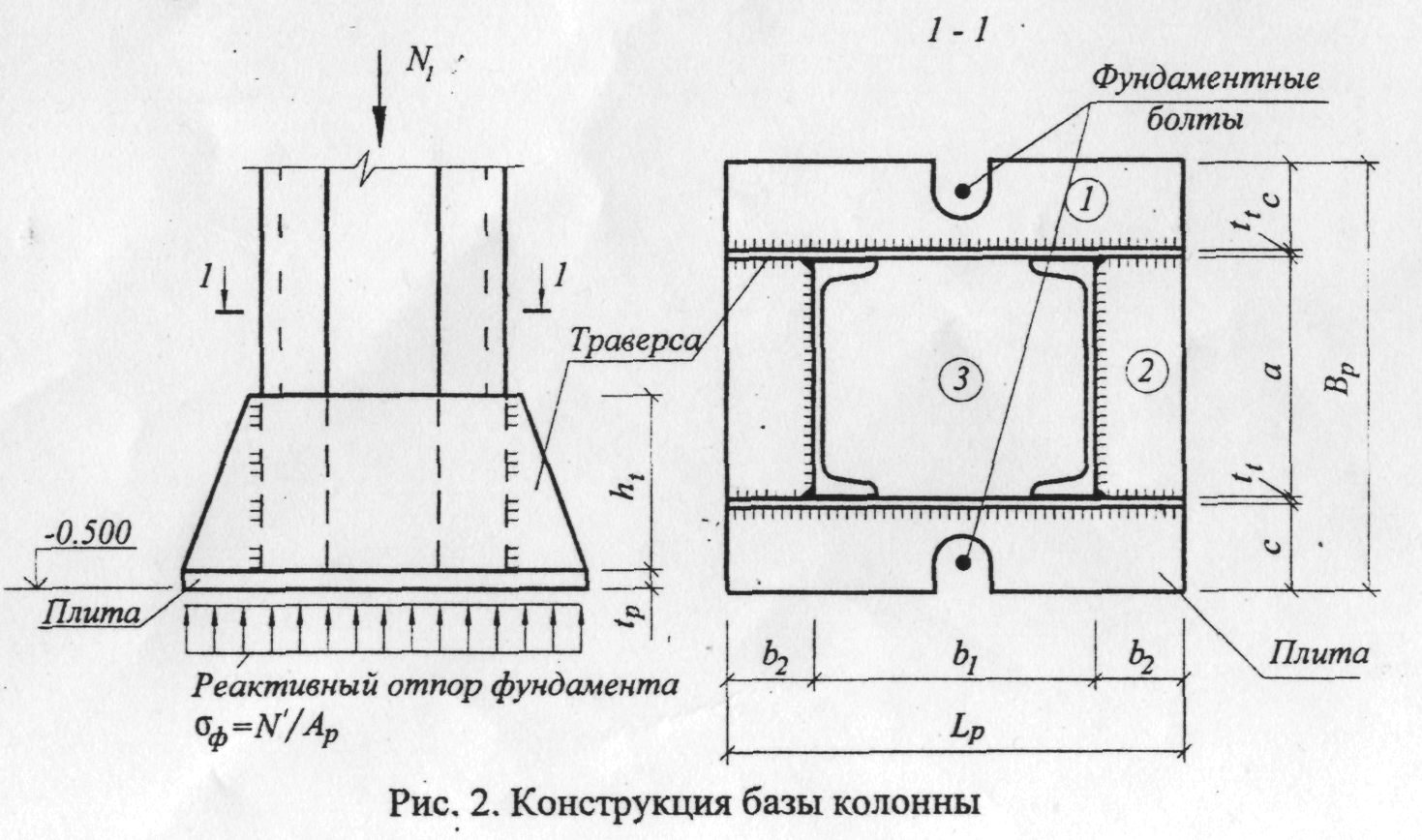

Рис. 3.4. Конструкция базы колонны
Определим изгибающие моменты на участках плиты:
Участок1.
Плита работает как консольная балка:
Участок 2.
Плита работает как пластинка, опирающаяся на 3 стороны. Максимальный момент на этом участке:
где β2 – коэффициент для расчета пластинки, опертой на 3 стороны
Участок 3.
Плита работает как пластинка, опирающаяся на 4 стороны. Максимальный момент на этом участке:
где β3 – коэффициент для расчета пластинки, опертой на 4 стороны
d – меньшая из сторон участка.
По максимальному моменту определяем толщину плиты:
Принимаем tp = 25 мм.
