2.7 Расчет поясных швов
Поясные швы воспринимают сдвигающие усилия между полкой и стенкой. В курсовом проекте допускается производить расчет только по металлу шва.
Требуемый катет поясных швов будет
,
где S’f – статический момент полки (в измененном сечении)
f – коэффициент, зависящий от способа сварки, при автоматической сварке f=1,1;
Rwf – расчетное сопротивление металла шва, Rwf = 18 кН/см2;
wf – коэффициент условий работы шва, равный 1.
Тогда:
По конструктивным требованиям принимаем kf = 6 мм.
2.8 Проверка общей устойчивости балки Проверим выполнение условия:
Условие выполняется, следовательно, устойчивость главных балок проверять не требуется.
2.9 Проверка местной устойчивости элементов балки
Стенки балок для обеспечения их устойчивости укрепляются ребрами жесткости. В сварных двутаврах балочных клеток применяются, как правило, двусторонние поперечные ребра жесткости. Стенки балок допускается укреплять и односторонними поперечными ребрами жесткости.
Поперечные
ребра жесткости ставятся, если
-условная
гибкость стенки, определяемая по формуле:
необходима установка ребер жесткости.

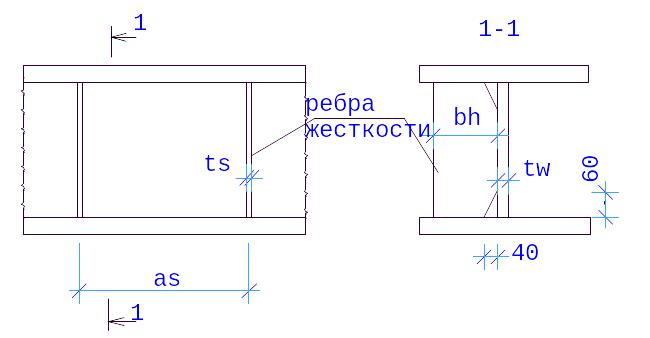

Размеры ребер принимаются:
Расстояние между ребрами жесткости не должно превышать
Принимаем расстояние от опоры до первого ребра жесткости равным 0,55 м, а шаг ребер жесткости – 1,1 м. При этом соблюдается условие, что ребро жесткости не попадает в середину балки, где предусматривается монтажный стык, а также в место изменения сечения балки.
В
данном случае присутствуют локальные
напряжения (
),
т.к. ребра жесткости не расположены в
местах опирания балок настила:
где F – суммарная опорная реакция 2-х вспомогательных балок, опирающихся на главную балку;
Т.к. >3,5, то необходима проверка местной устойчивости стенки балки:
Изгибающий момент и поперечная сила в измененном сечении под ближайшей вспомогательной балкой:
М = 626,13 кН·м
Q = 312,5 кН
Момент инерции измененного сечения:
Jx= 188802 см4
Напряжение в стенке:
Поскольку σloc ≠ 0, проверяем устойчивость по формуле:
Находим
коэффициент
:
c2 = 45,2; принимаемый по табл 2.5[3]
Критические напряжения:
где:
c1 = 29,1; принимаемый по табл 2.3[3]
Проверим устойчивость отсека стенки:
т.е. местная устойчивость стенки обеспечена.

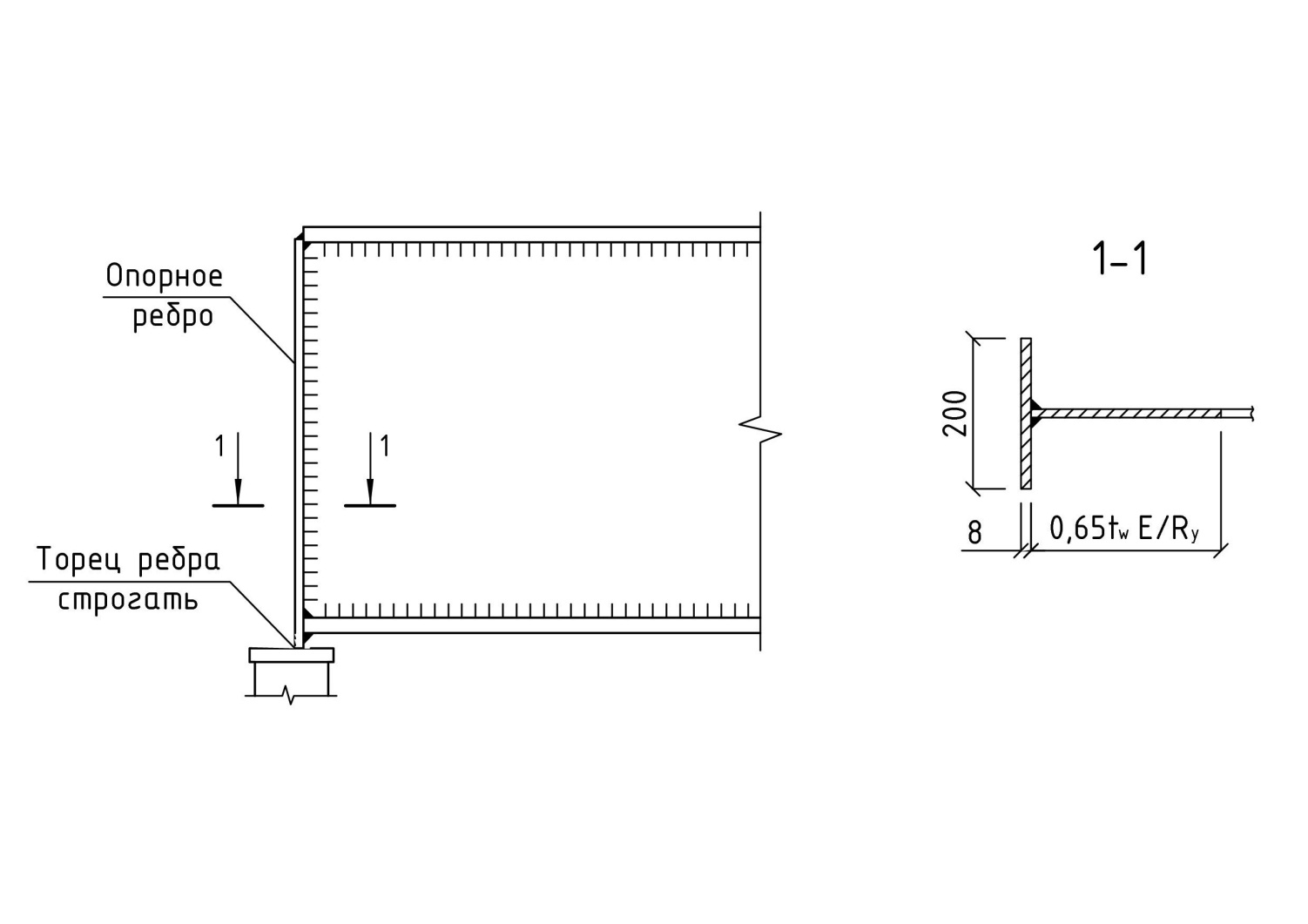

Рис. Конструкция опорного ребра балки
2.10 Расчет опорного ребра
Площадь сечения опорного ребра определяется из условия проверки его на смятие от опорной реакции балки (Qmax)
Принимаем Аh =12 см2;
Определяем толщину ребра:
Принимаем th = 7 мм.
Кроме того, необходим расчет опорного ребра на продольный изгиб из плоскости стенки.
Расчет на устойчивость производится по формуле:
где
Следовательно, φh = 0,957
Тогда:
Следовательно, опорное ребро устойчиво.
Катет угловых швов, прикрепляющих ребро к стенке:
По
конструктивным требованиям принимаем
=4мм.
3.Расчет центрально-сжатых сквозных колонн.
Материал колонны – сталь С245 ( Ry=24 кН/см2)
Материал фундамента – бетон В10 (Rф= 0,60 кН/см2 ).
Определяем геометрическую высоту колонны :
l = 1000 – 0,6 –18– 94+50 = 937,4 см;
Продольная сила (N) равна сумме опорных реакций от двух главных балок, опирающихся на колонну.
N = 2 · Qmax = 2 · 459,83 = 919,66 кН.
