2 Вариант.

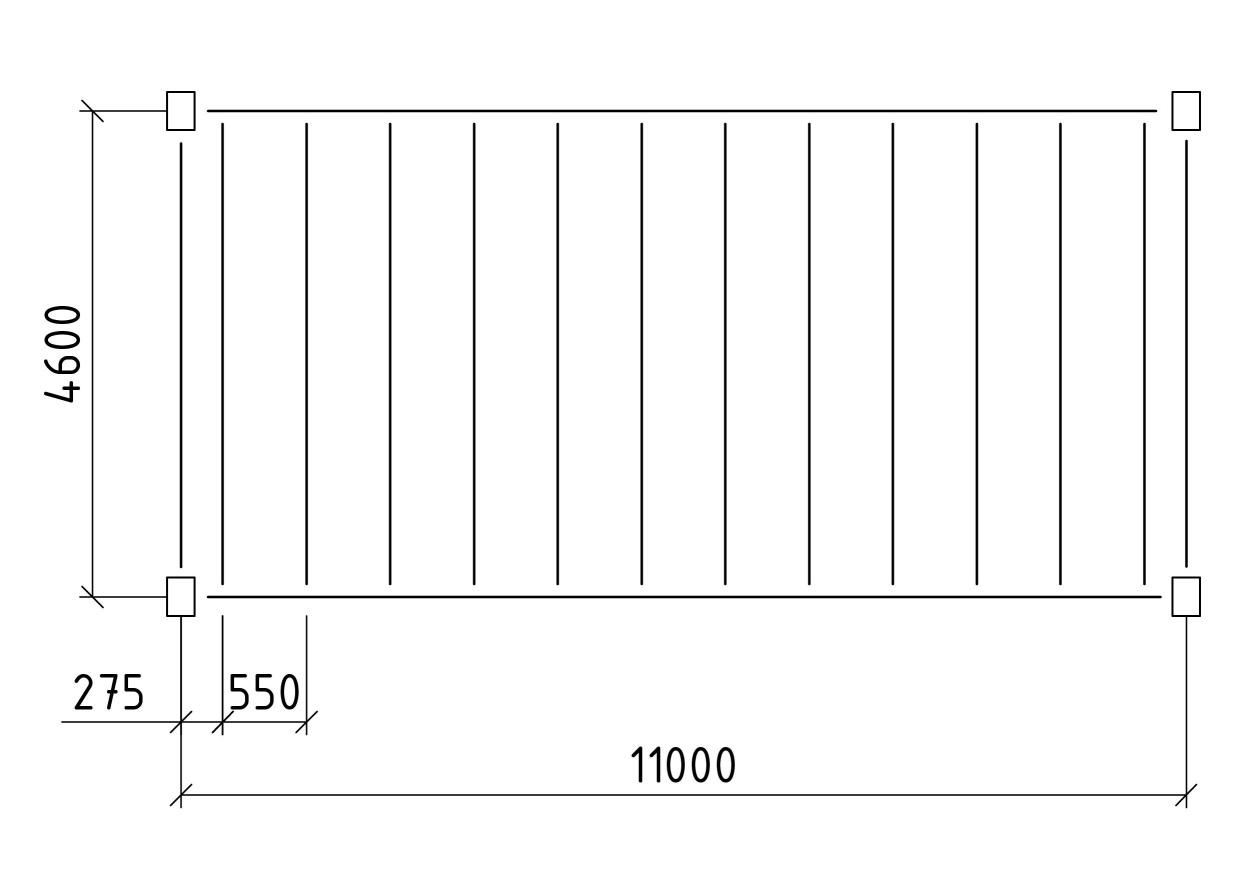

С хема нормального типа балочной клетки.

Расчет настила.

Находим отношение толщины настила к пролету:

т.к. l_n = 55 см, тогда t_n = 55/131,83= 0,42 см

Назначаем t_n = 6 мм.

Масса настила составляет:

Расчет балки настила.

Погонная нагрузка на балку составляет:

Расчетный изгибающий момент:

Требуемый момент сопротивления:

Принимаем Ι16, W_х = 109 см³, J_х = 873 см⁴;

Проверяем прогиб подобранной балки:

т.е. прогиб недопустим.

Принимаем Ι 18, W_х = 143 см³, J_х= 1290 см⁴;

Проверяем прогиб подобранной балки:

Окончательно принимаем Ι 18.

Масса балки настила на 1 м² площадки составляет:

где 0,184 кН/м – масса 1 м балки; 0,55 м – шаг балок настила.

3 Вариант

Схема усложненного типа балочной клетки.

Расчет настила.

Находим отношение толщины настила к пролету:

т.к. l_n =115 см, тогда t_n = 115/131,83 = 0,87 см

Назначаем t_n = 9 мм.

Масса настила составляет:

Расчет балки настила.

Погонная нагрузка на балку составляет:

Расчетный изгибающий момент:

Требуемый момент сопротивления:

Принимаем Ι 14,W_х = 81,7 см³, J_х= 572 см⁴;

Проверяем прогиб подобранной балки:

Окончательно принимаем Ι 14.

Масса балки настила на 1 м² площадки составляет:

где 0,137 кН/м – масса 1 м балки; 1,15 м – шаг балок настила.

Расчет второстепенной балки.

где g_n^н, g₁^н – нормативные значения собственной массы соответственно настила и балок настила, кН/м²;

Расчетный изгибающий момент:

Требуемый момент сопротивления:

Принимаем Ι 30,W_х = 472 см³, J_х = 7080 см⁴;

Проверяем прогиб подобранной балки:

Окончательно принимаем Ι 30.

Масса второстепенной балки на 1 м² площадки составляет:

где 0,365 кН/м – масса 1 м балки; 2,75 м – шаг второстепенных балок.

1.2 Выбор варианта балочной клетки.

В курсовом проекте условно за наиболее экономичный принимаем вариант балочной клетки, в котором суммарная масса второстепенных балок и настила будет наименьшая.

Показатели рассмотренных вариантов занесены в табл.1.

Таблица 1.

Расход стали по вариантам (на 1 м² площадки )

Вариант	Настил		Балки настила		Второстепенные балки		Суммарный расход стали на вариант, кН/м2
	Толщина, мм	Масса, кН/м2	№ двутавра	Масса, кН/м2	№ двутавра	Масса, кН/м2
1	9	0,71	22	0,218	-	-	0,928
2	6	0,47	18	0,335	-	-	0,805
3	9	0,71	14	0,119	30	0,133	0,962

2 вариант оказался наиболее экономичным.
