ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра Металлических конструкций
Расчетно-пояснительная записка к
Курсовому проекту №1
по металлическим конструкциям
Выполнил: ___________________________________________ Бородин
студент гр. С-09-2
Принял: _____________________________________________ В.В. Зверев
Липецк , 2012
Содержание
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ 1
РОССИЙСКОЙ ФЕДЕРАЦИИ 1
ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ 1
Кафедра Металлических конструкций 1
Расчетно-пояснительная записка к 1
Курсовому проекту №1 1
по металлическим конструкциям 1
Выполнил: ___________________________________________ Бородин 1
студент гр. С-09-2 1
Принял: _____________________________________________ В.В. Зверев 1
Липецк , 2012 1
Содержание 2
1.1 Расчет балочной клетки в 3-х вариантах. 3
1 вариант 3
2 вариант. 5
3 вариант 6
Расчет второстепенной балки. 7
1.2 Выбор варианта балочной клетки. 9
2. Расчет главной балки. 10
2.1 Сбор нагрузок. 10
2.2 Определение расчетных усилий в сечениях балки. 10
2.3 Назначение высоты сечения балки. 10
2.4. Назначение размеров сечения стенки. 12
Проверяем прочность назначенного сечения. 13
2.6 Изменение сечения полки. 14
2.7 Расчет поясных швов 15
2.8 Проверка общей устойчивости балки 16
Проверим выполнение условия: 16
2.9 Проверка местной устойчивости элементов балки 16
Расстояние между ребрами жесткости не должно превышать 17
2.10 Расчет опорного ребра 19
По конструктивным требованиям принимаем=4мм. 20
3.Расчет центрально-сжатых сквозных колонн. 20
3.1 Подбор сечения стержня сквозной колонны. 21
Задаемся значением коэффициента φ (0,7…0,9) , φ=0,85. 21
3.1.1. Расчет относительно материальной оси. 21
3.1.2. Расчет относительно свободной оси Y. 22
3.2. Расчет планок. 24
3.3. Расчет базы колонны. 25
3.3.1 Расчет плиты. 26
3.3.2 Расчет траверсы 28
3.4 Расчет оголовка. 29
Библиографический список: 30
В курсовом проекте рассмотрены два варианта нормального и один вариант усложненного типа балочной клетки.
1.1 Расчет балочной клетки в 3-х вариантах.
Временная нагрузка на настил: pн = 14 кН/м2;
Коэффициент надежности по нагрузке: f,р =1,2;
Коэффициент надежности по нагрузке для собственного веса конструкций: f,g=1,05;
Коэффициент, учитывающий развитие пластических деформаций: Сх = 1,12;
Коэффициент условий работы: с = 1,1;
Отношение
пролета настила к предельному прогибу:
n0
=
=
150;
Собственный шаг балок настила и второстепенных балок:
А = 11 м, В= 4,6 м;
Е1= Е/(1- μ2) = 2,26*104 кН/см2;
Материал конструкций – сталь С245.
Расчетное сопротивление стали по пределу текучести: Ry=24 кН/см2;
1 Вариант

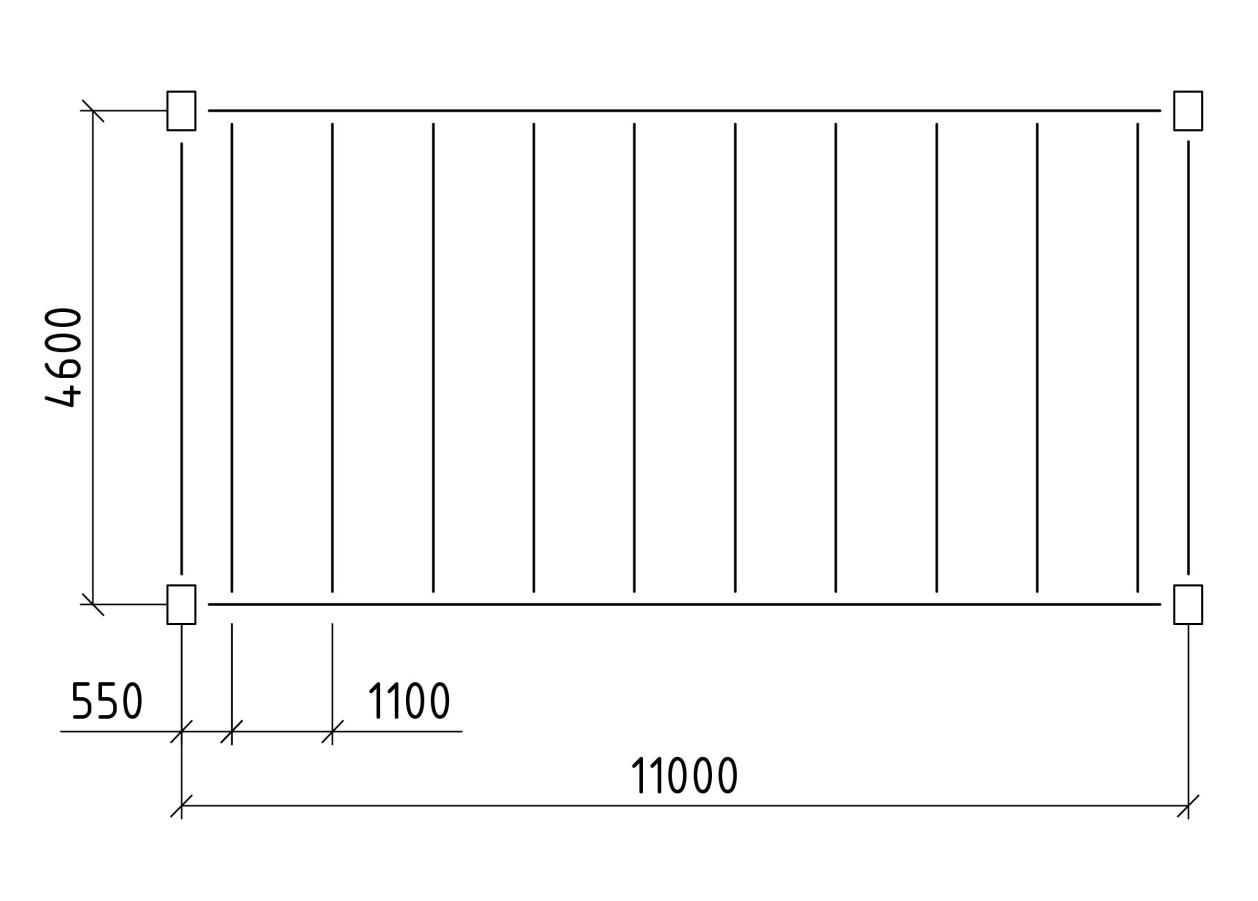

Схема
нормального типа балочной клетки.
Расчет настила.
Находим отношение толщины настила к пролету:
т.к. ln =110 см, тогда tn = 110/131,83 = 0,83 см
Назначаем tn = 9 мм.
Масса
настила составляет:
Расчет балки настила.
Погонная нагрузка на балку составляет:
Расчетный изгибающий момент:
Требуемый момент сопротивления:
Принимаем Ι20,Wх = 184 см3, Jх= 1840 см4;
Проверяем прогиб подобранной балки:
Принимаем Ι22,Wх =232 см3, Jх= 2550 см4;
Проверяем прогиб подобранной балки:
Окончательно принимаем Ι22.
Масса балки настила на 1 м2 площадки составляет:
где 0,24 кН/м – масса 1 м балки, 1,1 м – шаг балок настила.
