Мультиплексоры
На цифровом логическом уровне мультиплексор представляет собой схему с 2n входами, одним выходом и п линиями управления, которые позволяют выбрать один из входов. Выбранный вход соединяется с выходом.

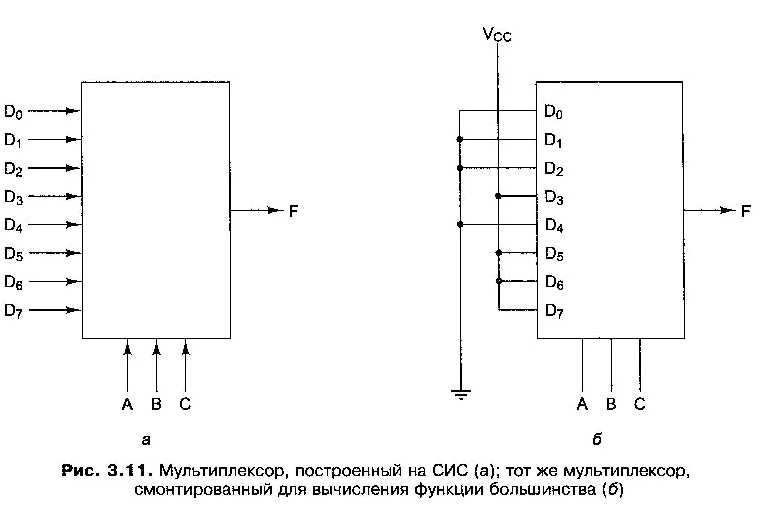

На рис, изображена схема восьмивходового мультиплексора (n = 3).
Три линии управления, A, В и С, кодируют 3-разрядное число, которое указывает, какая из восьми входных линий должна соединяться с вентилем ИЛИ и, следовательно, с выходом F.
Вне зависимости от того, какое значение окажется на линиях управления, семь вентилей И всегда будут выдавать на выходе 0, а оставшийся может выдавать 0 или 1 в зависимости от значения сигнала на выбранной линии входа.
Каждый вентиль И запускается определенной комбинацией сигналов на линиях управления. Если в схему мультиплексора, добавить источник питания и землю, то мультиплексор можно включить в корпус с 14 выводами.
Использовав мультиплексор, мы можем реализовать функцию большинства, как показано на рис. 3,11, б. Для каждой комбинации А, В и С выбирается одна из входных линий. Каждый вход соединяется либо с сигналом Vcc (логическая 1), либо с землей (логический 0). Алгоритм соединения заключается в установлении значения входного сигнал Di равным значению в строке i таблицы истинности.
В
таблице истинности функции большинства
в
строках 0, 1, 2 и 4 значение функции равно
0, поэтому соответствующие
входы заземляются; в оставшихся строках
значение функции равно
1, поэтому соответствующие входы
соединяются с логической единицей.
Таким способом можно реализовать любую таблицу истинности с тремя переменными, использовав микросхему мультиплексора .
М
ультиплексор
можно
использовать в качестве преобразователя
параллельною кода в последовательный.
Если подать параллельно 8 бит данных на
входные линии, а затем поочередно
подавать на
линии управления, коды от 000 до 111 (это
двоичные числа), то 8 бит входных
данных поступят на выходную линию
последовательно.
Такое преобразование осуществляется, например, при вводе информации с клавиатуры. Каждое нажатие клавиши определяет 7- или 8-разрядное число, которое передается процессору последовательно по однопроводной линии.
Декодеры
В качестве второго примера рассмотрим схему, которая получает на входе n-разрядное число и использует его для того, чтобы выбрать (то есть установить значение в 1) одну из 2n выходных линий.
Такая
схема называется декодером.
Ч
тобы
понять, зачем нужен декодер, представим
себе оперативную память, состоящую из
8 микросхем, каждая из которых содержит
1 Мбайт ячеек хранения данных.
К
аждая
микросхема имеет адреса в диапазоне
от 0 до 1 Мбайт, задаваемые 20 младшими
разрядами адреса данных. Три старших
двоичных разряда адреса данных
используются для выбора одной из восьми
микросхем. На рисунке эти три бита :
А, В и С являющиеся входами в декодер.
В зависимости от входных сигналов ровно одна из восьми выходных линий (D0) ..., D7) принимает значение 1; остальные линии принимают значение 0. Поскольку только одна линия принимает значение 1, запускается только одна из восьми микросхем памяти
Принцип работы схемы, изображенной на рисунке.
Каждый
вентиль И имеет три входа, из которых
первый — это А или
,
второй — В или
третий — С или
.
Каждый вентиль запускается различной
комбинацией входов; D0
— сочетанием
,
D1
— сочетанием
и т. д.
