Биполярный транзистор
Работа биполярного транзистора обусловлена движением основных носителей заряда обоих знаков: отрицательных (электроны) и положительных (дырки). Транзистор имеет два р-n-перехода и три вывода: база — управляющий электрод, эмиттер — электрод, из которого вытекают основные носители заряда, и коллектор — электрод, в который втекают основные носители заряда.

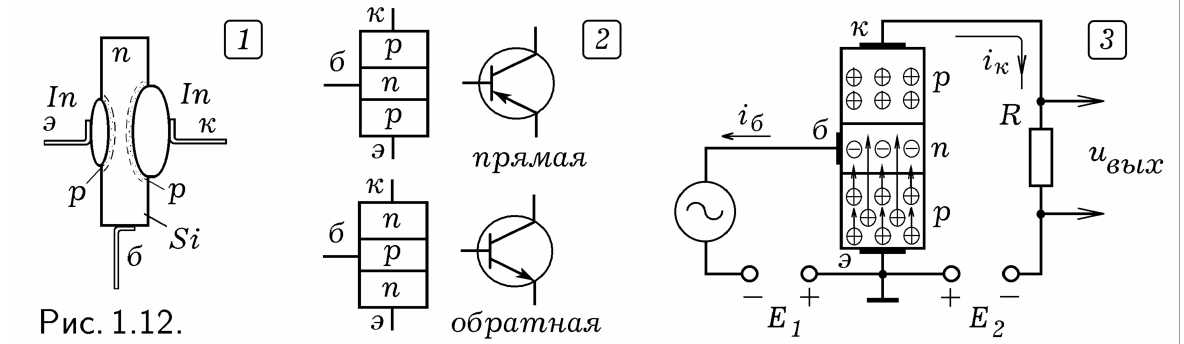

Чтобы изготовить транзистор прямой проводимости (р-п-р) берут пластину Si n-типа и методом диффузии создают на ее противоположных сторонах области типа р, соответствующие эмиттеру и коллектору (рис. 1.12.1).
Для подключения выводов поверхности базы, эмиттера и коллектора металлизируют. Аналогично изготавливают транзистор обратной проводимости типа п-р-п. Структура транзисторов прямой и обратной проводимости изображена на рис. 1.12.2.
Схема включения транзистора типа р-п-р с общим эмиттером приведена на рис. 1.12.3. На коллектор подают отрицательный потенциал относительно эмиттера, р-п-переход база-эмиттер открыт, а р-п-переход база-коллектор закрыт, ток через нагрузку мал (/к = 0).
При подаче на базу отрицательного потенциала дырки из эмиттера переходят в базу, которая имеет небольшую толщину и невысокую концентрацию электронов.
Н
ебольшая
часть дырок рекомбинирует с электронами
базы, а остальные оказываются вблизи
р-п-перехода база-коллектор. Сопротивление
этого р-п-перехода падает, коллекторный
ток растет. При периодическом изменении
потенциала базы происходят соответствующие
изменения тока коллектора и напряжения
на нагрузке.
Параметры цепи подбирают так, чтобы амплитуда колебаний выходного напряжения в десятки раз превышала амплитуду входного. Транзистор типа п-р-п работает аналогично, при его включении следует поменять полярность источников Е\ и Е2.
Вентили

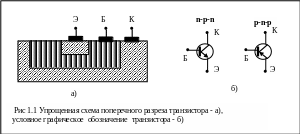

Первые транзисторы были изготовлены на основе германия. В настоящее время их изготавливают в основном из кремния и арсенида галлия.
Т
ранзистор
состоит из трех различным образом
легированных
полупроводниковых
зон: эмиттера Э, базы Б и коллектора К.
К каждой из этих зон подведены проводящие
контакты, имеющие соответствующее
обозначениее: Э,К,Б.
В
ся
современная цифровая логика основывается
на том, что транзистор
может работать как очень быстрый
двухпозиционный переключатель, который
может находится в двух состояниях:
включено – отключено. Аналогично
электрической кнопке, при этом нажатием
такой «кнопки» можно управлять, подавая
определенное напряжение на базу
транзистора.
Цифровая схема — это электронная схема, в которой различным диапазонам напряжения на электрических контактах элементов этой схемы ставятся в соответствие два логических значения.
Обычно напряжению
от 0 до 1в ставится в соответствие значение «ложь» (или 0),
а напряжение от 2 до 5 В — значение «истина» (или 1).
Напряжение за пределами указанных величин недопустимо.
На рис.1.3.а) изображен транзистор, встроенный в простую схему. Транзистор имеет три соединения с внешним миром через свои выводы коллектор, базу и эмиттер.
Если входное напряжение Vвх ниже определенного критического значения (меньше 1в), транзистор выключается и действует как очень большое сопротивление. Это приводит к выходному сигналу Vвых близкому к Vпит (напряжению, подаваемому извне), — для данного типа транзистора это обычно +5 В. Если Vвх превышает критическое значение (больше 2в), транзистор включается и действует как проводник, вызывая заземление сигнала Увых (по соглашению — это 0В).
При этом если напряжение Vвх низкое, то Увых высокое, и наоборот. Таким образом эта схема, является инвертором, превращающим логический ноль в логическую 1 и логическую 1 в логический 0.
Резистор (R) нужен для ограничения тока, проходящего через транзистор, чтобы транзистор не сгорел. На переключение из одного состояния в другое обычно требуется несколько наносекунд.
На рис, 1.3.б) два транзистора соединены последовательно. Если и напряжение V1, и напряжение V2 высокое, то оба транзистора становятся проводниками и снижают Увых.
Если одно из входных напряжений низкое, то соответствующий транзистор закрывается (выключается) и напряжение на выходе становится высоким. Другими словами, напряжение Увых является низким тогда и только тогда, когда и напряжение V1, и напряжение V2 высокое.
На рис. 1 .3в) два транзистора соединены параллельно. Если один из входных сигналов (V1, V2) высокий, включается соответствующий транзистор и снижает выходной сигнал. Если оба напряжения на входе низкие, то выходное напряжение становится высоким.
Электронные устройства, которые позволяют получать различные логические функции от этих двузначных сигналов называются логическими вентилями. или просто вентилями.
Вентили лежат в основе аппаратного обеспечения, на котором строятся все цифровые компьютеры.
Э
ти
три схемы образуют три простейших
вентиля. Они называются вентилями
НЕ, НЕ-И и НЕ-ИЛИ соответственно. Вентили
НЕ часто называют инверторами.
Мы будем использовать
оба термина. Если мы примем соглашение,
что высокое
напряжение (Vпит
5в) - логическая 1, а низкое напряжение
(земля
5в) — логический
0, то мы сможем выражать значение на
выходе как функцию от входных
значений.

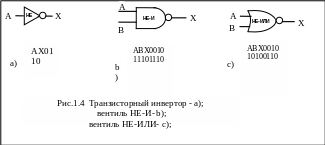

Значки, которые используются для изображения этих трех типов вентилей, показаны на рис. 1.4., а-с. Там же показаны режимы работы функции (таблицы соответствия) для каждой схемы. На этих рисунках А и В — входные сигналы, X - выходной сигнал.
Каждая строка таблицы определяет комбинацию входных сигналов и соответствующей этой комбинации значение выходного сигнала.
Е
сли
выходной сигнал вентиля
НЕ-И
на рис. 1.5.а)
подать
в инвертор, мы получим другую схему,
обратную НЕ-И, то есть такую, у которой
выходной сигнал
равен 1 тогда и только тогда, когда оба
входных сигнала равны 1.

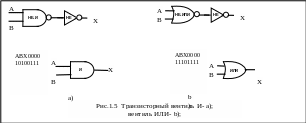

Такая схема называется вентилем И. Ее изображение, и соответствующая таблица соответствия даны на рис. 1.5.а).
Точно так же вентиль НЕ-ИЛИ может быть связан с инвертором. Тогда получится схема, у которой выходной сигнал равен:
1 в том случае, если хотя бы один из входных сигналов единичный,
0, если оба входных сигнала нулевые.
Изображение этой схемы, которая называется вентилем ИЛИ, а также соответствующая таблица соответствия даны на рис. 1.5.b).
Маленькие кружочки в схемах инвертора, вентиля НЕ-И и вентиля НЕ-ИЛИ называются инвертирующими выходами. Они также могут использоваться в другом контексте для указания на инвертированный сигнал.
Пять вентилей, НЕ, НЕ-И, НЕ-ИЛИ, И, ИЛИ составляют основу цифрового логического уровня ЭВМ. Из схемной реализации вентилей (рис1.3) следует, что вентили НЕ-И и НЕ-ИЛИ требуют два транзистора каждый, а вентили И и ИЛИ — три транзистора каждый. По этой причине во многих компьютерах используются вентили НЕ-И и НЕ-ИЛИ, а не И и ИЛИ.
(На практике все вентили строятся несколько иначе, но вентили НЕ-И и НЕ-ИЛИ в любом случае проще, чем И и ИЛИ.)
В общем случае вентили могут иметь более двух входов, В принципе вентиль НЕ-И, например, может иметь произвольное количество входов, но на практике больше восьми обычно не бывает.
