С инхронные sr-защелки.

Часто удобно, чтобы защелка меняла состояние только в определенные момен­ты. Чтобы обеспечить это используются син­хронные SR-защелки:

Эта схема имеет дополнительный синхронизирующий вход. Если этот вход равен 0, то оба выхода вентилей И равны 0, не зависимо от значения S и R и защелка не меняет своего состояния.

Когда значение синхронизирующего входа равно 1, состояние защелки становится зависимым от S и R. Для обозначения факта появления единицы на синхронизирующем входе часто используются термины включение и стробирование.

В случае когда S = R = 1, . И когда и R, и S в конце концов возвращаются к 0, схема становится не­определенной. Если один из входов принимает значение 0 раньше, чем другой, оставшийся в состоянии 1 «побеждает», потому что именно единичный вход управляет состоянием защелки.

Если оба входа переходят к 0 одновременно (что очень маловероятно), защелка выбирает одно из своих устой­чивых состояний произвольным образом.

Синхронные d-защелки.

Чтобы разрешить такую ситуацию с неопределенностью SR-защелки, нужно не дать возникнуть такой ситуации. На рисунке изо­бражена схема защелки только с одним входом D.

Так как входной сигнал в ниж­ний вентиль И всегда является обратным кодом входного сигнала в верхний вен­тиль И, ситуация, когда оба входа равны 1 или 0, никогда не возникает. При наличии стробирующего импульса (то есть равного 1):

Когда D = 1, защелка переходит в состояние Q = 1.

Когда D = 0, защелка переходит в состояние Q = 0.

Дру­гими словами, когда синхронизирующий вход равен 1, текущее значение D отби­рается и сохраняется в защелке.

Такая схема, которая называется синхронной D-защелкой, представляет собой память объемом 1 бит. Сохраненное значение всегда доступно на выходе Q. Чтобы загрузить в память текущее значение D, нуж­но пустить положительный импульс по линии синхронизирующего сигнала.

Такая схема требует 11 транзисторов. Более сложные схемы (именно они обычно используются на практике) могут хранить 1 бит всего на 6 транзисторах.

Триггеры.

Многие схемы памяти при необходимости выбирают значение на определенной линии в заданный момент времени и запоминают его.

В такой схеме, которая называет­ся триггером (flip-flop) смена состояния происходит не тогда, когда синхронизирующий сигнал равен 1, при переходе синхронизирующего сигнала с 0 на 1 (по фронту) или с 1 на 0 (по спаду).

Следовательно, длина синхронизирующего импуль­са не имеет значения, поскольку переходы происходят быстро.

Различие между триггером и защелкой заключается в том, что триггер запус­кается перепадом сигнала, а защелка запускается уровнем сигнала.

В литературе эти термины часто путают. Многие авторы исполь­зуют термин «триггера, когда речь идет о защелке, и наоборот. В отечественной литературе термин "защелка" (latch) вообще не используется, говорят о триггерах. Однако при этом вводится понятие Т- триггера, который и является «настоящим» триггером

Существуют несколько подходов к разработке триггеров. Например, путем генерирования очень короткого импульса на фронте синхро­низирующего сигнала, который подается в D-защелку,

При стробирущем сигнале равном 0, комбинация сигналов на входе 3 – го вентиля НЕ-И - 10, а на его выходе значение сигнала равное 0.

При появления положительного импульса на стробирующем входе (строб =1), за счет небольшой (не более 5 нс) задержки прохождения сигнала через инвер­тор 2, комбинация сигналов на входе 3 – го вентиля НЕ-И - 11, а на его выходе устанавливается значение сигнала равное 1.

После срабатывания инвертора 2, комбинация сигналов на входе 3 – го вентиля НЕ-И - 01, а на его выходе опять устанавливается значение сигнала равное 0. При этом длительность синхронизирующего сигнала ни как не влияет на работу триггера.

Такая схема триггера проста для понимания, но на практике обычно используют­ся более сложные триггеры.

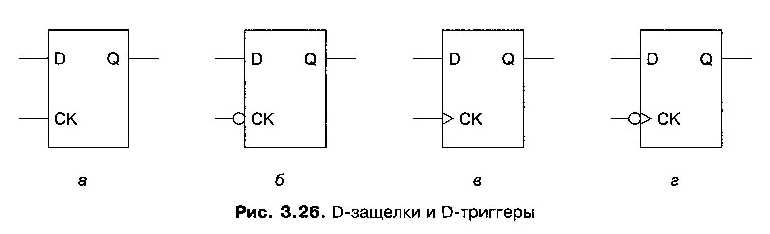

Стандартные обозначения защелок и триггеров показаны на рис. 3.26.

На рис. 3.26 а изображена защелка, состояние которой загружается тогда, когда синхронизирующий сигнал СК (от слова clock) равен 1, в противоположность за­щелке, изображенной на рис. 3.26, б, у которой синхронизирующий сигнал обычно равен 1, но переходит на 0, чтобы загрузить состояние из линии D.

На рис. 3.26, в и г изображены триггеры. О том, что это триггеры, а не защелки, говорит уголок на синхронизирующем входе.

Триггер на рис, 3.26, в изменяет состояние на фрон­те синхронизирующего импульса (переход от 0 к 1)_т тогда как триггер на рис, 3.26, г изменяет состояние на спаде (переход от 0 к 1).

Многие (хотя не все) защелки и триггеры также имеют выход , а у некоторых есть два дополнитель­ных входа: Set (установка) или Preset (предварительная установка) и Reset (сброс) или Clear (очистка). Первый вход (Set или Preset) устанавливает Q = 1, а второй (Reset или Clear) устанавливает Q=0.
