Полностью ассоциативный кэш
В полностью ассоциативной памяти любая строка ОП может находиться в любой строке кэш-памяти и входить при этом в любые комбинации с другими строками.
К
омбинационные

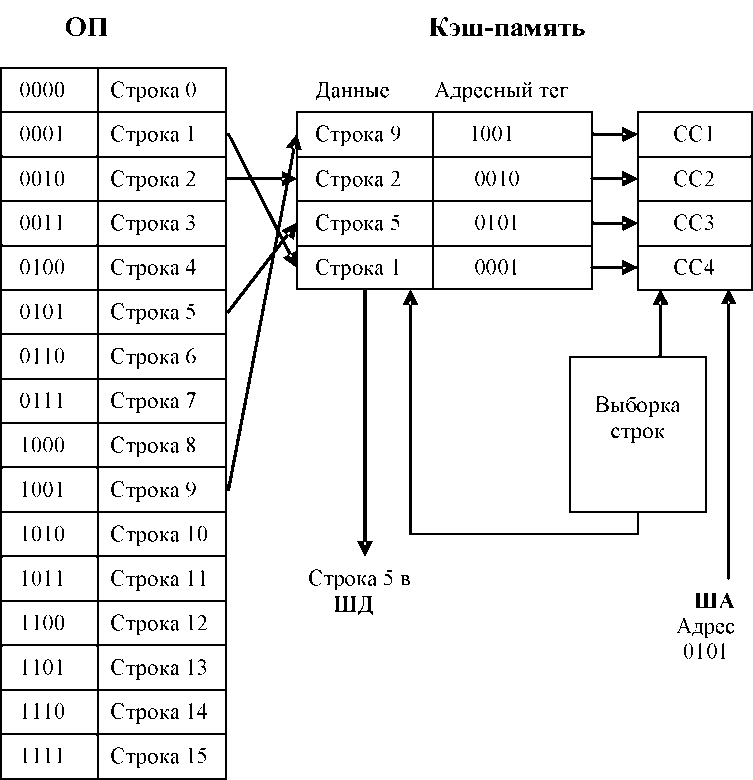

схемы сравнения СС1-СС4 (рис. 3.7) одновременно
анализируют все теги строк, находящихся
в кэше в данный момент, и сравнивают их
с адресом, поступившим с шины 3.7.
Полностью ассоциативная кэш-память
адреса от процессора.
При кэш-попадании найденная строка считывается в шину данных ШД.
При кэш-промахе происходит замещение строки в кэш-памяти на требуемую строку, находящуюся в ОП.
Преимущество данной памяти в высокой скорости считывания. Недостаток - сложность аппаратной реализации. Поэтому полностью ассоциативная кэш-память чаще всего используется в специализированных буферах, таких, как буфер адресов переходов, с небольшим объемом строк.
Множественно-ассоциативный кэш
Этот вид памяти является промежуточным между двумя вышерассмотренными типами памяти. В нем сочетаются простота кэша с прямым отображением и скорость ассоциативного поиска.
Кэш-память делится на непересекающиеся подмножества строк.
Каждая строка основной памяти может попадать в любое место только одного подмножества кэша.
Для поиска подмножеств используется прямое отображение, а для поиска внутри подмножества используется полностью ассоциативный поиск.
Число строк в подмножестве кэша определяет число входов (портов) самого кэша.
Р

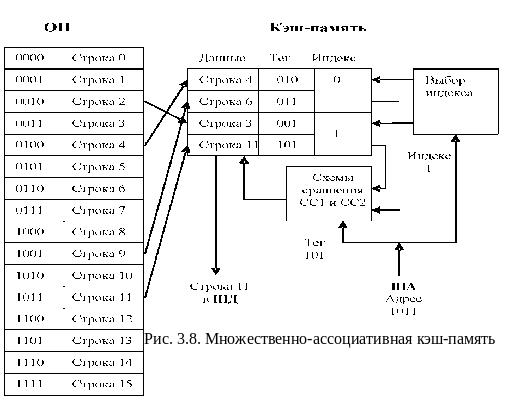

Если 2n строк кэша разбивается на 2S непересекающихся подмножеств, то S младших разрядов оперативной памяти показывают, в каком из подмножеств (индексов) должен вестись ассоциативный поиск.
Старшие N-S разрядов адреса основной памяти являются тегами.
Для рисунка 3.8 имеем S=1.
Физический адрес 1011, выработанный процессором, разделяется на индекс 1, равный младшему разряду, и тег 101.
По индексу выбирается второе подмножество строк в кэш-памяти, а затем происходит ассоциативный поиск среди тегов строк выбранного подмножества.
Найденная строка 11 с тегом 101 передается в шину данных ШД.
Ассоциативный поиск производится одновременно по всем тегам с помощью комбинационных схем сравнения СС1 и СС2.
3.5.4 Дисковая кэш-память
Идея кэширования распространена и на другие устройства компьютера. В первую очередь это касается жестких дисков.
Возможны два варианта:
операционная система использует часть оперативной памяти в качестве кэша дисковых операций для внешних устройств, не обладающих собственной кэш-памятью, в том числе жестких дисков, flash- памяти и гибких дисков;
используется отдельная дисковая кэш-память объемом от 8 до 64 Мбайт.
Во втором случае контроллер дисковой кэш-памяти пересылает между ОП и винчестером файлы, содержащие сектора или дорожки диска.
Устройства чтения CD/DVD/BD-дисков также кэшируют прочитанную информацию для ускорения повторного обращения.
3Применение кэширования внешних накопителей обусловлено следующими факторами:
скорость доступа процессора к оперативной памяти во много раз больше, чем к памяти внешних накопителей;
некоторые блоки памяти внешних накопителей используются несколькими процессами одновременно, и имеет смысл прочитать блок один раз, а затем хранить его копию блока в оперативной памяти для всех процессов.
Дисковая кэш-память использует ассоциативный принцип поиска данных, а также обнаружение тройных и исправление двойных ошибок.
